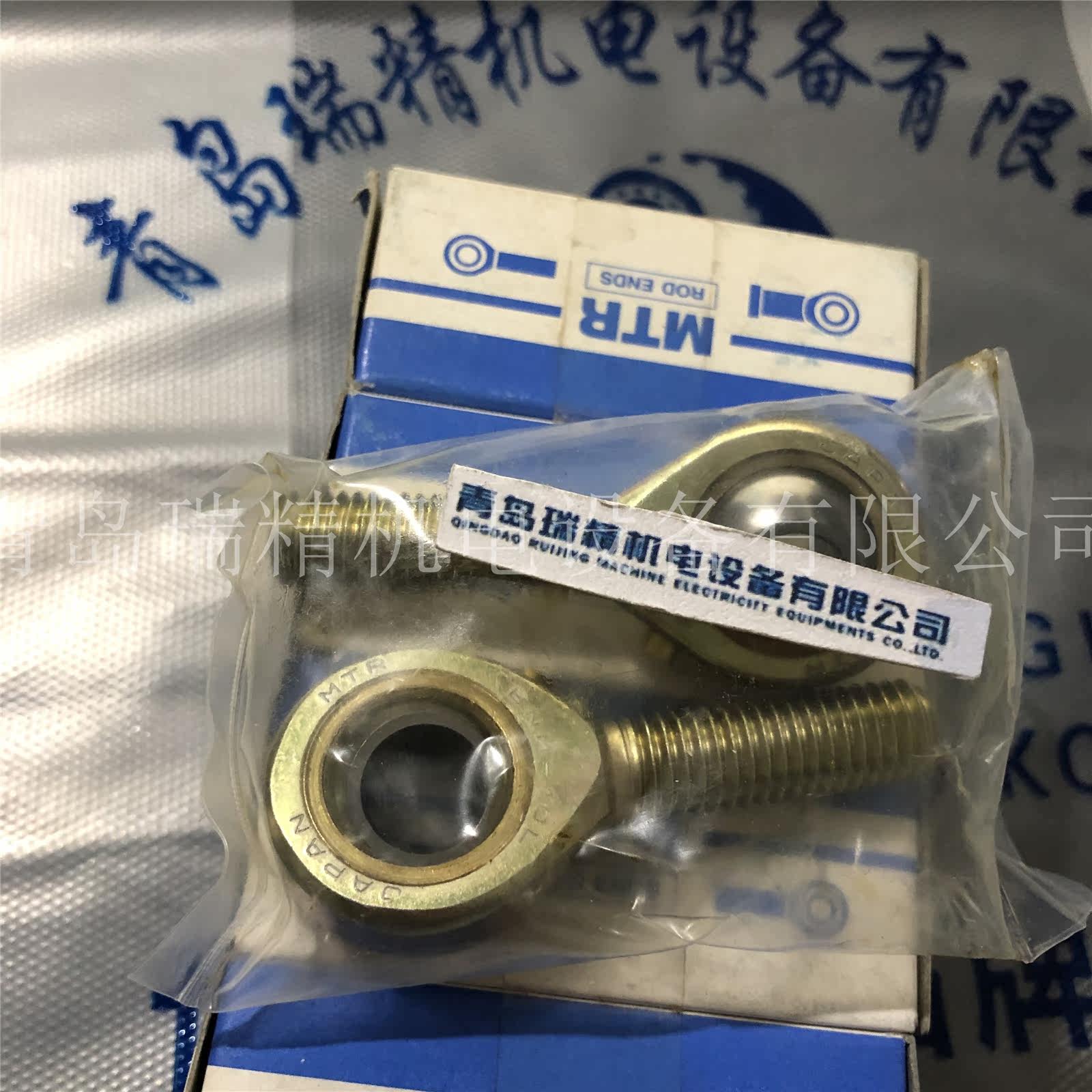

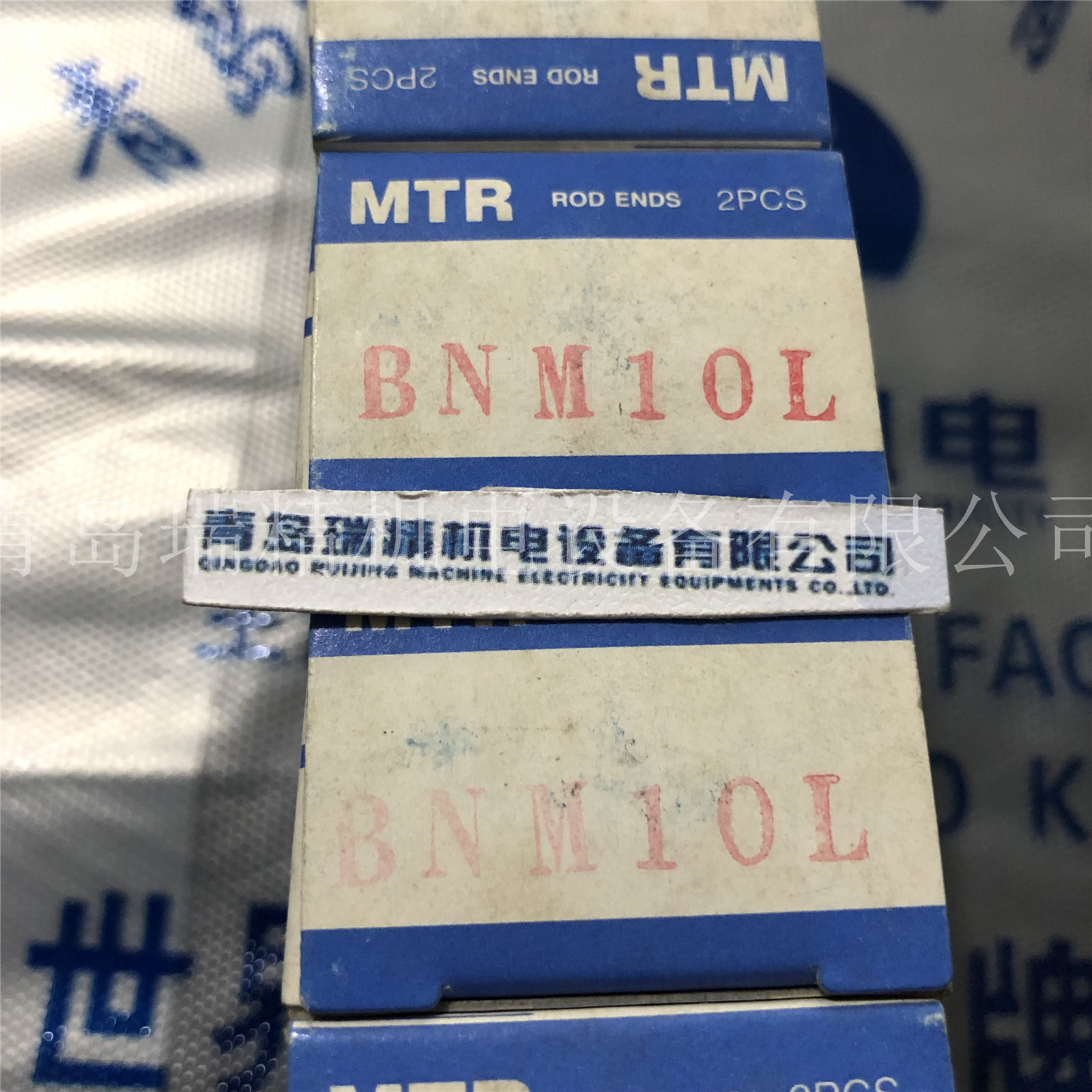

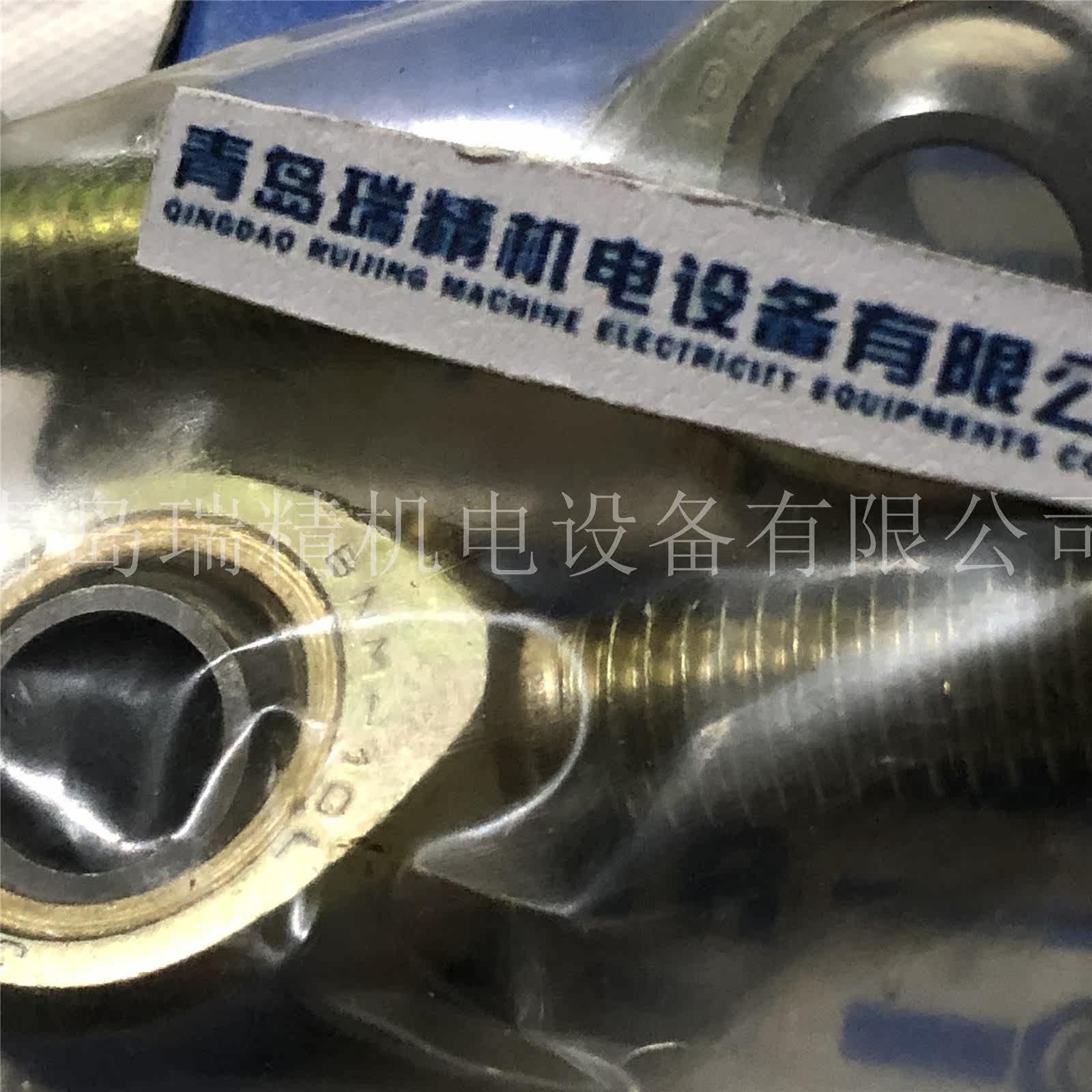

MTR杆端关节轴承 BNM-10L ←左旋 内螺纹 M10X1.5
MTR杆端关节轴承 BNM-10L ←左旋 内螺纹 M10X1.5



呼び番号 RodendNo.	主要寸法（mm）Maindimensions														量小静 破壊 ラジアル 荷重 (kgf）	限界荷重 （kgf） LoadLimit		重量 Weight （g）
	B	W	G	O	D	F	H	A	K	X	J	L	E	M		ラジアル Radial 荷重 Load	アキシアル Axlal 荷重 Load
BNF5	5	8	6	7.71	16	27	35	12	11	9	9	4	11.11	M5×0.8	930	620	230	18
BNF6	6	9	6.7	8.96	18	30	39	14	13	11	10	5	12.7	M6×1	1,040	690	270	26
BNF8	8	12	9	10.4	22	36	47	17	16	14	12.5	5	15.88	M8×1.25	1,490	990	430	46
BNF10	10	14	11	12.92	26	43	56	21	19	17	15	6.5	19.05	M10×1.5	2,010	1,340	630	74
BNF12	12	16	12	15.43	30	50	65	24	22	19	17.5	6.5	22.23	M12×1.75	2,470	1,650	800	113
BNF14	14	19	14	16.86	34	57	74	27	25	22	20	8	25.4	M14×2	3,130	2,090	1,070	166
BNF16	16	21	15	19.39	38	64	83	33	27	22	22	8	28.58	M16×2	3,700	2,470	1,290	202
BNF18	18	23	17	21.89	42	71	92	36	31	27	25	10	31.75	M18×1.5	4,490	2,990	1,620	296
BNF20	20	25	18	24.38	46	77	100	40	34	30	27.5	10	34.93	M20×1.5	5,180	3,460	1,890	364
BNF22	22	28	20	25.84	50	84	109	43	37	32	30	12	38.1	M22×1.5	6,100	4,070	2,290	480
BNF25	25	31	22	29.6	56	94	122	48	42	36	33.5	12	42.86	M24×2	7,420	4,950	2,830	673
BNF30	30	37	26	34.81	67	110	143.5	56	50	41	40	15	50.8	M30×2	11,000	7,370	3,960	1,050

		BNM給油シリーズ（おねじタイプ）

呼び番号 RodendNo.	主要寸法（mm）Maindimensions										量小静 破壊 ラジアル 荷重 (kgf）	限界荷重 （kgf） LoadLimit		重量 Weight （g）
	B	W	G	O	D	F	H	A	E	M		ラジアル Radial 荷重 Load	アキシアル Axlal 荷重 Load
BNM5	5	8	6	7.71	16	33	41	20	11.11	M5×0.8	930	620	230	14
BNM6	6	9	6.7	8.96	18	36	45	22	12.7	M6×1	1,040	690	270	19
BNM8	8	12	9	10.4	22	42	53	25	15.88	M8×1.25	1,490	990	430	35
BNM10	10	14	11	12.92	26	48	61	29	19.05	M10×1.5	2,010	1,340	630	61
BNM12	12	16	12	15.43	30	54	69	33	22.23	M12×1.75	2,470	1,650	800	92
BNM14	14	19	14	16.86	34	60	77	36	25.4	M14×2	3,130	2,090	1,070	131
BNM16	16	21	15	19.39	38	66	85	40	28.58	M16×2	3,700	2,470	1,290	184
BNM18	18	23	17	21.89	42	72	93	44	31.75	M18×1.5	4,490	2,990	1,620	268
BNM20	20	25	18	24.38	46	78	101	47	34.93	M20×1.5	5,180	3,460	1,890	330
BNM22	22	28	20	25.84	50	84	109	51	38.1	M22×1.5	6,100	4,070	2,290	438
BNM25	25	31	22	29.6	56	94	122	57	42.86	M24×2	7,420	4,950	2,830	575
BNM30	30	37	26	34.81	67	110	143.5	66	50.8	M30×2	11,000	7,340	3,960	996

		DF無給油シリーズ（めねじタイプ）

呼び番号 RodendNo.	主要寸法（mm）Maindimensions															許容 傾斜各 α2	限界荷重 （kgf） LoadLimit		重量 Weight （g）
	B	W	G	O	D	F	H	A	K	X	J	L	E	M	P		ラジアル Radial 荷重 Load	アキシアル Axlal 荷重 Load
DF5	5	8	6	7.71	16	27	35	12	11	9	9	4	11.11	M5×0.8	3	12	590	230	18
DF6	6	9	6.7	8.96	18	30	39	14	13	11	10	5	12.7	M6×1	3.3	11	650	250	26
DF8	8	12	9	10.4	22	36	47	17	16	14	12.5	5	15.88	M8×1.25	4.5	12	800	300	45
DF10	10	14	11	12.92	26	43	56	21	19	17	15	6.5	19.05	M10×1.5	5.5	12	1,050	390	76
DF12	12	16	12	15.43	30	50	65	24	22	19	17.5	6.5	22.23	M12×1.75	6	13	1,300	500	114
DF14	14	19	14	16.86	34	57	74	27	25	22	20	8	25.4	M14×2	7	14	1,700	650	158
DF16	16	21	15	19.39	38	64	83	33	27	22	22	8	28.58	M16×2	7.5	14	2,100	800	200
DF18	18	23	17	21.89	42	71	92	36	31	27	25	10	31.75	M18×1.5	8.5	14	2,550	950	288
DF20	20	25	18	24.38	46	77	100	40	34	30	27.5	10	34.93	M20×1.5	9	14	3,000	1,100	372
DF22	22	28	20	25.84	50	84	109	43	37	32	30	12	38.1	M22×1.5	10	15	3,550	1,350	475
DF25	25	31	22	29.6	56	94	122	48	42	36	33.5	12	42.86	M24×2	11	15	4,500	2,830	673
DF30	30	37	26	34.8	67	110	143.5	56	50	41	40	15	50.8	M30×2	13	15	7,000	3,960	1,050

		DM無給油シリーズ（おねじタイプ）

呼び番号 RodendNo.	主要寸法（mm）Maindimensions											許容 傾斜各 α2	限界荷重 （kgf） LoadLimit		重量 Weight （g）
	B	W	G	O	D	F	H	A	E	M	P		ラジアル Radial 荷重 Load	アキシアル Axlal 荷重 Load
DM5	5	8	6	7.71	16	33	41	20	11.11	M5×0.8	3	12	590	230	14
DM6	6	9	6.7	8.96	18	36	45	22	12.7	M6×1	3.3	11	650	250	19
DM8	8	12	9	10.4	22	42	53	25	15.88	M8×1.25	4.5	12	800	300	36
DM10	10	14	11	12.92	26	48	61	29	19.05	M10×1.5	5.5	12	1,050	390	60
DM12	12	16	12	15.43	30	54	69	33	22.23	M12×1.75	6	13	1,300	500	89
DM14	14	19	14	16.86	34	60	77	36	25.4	M14×2	7	14	1,700	650	129
DM16	16	21	15	19.39	38	66	85	40	28.58	M16×2	7.5	14	2,100	800	181
DM18	18	23	17	21.89	42	72	93	44	31.75	M18×1.5	8.5	14	2,550	950	250
DM20	20	25	18	24.38	46	78	101	47	34.93	M20×1.5	9	14	3,000	1,100	333
DM22	22	28	20	25.84	50	84	109	51	38.1	M22×1.5	10	15	3,550	1,350	430
DM25	25	31	22	29.6	56	94	122	57	42.86	M24×2	11	15	4,500	2,830	575
DM30	30	37	26	34.8	67	110	143.5	66	50.8	M30×2	13	15	7,000	3,960	996
