| 订货号 | PB5-LH | 品牌 | TSUBAKI | 型号 | PB5-LH |
| 旧型号 | PB5-LH | 内径 | 16（mm） | 外径 | 60（mm） |
| 厚度 | 70（mm） | 保持架及其材料 | J钢板冲压 | 重量 | 1（kg） |
| 用途 | 通用 | 滚动体类型 | 圆柱滚子 | 滚动体列数 | 双列 |
| 滚道类型 | PB5-LH | 使用特性 | 高速 | 轴承材质 | 高碳铬轴承钢（全淬透型)(GCr15) |
| 样品或现货 | 现货 | 密封盖 | 无密封 | 滚动体 | 钢球 |
| 精度等级 | P0 | 组配方式 | SU/G | 主要下游平台 | wish |
| 有可授权的自有品牌 | 否 | 是否跨境货源 | 是 | 货号 | PB5-LH |
| 是否标准件 | 标准件 | 尺寸 | PB5-LH | 材质 | PB5-LH |

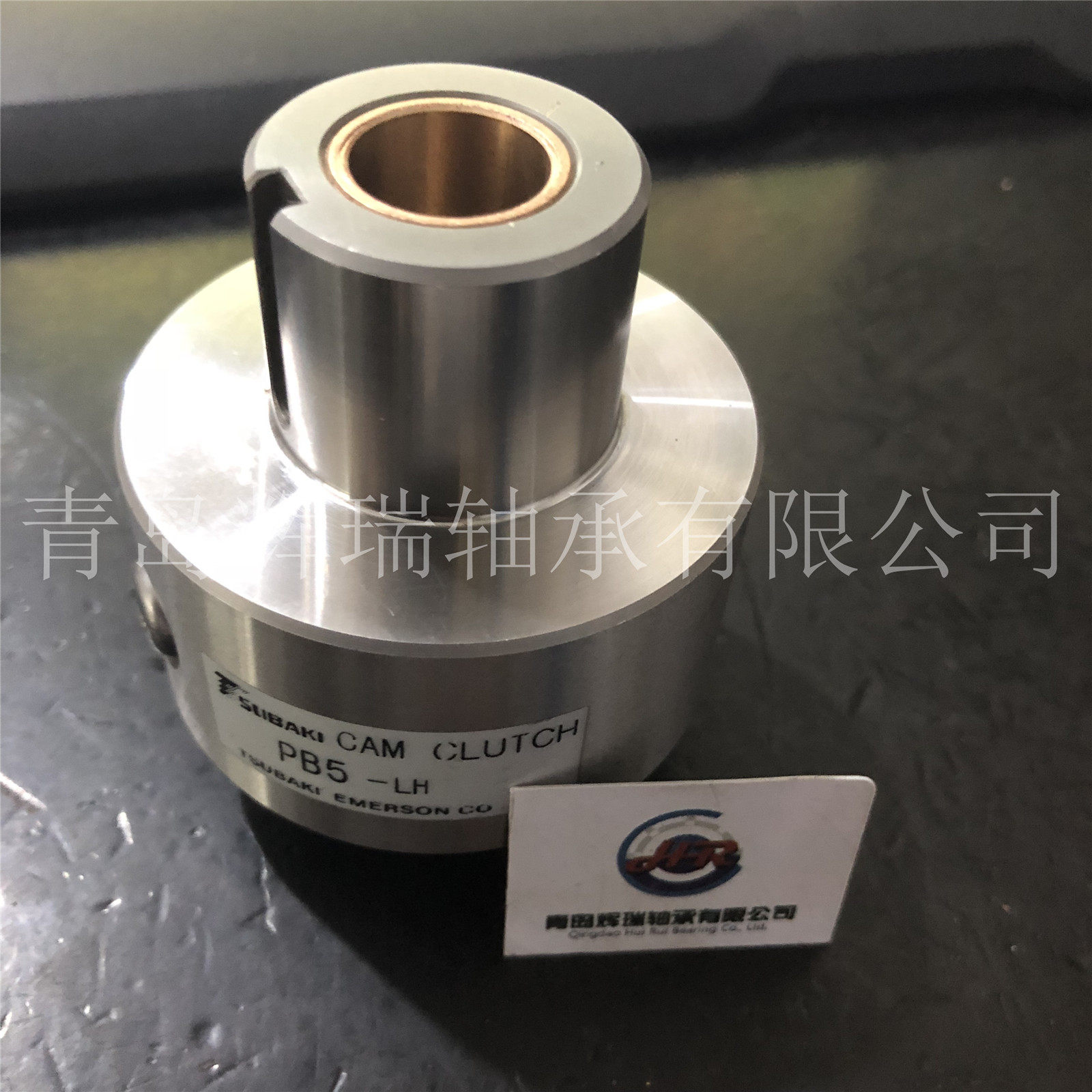

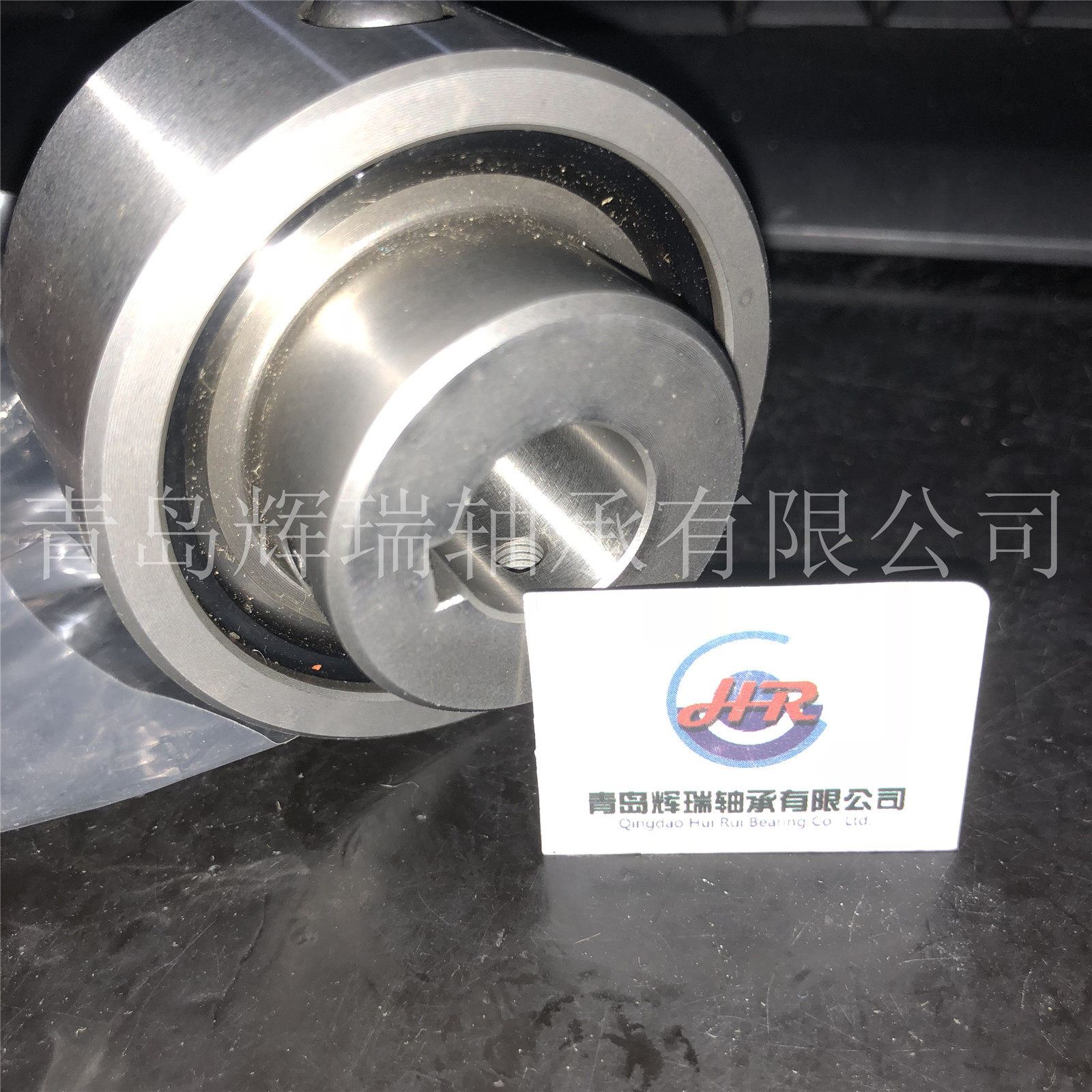

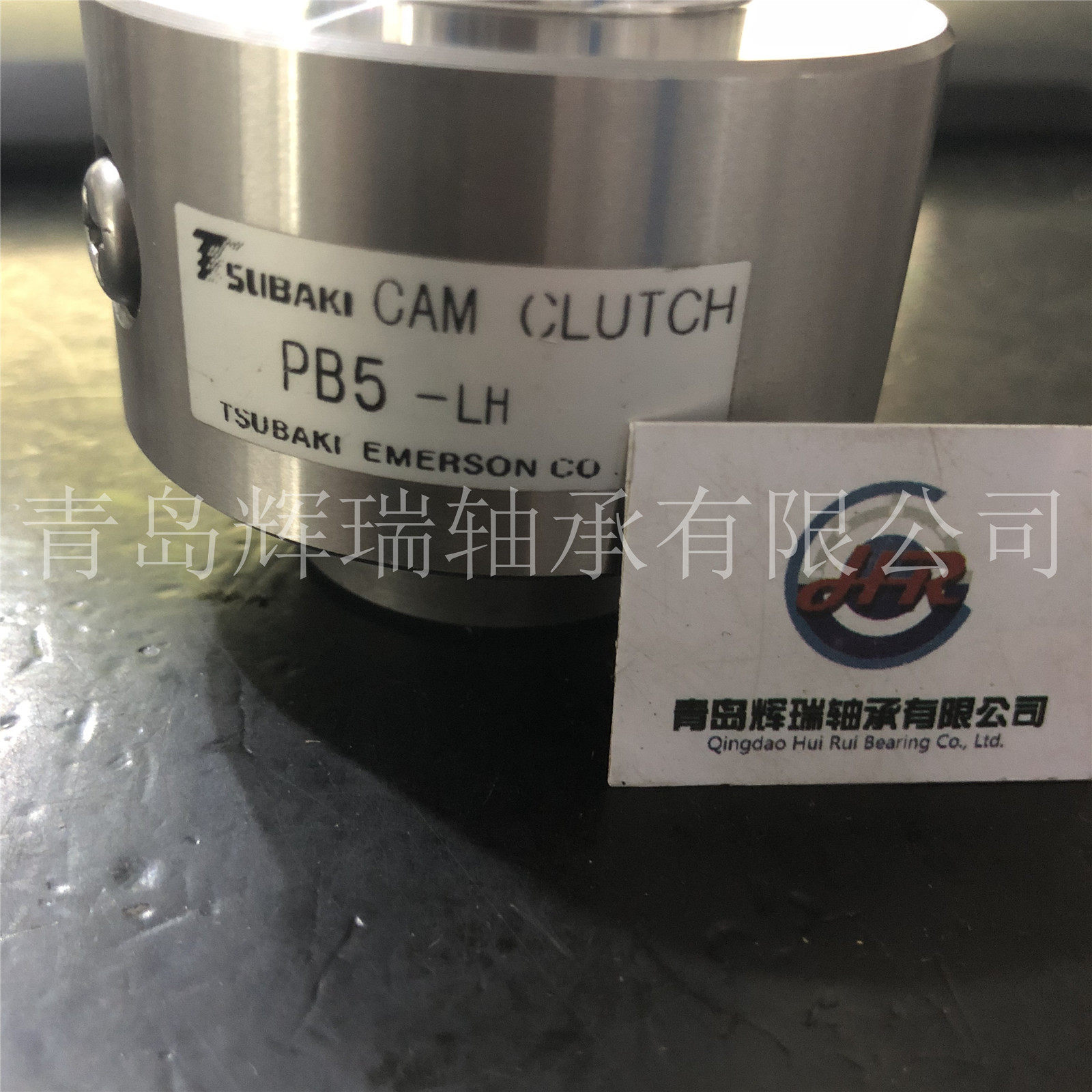

青岛辉瑞轴承有限公司供应TSUBAKI单向离合器轴承 PB5-LH 左旋 CAM CLUTCH 尺寸16X60X70mm青岛辉瑞轴承有限公司供应TSUBAKI单向离合器轴承 PB5-LH 左旋 CAM CLUTCH 尺寸16X60X70mm青岛辉瑞轴承有限公司供应TSUBAKI单向离合器轴承 PB5-LH 左旋 CAM CLUTCH 尺寸16X60X70mm青岛辉瑞轴承有限公司供应TSUBAKI单向离合器轴承 PB5-LH 左旋 CAM CLUTCH 尺寸16X60X70mm
传动能力表
容许最大扭矩最高空转转速r/min最高分度频率
（回/分）空转摩擦扭矩N?m{kgf?m}内环外圈N?m{kgf?m}
| 147 | 15 | 1800 | 900 | 150 | 0.2 | 0.02 |
尺寸表 单位：mm
轴孔d全长
A外圈宽度
D内环宽度
G外圈外径
B内环轮毂直径
E套筒质量
kg加油孔径
×节距锁紧螺杆直径
×节距直径
J7键槽倒角
J外径
C（h7）宽
F倒角
R键槽
K键槽
L
| 16 | 5×2.0 | 0.3 | 70 | 32 | 38.8 | 60 | 35 | 32 | 25 | 0.5 | 5×3.0 | 20 | 0.58 | M6×1.0 | 2-M5×0.8 |
| TSUBAKI型号 |
かみ合い 回転方向 |
軸穴(mm) |
全長 A (mm) |
外輪幅 D (mm) |
内輪幅 G (mm) |
外輪外径 B (mm) |
内輪ボス径 E (mm) |
||
|
径 J7 |
キー溝 |
面取り J |
|||||||
| PB3-RH | 右回転 | 10 | 4×1.5 | 0.3 | 50 | 22 | 25.7 | 50 | 25 |
| PB5-RH | 右回転 | 16 | 5×2.0 | 0.3 | 70 | 32 | 38.8 | 60 | 35 |
| PB6-RH | 右回転 | 20 | 5×2.0 | 0.8 | 82 | 38 | 41.0 | 73 | 37 |
| PB8-RH | 右回転 | 25 | 7×3.0 | 0.8 | 85 | 40 | 42.0 | 83 | 45 |
| PB10-RH | 右回転 | 31.5 | 10×3.5 | 0.8 | 92 | 41 | 44.0 | 95 | 56 |
| PB12-RH | 右回転 | 40 | 10×3.5 | 0.8 | 100 | 50 | 52.6 | 113 | 66 |
| PB14-RH | 右回転 | 45 | 12×3.5 | 0.8 | 112 | 54 | 57.3 | 133 | 76 |
| PB3-LH | 左回転 | 10 | 4×1.5 | 0.3 | 50 | 22 | 25.7 | 50 | 25 |
| PB5-LH | 左回転 | 16 | 5×2.0 | 0.3 | 70 | 32 | 38.8 | 60 | 35 |
| PB6-LH | 左回転 | 20 | 5×2.0 | 0.8 | 82 | 38 | 41.0 | 73 | 37 |
| PB8-LH | 左回転 | 25 | 7×3.0 | 0.8 | 85 | 40 | 42.0 | 83 | 45 |
| PB10-LH | 左回転 | 31.5 | 10×3.5 | 0.8 | 92 | 41 | 44.0 | 95 | 56 |
| PB12-LH | 左回転 | 40 | 10×3.5 | 0.8 | 100 | 50 | 52.6 | 113 | 66 |
| PB14-LH | 左回転 | 45 | 12×3.5 | 0.8 | 112 | 54 | 57.3 | 133 | 76 |
