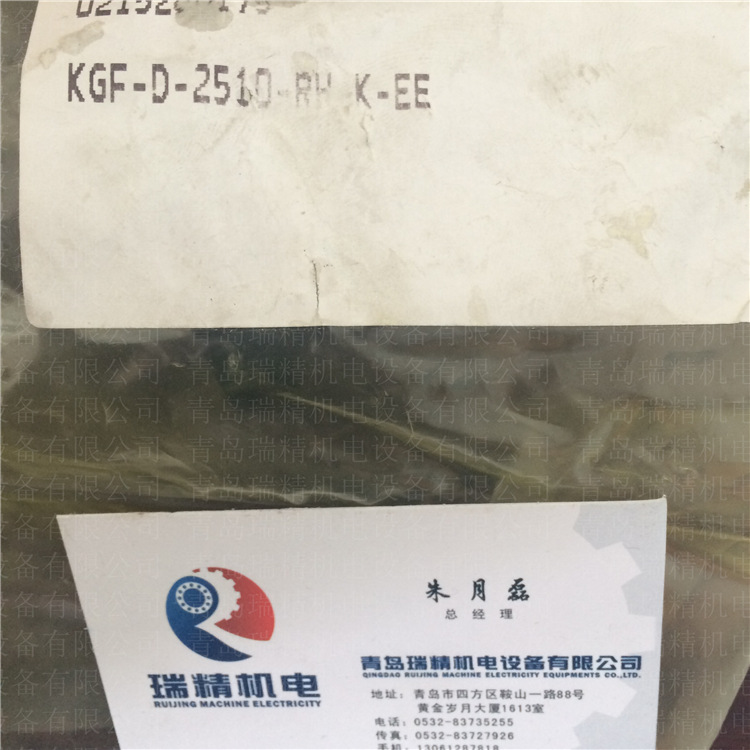

KGF-D-2510-RH-K-EE美国进口THOMSON精密滚珠丝杠用螺母

KGF-D-2510-RH-K-EE美国进口THOMSON精密滚珠丝杠用螺母

  • 型号：
  • KGF-D-2510-RH-K-EE
  • 品牌：
  • THOMSON轴承
  • 系列：
  • 内径d：
  • mm
  • 外径D：
  • mm
  • 厚度B：
  • mm
KGF-D-2510-RH-K-EE美国进口THOMSON精密滚珠丝杠用螺母参数

参数信息

品牌
THOMSON
厚度（mm）
55mm
颜色分类
浅灰色
是否标准件
否
滚动体列数
单列
是否进口
是
滚动轴承座材质：
轴承钢
内径（mm）
40

图文详情

品牌 其他,THOMSON 型号 KGF-D-2510-RH-K-EE 标准编号 其他,KGF-D-2510-RH-K-EE
类别 细牙螺母 表面处理 不经处理 材料等级 碳钢Q215
产品等级 A级 螺纹规格 KGF-D-2510-RH-K-EE 对边宽度 KGF-D-2510-RH-K-EE
高度 KGF-D-2510-RH-K-EE（mm） 样品或现货 样品 加工定制 是
产品规格 KGF-D-2510-RH-K-EE



IMG_2911

IMG_2912

IMG_2913
undefined

undefined

undefined



KGF-D nach DIN 69051



Werkstoff:
ESP65, Werkstoff-Nr. 1.7131
100Cr6, Werkstoff-Nr. 1.3505 oder ähnlich





GrößeFormBohr
bildDD1LL1L2L3L4LkbSwSchmier
bohrung
g x tAxialspiel
max.
(mm)Anzahl
d. Um-
läufe1)Trag-
zahl (kn)
(cdyn)1) Trag-
zahl (kn)
(cstat)Gewicht
(kg/
Stück)Artikel-Nr.

KGF-D-1605-RH E 1 48 28 42 10 10 – 5 38 5,5 40 M6x8 0,08 3 9,3 13,1 0,17 26-1605-01
KGF-D-1610-RH E 1 48 28 50 10 10 - 5 38 5,5 40 M6x8 0,08 6 15,4 26,5 0,21 26-1610-01
KGF-D-1620-RH S 1 48 28 30 10 4 8 5 38 5,5 40 M6x5 0,08 4 8,0 15,0 0,15 26-1620-01
KGF-D-2005-RH E 1 58 36 42 10 10 – 5 47 6,6 44 M6x8 0,08 3 10,5 16,6 0,26 26-2005-01
KGF-D-2020-RH S 1 58 36 30 10 4 8 5 47 6,6 44 M6x6 0,08 4 11,6 18,4 0,20 26-2020-01
KGF-D-2505-RH E 1 62 40 42 10 10 – 5 51 6,6 48 M6x8 0,08 3 12,3 22,5 0,30 26-2505-01
KGF-D-2510-RH E 1 62 40 55 10 16 – 5 51 6,6 48 M6x8 0,08 3 13,2 25,3 0,33 26-2510-01
KGF-D-2525-RH S 1 62 40 36,5 10 9 9 5 51 6,6 48 M6x6 0,08 5 16,7 32,0 0,23 26-2525-01
KGF-D-2550-RH S 1 62 40 58 10 10 10 5 51 6,6 48 M6x8 0,08 5 15,4 31,7 0,40 26-2550-01
KGF-D-3205-RH E 1 80 50 55 12 10 – 6 65 9,0 62 M6x8 0,08 5 21,5 49,3 0,63 26-3205-01
KGF-D-3210-RH E 1 80 50 67 12 16 – 6 65 9,0 62 M6x8 0,08 3 33,4 54,5 0,70 26-3210-01
KGF-D-3220-RH 2) S 1 86 56 83 12 25 15 6 71 9,0 68 M6x8 0,08 4 47,0 83,0 1,00 26-3220-01
KGF-D-4005-RH E 2 93 63 57 14 10 – 7 78 9,0 70 M6x8 0,08 5 23,8 63,1 1,00 26-4005-01
KGF-D-4010-RH S 2 93 63 88 14 16 7 7 78 9,0 70 M8x1x8 0,10 4 64,0 109,0 1,20 26-4010-01
KGF-D-4020-RH S 2 93 63 88 14 25 19,5 7 78 9,0 70 M8x1x8 0,15 4 52,0 103,0 1,20 26-4020-01
KGF-D-4040-RH 2) S 2 100 70 104 14 25 17,5 7 85 9,0 77 M8x1x8 0,15 8 59,0 108,0 1,70 26-4040-01
KGF-D-5010-RH S 2 110 75 92 16 16 7 8 93 11,0 85 M8x1x8 0,10 4 66,0 134,0 1,80 26-5010-01
KGF-D-5020-RH S 2 110 75 85 16 25 22 8 93 11,0 85 M8x1x8 0,15 4 78,0 188,0 1,75 26-5020-01
KGF-D-6310-RH S 2 125 90 103 18 16 7 9 108 11,0 95 M8x1x8 0,15 5 93,0 229,0 2,65 26-6310-01
KGF-D-2005-LH E 1 58 36 42 10 10 – 5 47 6,6 44 M6x8 0,08 3 10,5 16,6 0,26 26-2005-02
KGF-D-2505-LH E 1 62 40 42 10 10 – 5 51 6,6 48 M6x8 0,08 3 12,3 22,5 0,30 26-2505-02
KGF-D-3205-LH E 1 80 50 55 12 10 – 6 65 9,0 62 M6x8 0,08 5 21,5 49,3 0,63 26-3205-02





1) Dynamische Tragzahl nach DIN 69051 Teil 4 Entwurf 1989

2) Maße Außerhalb DIN






  LINA



明细表TYP
Typ

FORM
Form

BOHRBILD
Bohrbild

D
Nenndurchmesser
[mm] P
Steigung
[mm] D1
Durchmesser
[mm] D4
Durchmesser
[mm] D5
Durchmesser
[mm] D6
Durchmesser
[mm] L1
Länge
[mm] L2
Gesamtlänge
[mm] L6
Länge
[mm] L7
Länge
[mm] L8
Höhe
[mm]L9
Länge
[mm] L10
Abstand
[mm] G
Schmierbohrung

AS
Axialspiel max.
[mm] AU
Anzahl der tragenden Umläufe

C78
dyn. Tragzahl nach DIN 69051 T4 Entwurf 1978
[kN] C89
dyn. Tragzahl nach DIN 69051 T4 Entwurf 1989
[kN] C0
stat. Tragzahl nach DIN 69051 T4 Entwurf 1989
[kN]
  6 配置CAD模型

NEFF KGF-D 5010 RH-EE

































 KGF-D 5010 RH-EE E 2 50 10

THOMSONKGF-D-2510-RH-K-EE轴承我司目前有部分库存，您可致电我司咨询销售人员关于轴承KGF-D-2510-RH-K-EE的图纸、轴承KGF-D-2510-RH-K-EE价格或同型号其他品牌替换等资料！我司与THOMSON厂家常年批量订购KGF-D-2510-RH-K-EE，以保证KGF-D-2510-RH-K-EE轴承质量正宗，价格最优。订购原装THOMSON KGF-D-2510-RH-K-EE轴承请拨打：0532-83735255、13061287818
