订货号 | NHS6T | 品牌 | THK | 型号 | NHS6T |
内径 | 6(mm) | 外径 | 18(mm) | 厚度 | 39(mm) |
重量 | 0.1(kg) | 用途 | 通用 | 使用特性 | 高速 |
润滑剂 | 油润滑 | 油润滑方法 | 滴油润滑 | 润滑状态 | 边界润滑 |
是否跨境货源 | 否 | 货号 | NHS6T | 样品或现货 | 现货 |
是否进口 | 进口 | 材质 | 其他 |

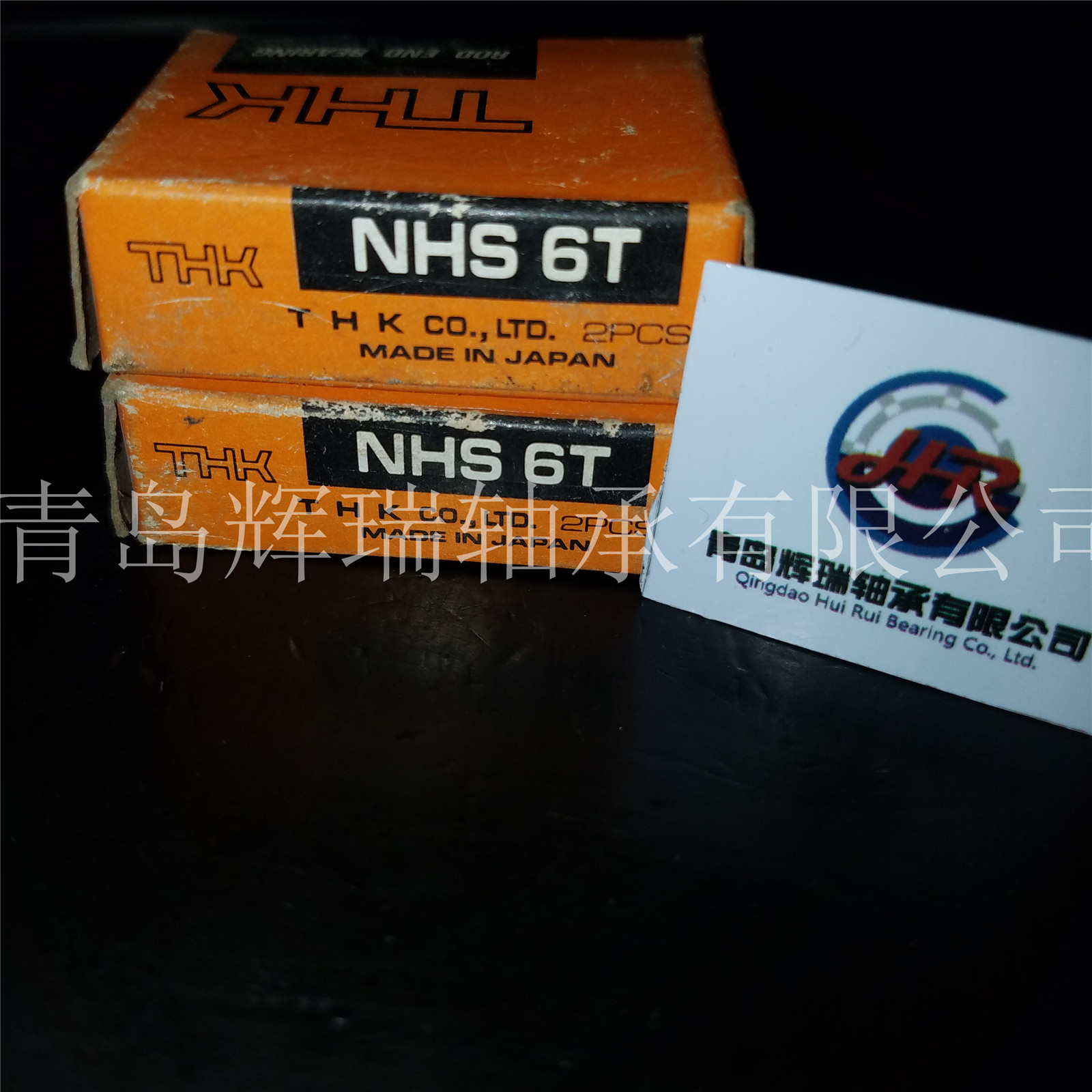

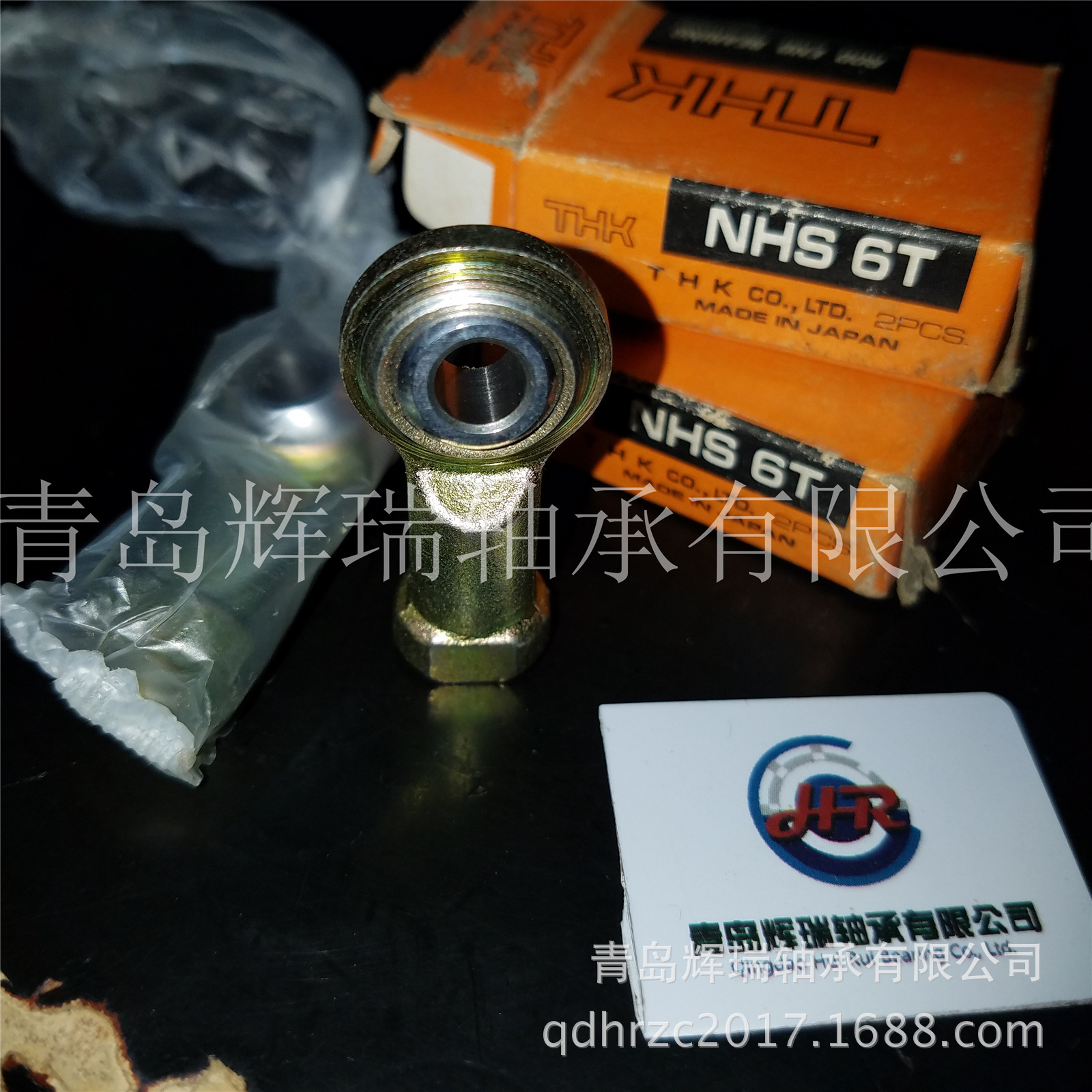

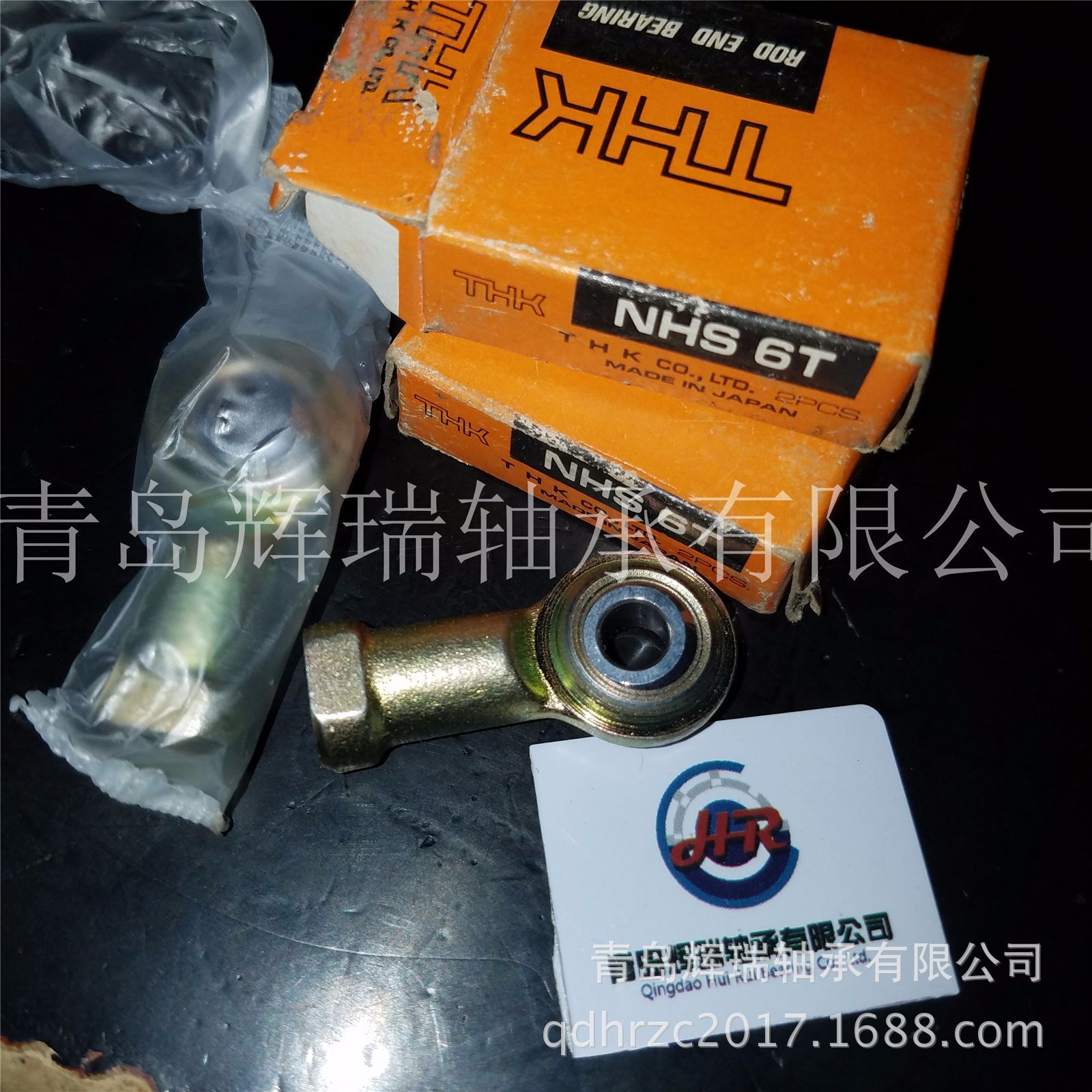

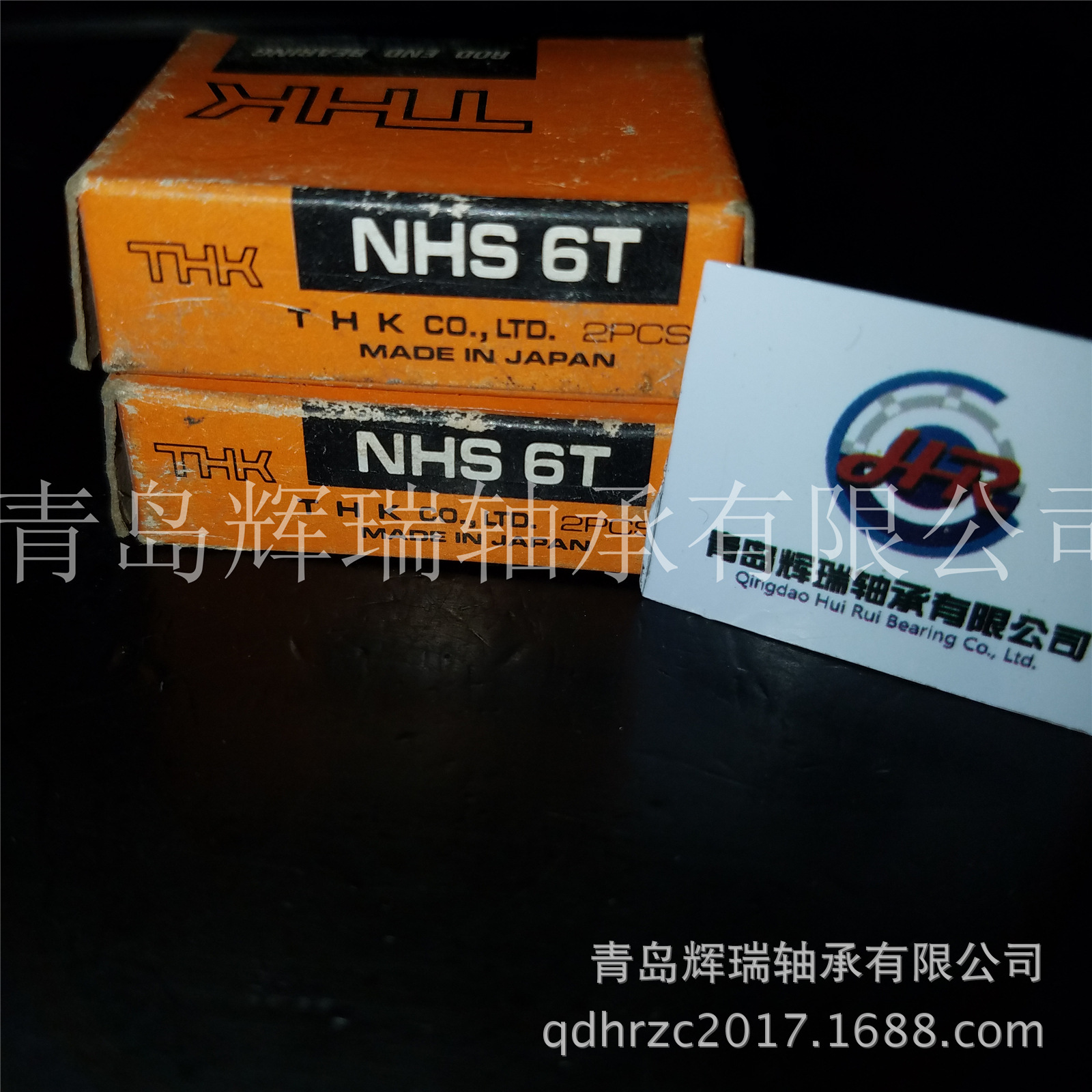

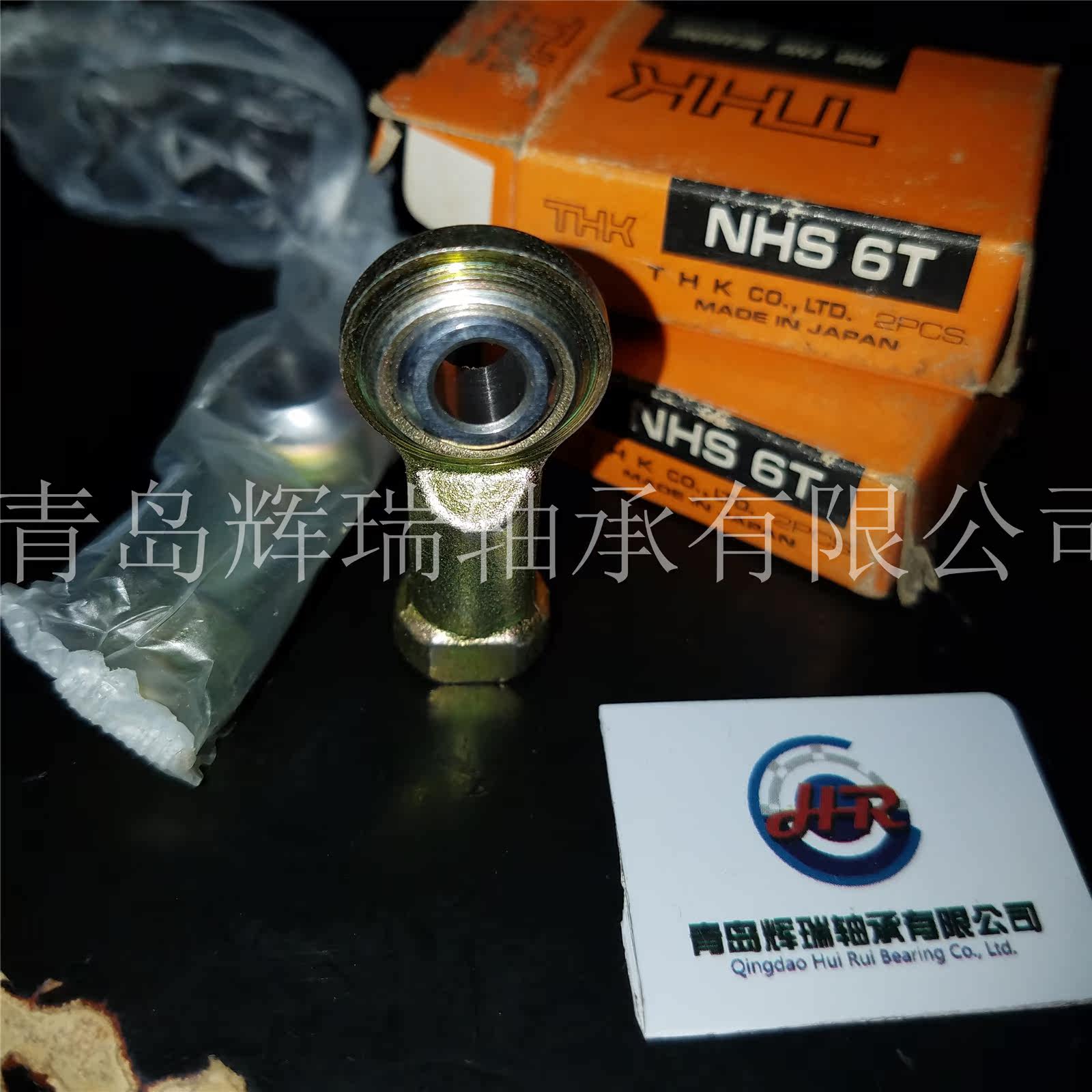

青岛辉瑞轴承有限公司供应THK杆端关节轴承NHS6T 螺纹M6X1青岛辉瑞轴承有限公司供应THK杆端关节轴承NHS6T 螺纹M6X1青岛辉瑞轴承有限公司供应THK杆端关节轴承NHS6T 螺纹M6X1青岛辉瑞轴承有限公司供应THK杆端关节轴承NHS6T 螺纹M6X1青岛辉瑞轴承有限公司供应THK杆端关节轴承NHS6T 螺纹M6X1
Model No. | Outer dimensions |
Threaded S1 JIS Class 2 |
Holder dimensions | Spherical inner ring dimensions | Permissible tilt angles |
Applied static load Radial Cs |
Mass | |||||||||||||
Length L |
Diameter D |
Width B1 0 -0.1 |
W 0 -0.2 |
D1 | D2 |
B ±0.1 |
L1 | L2 | l |
d H7 |
Ball diameter Da |
d1 | C |
α1° |
α2° |
α3° |
||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm (inch) | mm | mm | degree | degree | degree | N | g | ||
NHS3T | 27 | 12 | 6 | M3×0.5 | 7 | 6.5 | 8 | 4.5 | 21 | 3 | 10 | 3 | 9.525(3/8) | 7.4 | 0.3 | 8 | 10 | 42 | 1570 | 6.5 |
NHS4T | 31 | 14 | 7 | M4×0.7 | 8 | 8 | 9.5 | 5.3 | 24 | 4 | 12 | 4 | 10.319(13/32) | 7.6 | 0.3 | 9 | 11 | 35 | 2250 | 10 |
NHS5T | 35 | 16 | 8 | M5×0.8 | 9 | 9 | 11 | 6 | 27 | 4 | 14 | 5 | 11.112(7/16) | 7.7 | 0.3 | 8 | 13 | 30 | 3920 | 16.5 |
NHS6T | 39 | 18 | 9 | M6×1 | 11 | 10 | 13 | 6.75 | 30 | 5 | 14 | 6 | 12.7(1/2) | 9 | 0.3 | 8 | 13 | 30 | 5000 | 25 |
NHS8T | 47 | 22 | 12 | M8×1.25 | 14 | 12.5 | 16 | 9 | 36 | 5 | 17 | 8 | 15.875(5/8) | 10.4 | 0.5 | 8 | 14 | 25 | 7450 | 43 |
NHS10T | 56 | 26 | 14 | M10×1.5 | 17 | 15 | 19 | 10.5 | 43 | 6.5 | 21 | 10 | 19.05(3/4) | 12.9 | 0.5 | 8 | 14 | 25 | 9410 | 72 |
NHS12T | 65 | 30 | 16 | M12×1.75 | 19 | 17.5 | 22 | 12 | 50 | 6.5 | 24 | 12 | 22.225(7/8) | 15.4 | 0.5 | 8 | 13 | 25 | 11000 | 107 |
NHS14T | 74 | 34 | 19 | M14×2 | 22 | 20 | 25 | 13.5 | 57 | 8 | 27 | 14 |
25.4 (1) |
16.9 | 0.7 | 10 | 16 | 24 | 15200 | 160 |
NHS16T | 83 | 38 | 21 | M16×2 | 22 | 22 | 27 | 15 | 64 | 8 | 33 | 16 |
28.575 (1 1/8) |
19.4 | 0.7 | 9 | 15 | 24 | 20200 | 210 |
NHS18T | 92 | 42 | 23 | M18×1.5 | 27 | 25 | 31 | 16.5 | 71 | 10 | 36 | 18 |
31.75 (1 1/4) |
21.9 | 0.7 | 9 | 15 | 24 | 25200 | 295 |
NHS20T | 100 | 46 | 25 | M20×1.5 | 30 | 27.5 | 34 | 18 | 77 | 10 | 40 | 20 |
34.925 (1 3/8) |
24.4 | 0.7 | 9 | 15 | 24 | 27800 | 380 |
NHS22T | 109 | 50 | 28 | M22×1.5 | 32 | 30 | 37 | 20 | 84 | 12 | 43 | 22 |
38.1 (1 1/2) |
25.8 | 0.7 | 10 | 15 | 23 | 35900 | 490 |
NHS3T | – | -+ | 2 - 3 weeks* | 3 | Right-Hand | M3 x 0.5 | |
NHS3TL | – | -+ | 2 - 3 weeks* | 3 | Left-Hand | M3 x 0.5 | |
NHS4T | – | -+ | 2 - 3 weeks* | 4 | Right-Hand | M4 x 0.7 | |
NHS4TL | – | -+ | 2 - 3 weeks* | 4 | Left-Hand | M4 x 0.7 | |
NHS5T | – | -+ | 2 - 3 weeks* | 5 | Right-Hand | M5 x 0.8 | |
NHS5TL | – | -+ | 2 - 3 weeks* | 5 | Left-Hand | M5 x 0.8 | |
NHS6T | – | -+ | 2 - 3 weeks* | 6 | Right-Hand | M6 x 1 | |
NHS6TL | – | -+ | 2 - 3 weeks* | 6 | Left-Hand | M6 x 1 | |
NHS8T | – | -+ | 2 - 3 weeks* | 8 | Right-Hand | M8 x 1.25 | |
NHS8TL | – | -+ | 2 - 3 weeks* | 8 | Left-Hand | M8 x 1.25 | |
NHS10T | – | -+ | 2 - 3 weeks* | 10 | Right-Hand | M10 x 1.5 | |
NHS10TL | – | -+ | 2 - 3 weeks* | 10 | Left-Hand | M10 x 1.5 | |
NHS12T | – | -+ | 2 - 3 weeks* | 12 | Right-Hand | M12 x 1.75 | |
NHS12TL | – | -+ | 2 - 3 weeks* | 12 | Left-Hand | M12 x 1.75 | |
NHS14T | – | -+ | 2 - 3 weeks* | 14 | Right-Hand | M14 x 2 | |
NHS14TL | – | -+ | 2 - 3 weeks* | 14 | Left-Hand | M14 x 2 | |
NHS16T | – | -+ | 2 - 3 weeks* | 16 | Right-Hand | M16 x 2 | |
NHS16TL | – | -+ | 1 - 3 days | 16 | Left-Hand | M16 x 2 | |
NHS18T | – | -+ | 2 - 3 weeks* | 18 | Right-Hand | M18 x 1.5 | |
NHS18TL | – | -+ | 2 - 3 weeks* | 18 | Left-Hand | M18 x 1.5 |
