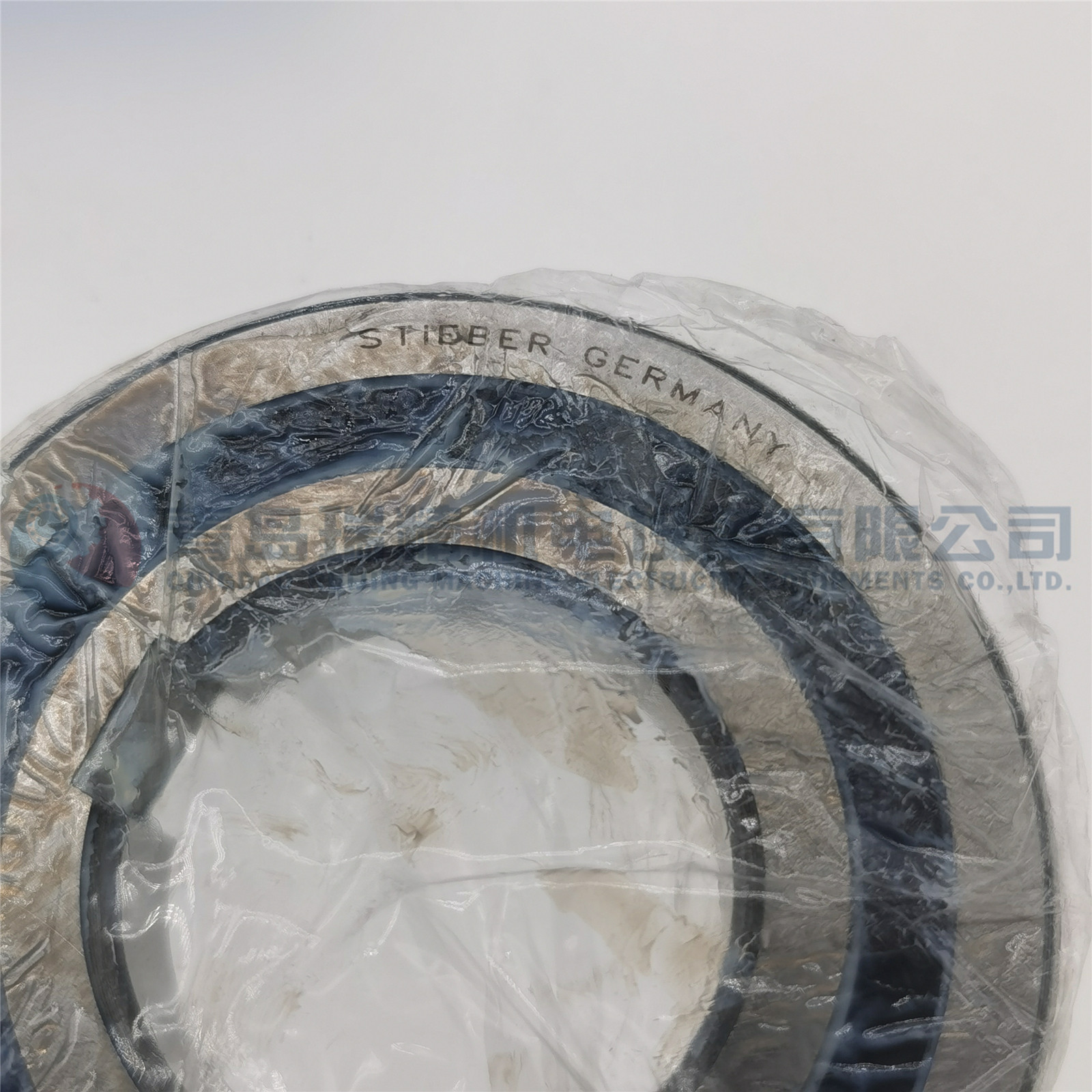

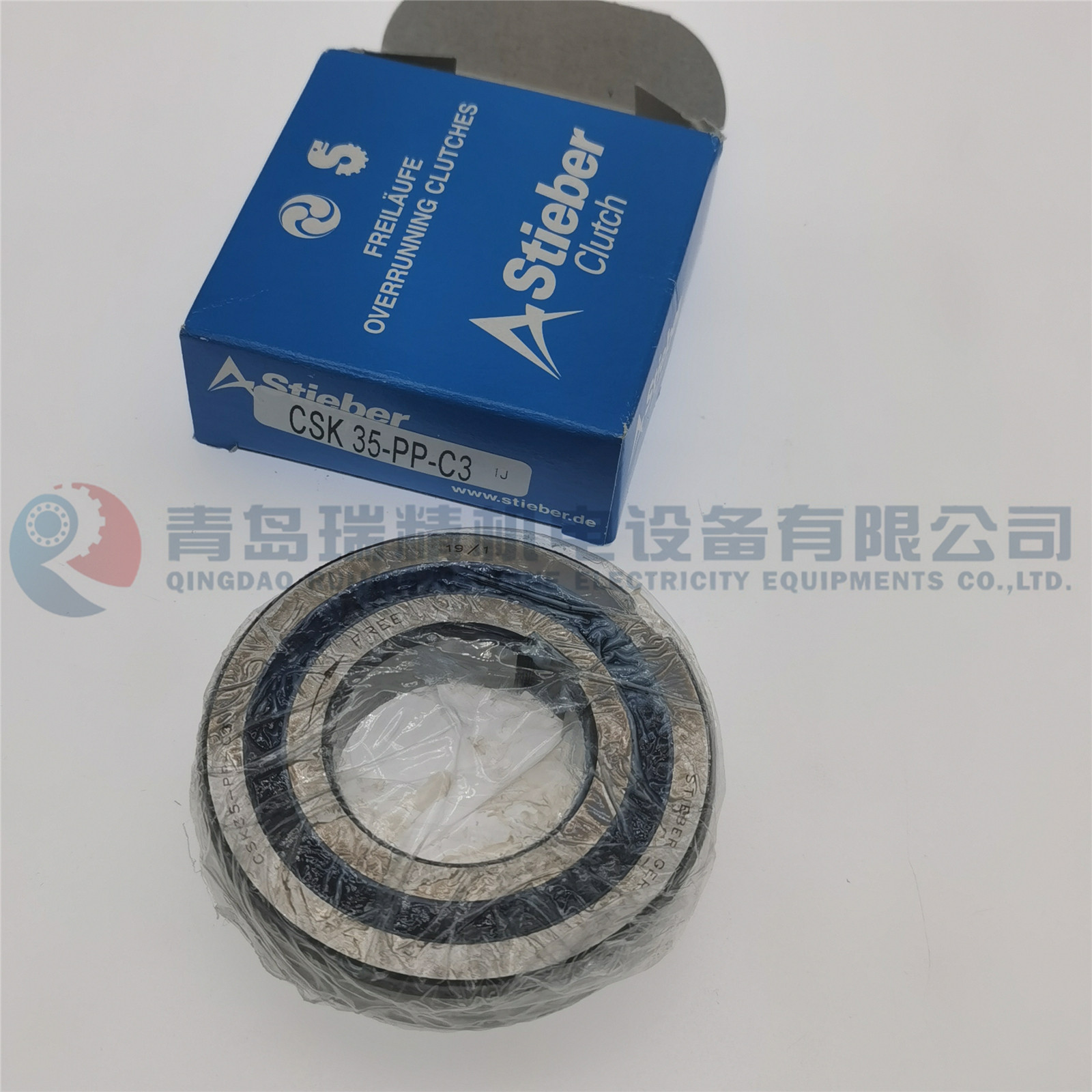

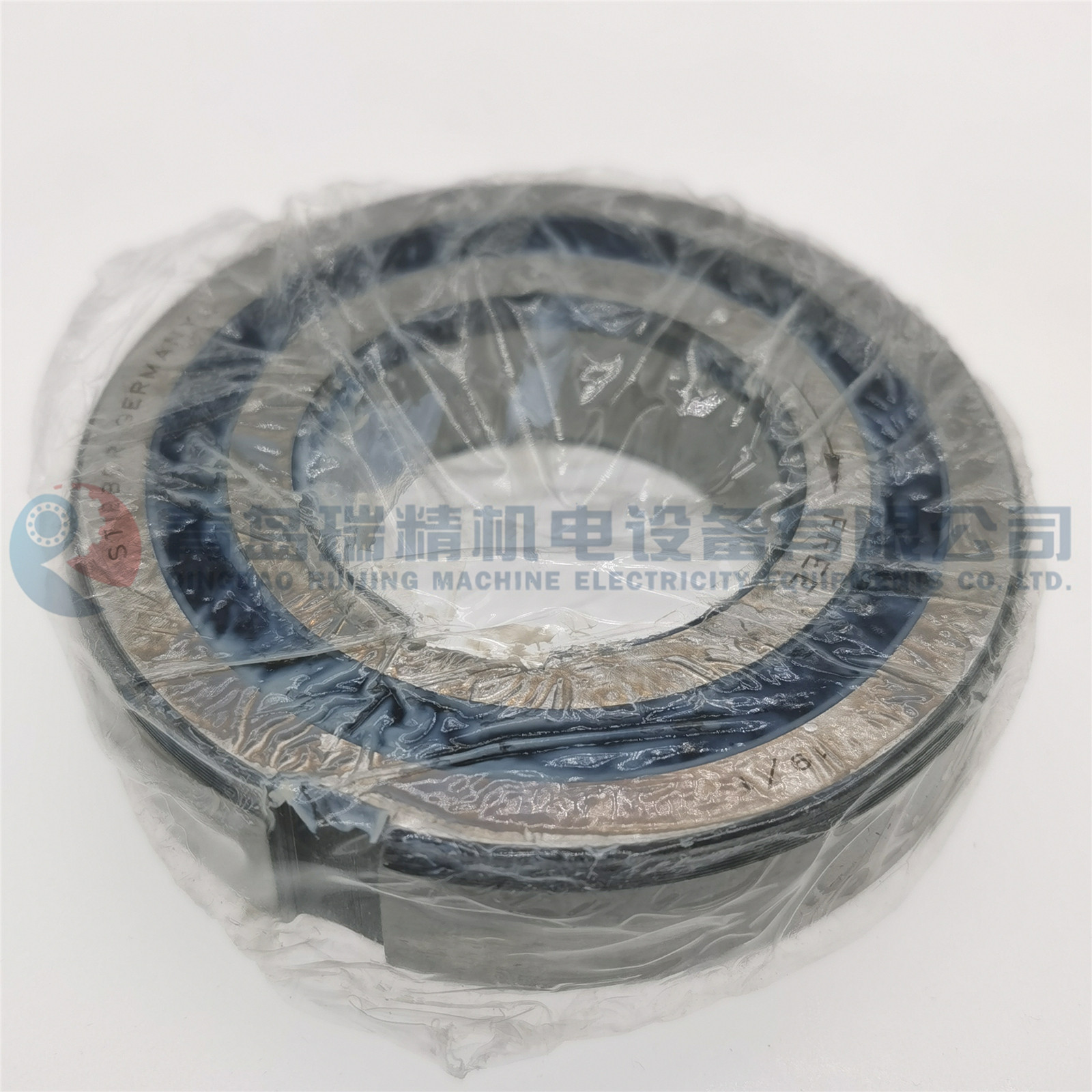

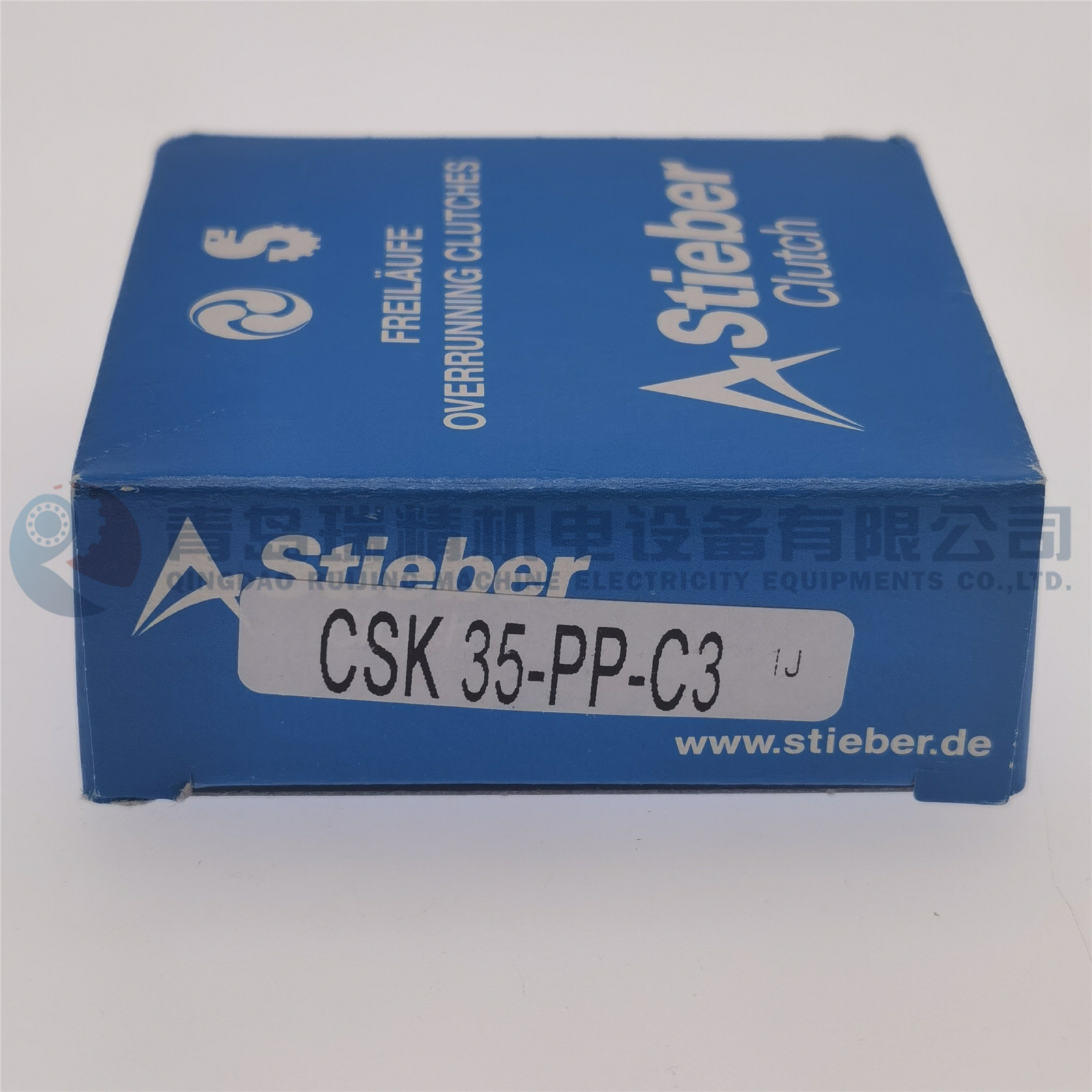

德国Stieber单向轴承CSK35-PP-C3

德国Stieber单向轴承CSK35-PP-C3轴承尺寸 轴承规格参数 轴承报价

内径：35mm
外径：72mm
宽度：17mm
型号：德国Stieber单向轴承CSK35-PP-C3

类型：德国Stieber单向轴承CSK35-PP-C3

品牌：德国Stieber单向轴承CSK35-PP-C3

备注：德国Stieber单向轴承CSK35-PP-C3

Designation: CSK 35-PP-C3 ?1?71?1?777?1?71?1?776

Type: Couplings. Other, incl. free wheel clutches. Complete. (35X72X17).

Main dimensions:

d mm⁄inch D mm⁄inch B mm⁄inch — Mass kg⁄lb ?1?71?1?777?1?71?1?777 35.000 72.000 17.000 — 0.300 1.3780 2.8347 0.6693 — 0.661

Drawing ?1?71?1?777?1?71?1?778:

?1?71?1?777?1?71?1?776 Given description is only for information purpose and we accept no responsibility for any mistakes, errors and others ?1?71?1?777?1?71?1?777 Weight less than 0.001 kg/0.002 lb is indicated like 0.001 kg/0.002 lb ?1?71?1?777?1?71?1?778 Drawing does not show all technical details of item

 德国Stieber单向超越离合器(Sprag Clutches)
CSK型（KK型）单向超越离合器
特性及应用：
CSK系列楔块式超越离合器又称为旋转球轴承，单向离合器，防逆转轴承，减速机轴承，外型尺寸与62系列深沟球轴承相同。（CSK40除外）它是深沟球轴承和楔块式离合器的组合，其内部已填注润滑脂。密封可以防止0.3mm以上灰尘进入内部。转矩的传递为讨盈配合方式，以N6公差将外环与刚性足够的机架压合，将内环与工作轴外径压合。安装时要注意，不可敲打内环压迫外环进入机架，及不可敲打外环压迫内环挤入轴外径的方式安装。传递转矩小（7.4-260N.m），极限转速高。广泛应用于印刷机械、包装机械、食品机械、电动滚筒(如全自动洗衣机)、小排量手动档汽车(可转化为自动档汽车)、电动摩托车、健身器材(如高尔夫球车)、减速机及测试设备、带式输送装置(如打稻机)、起重吊机、包装机械、纺织机械等传动设备上，极大地提高了机器设备运转时的安全性与可靠性。

扭矩传递为“紧配合”方式，以N6公差将外环与刚性足够的机壁压合，以n6公差将内环与工作轴压合，内含轴承的内部干涉量为C5级，故紧配时所产生的内部缩小变形，可使扭力及轴承达到预期的最好效果，安装时要注意，不可敲打内环压迫外环进入机壁，亦不可敲打内环压迫外环进入轴心安装。
内环或外环之一边可以采用粘胶方式固定，若内外环二边皆用粘胶固定，会使功能降低。若不想使用紧配方式安装，可采用CSK-P系列C3级轴承方式安装以得到最佳效果。

CSK-P及CSK-PP是深沟球轴承和楔块式离合器相结合的组合式单向离合器，俗称单向轴承、单向旋转球轴承或防倒转轴承。外型尺寸与62系列轴承相同（40号除外），内含滚珠支撑及润滑脂，两边防尘盖可以防止0.3mm以上的灰尘铁屑进入内部，也可根据使用需要自行更换簧片式密封盖。
工作温度范围-40℃至+100℃，瞬间高温可达+120℃。
若要得到较好润滑效果而使用浸入油中的润滑方式，可以使用适当的方法，去除内含的黄油，再安装入油池中使用。
CSK系列相当于FAG公司的ZZ62**系列；MORSE公司的KK系列；GMN公司的FK62系列；DANA公司的BB系列；国内OW系列 单向旋转球轴承。
◆安装公差：轴承痤N6（N7）、轴h5(h6)。
◆如用户需要，内外环可制作键槽。即CSK-P系列和CSK-PP系列。
◆CSK17-MC5,或CSK17-M-C5，是德国Stieber的代号之一，MC5表示游隙(Radial Play, Clearance)
CKS-P系列与CSK系列之不同点为内环加工有键槽,故内环与工作轴心可以使用k6公差,外环依然使用N6公差紧配压入刚性足够的机壁。
CSK-PP内外环均有键槽,建议公差为内环与工件轴心为k6公差,外环与工作壁为K6公差,若要采用滑配方式安装，内环与工作轴h6之公差或外环与机壁H6之公差亦可。键槽标准为德国DIN6885.3，CSK40的为DIN6885.1。(TBP技术资料，仅供参考。键槽宽度公差：+/-0.05mm，键槽深度公差：0/+0.10mm）
