品牌 | STIEBER | 型号 | CSK17-M-C5 | 旧型号 | CSK17-M-C5 |
内径 | 17(mm) | 外径 | 40(mm) | 厚度 | 17(mm) |
重量 | 0.1(kg) | 保持架及其材料 | TH玻璃纤维增强酚醛树脂 | 滚动体列数 | 单列 |
滚道类型 | 深沟滚道 | 使用特性 | 单向离合器 | 密封防尘形式 | M |
滚动体类型 | 球 | 密封盖 | 无密封 | 滚动体 | 钢球 |
轴承材质 | 高碳铬轴承钢(全淬透型)(GCr15) | 精度等级 | P0 | 组配方式 | SU/G |
是否跨境货源 | 否 | 样品或现货 | 现货 | 是否进口 | 进口 |
材质 | CSK17-M-C5 |
青岛辉瑞轴承有限公司供应STIEBER单向轴承CSK17-M-C5 内径17mm外径40mm厚度12mm青岛辉瑞轴承有限公司供应STIEBER单向轴承CSK17-M-C5 内径17mm外径40mm厚度12mm青岛辉瑞轴承有限公司供应STIEBER单向轴承CSK17-M-C5 内径17mm外径40mm厚度12mm青岛辉瑞轴承有限公司供应STIEBER单向轴承CSK17-M-C5 内径17mm外径40mm厚度12mm
序号 | 型号 |
公称转矩 |
外形尺寸 | 超越极限转速 rpm |
轴承系列 |
质量kg |
|||||
内圈 |
外圈 |
||||||||||
内径d | 外径D | 宽度L | 脂润滑 | 油润滑 | 脂润滑 | 油润滑 | |||||
1 | CSK8 | 8 | 22 | 9 | 15,000 | 15,000 | 15,000 | 15,000 | 0.015 | ||
2 | CSK12 | 7.4 | 12 | 32 | 10 | 10000 | 11000 | 5500 | 6500 | 6201 | 0.050 |
3 | CSK15 | 13.5 | 15 | 35 | 11 | 8400 | 9400 | 5000 | 6000 | 6202 | 0.060 |
4 | CSK17 | 24.5 | 17 | 40 | 12 | 6300 | 7800 | 4200 | 5200 | 6203 | 0.070 |
5 | CSK20 | 40 | 20 | 47 | 14 | 6300 | 7800 | 4200 | 5200 | 6204 | 0.110 |
6 | CSK25 | 88 | 25 | 52 | 15 | 4800 | 5900 | 3400 | 4200 | 6205 | 0.140 |
7 | CSK30 | 110 | 30 | 62 | 16 | 4000 | 5000 | 2800 | 3500 | 6206 | 0.210 |
8 | CSK35 | 140 | 35 | 72 | 17 | 3500 | 4000 | 2200 | 2800 | 6207 | 0.300 |
9 | CSK40 | 260 | 40 | 80 | 22 | 3000 | 3800 | 2000 | 2500 | 6208 | 0.500 |
◆CSK系列相当于FAG公司的ZZ62**系列;MORSE公司的KK系列;GMN公司的FK62系列;DANA公司的BB系列;国内OW系列 单向旋转球轴承。
◆安装公差:轴承痤N6(N7)、轴h5(h6)。
◆如用户需要,内外环可制作键槽。即CSK-P系列和CSK-PP系列。

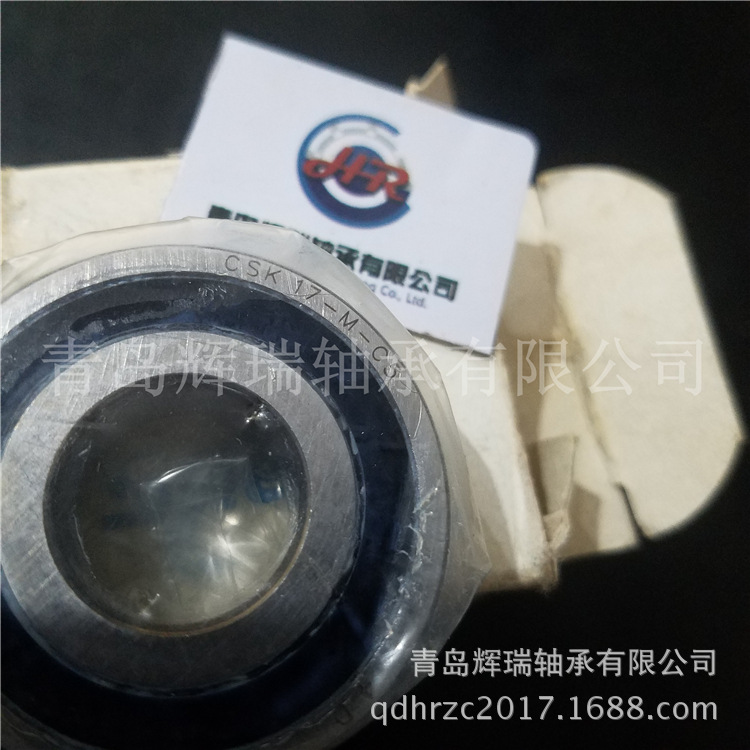

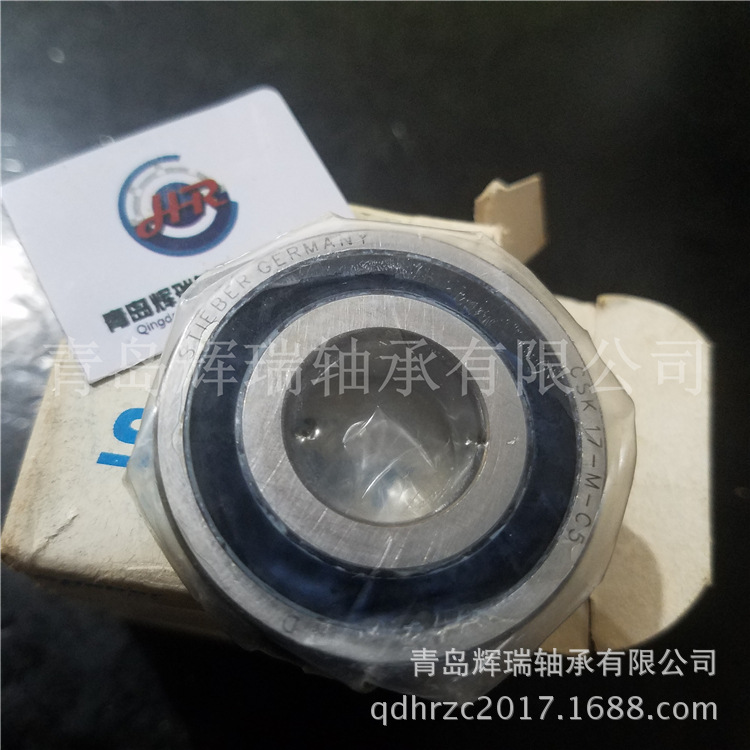

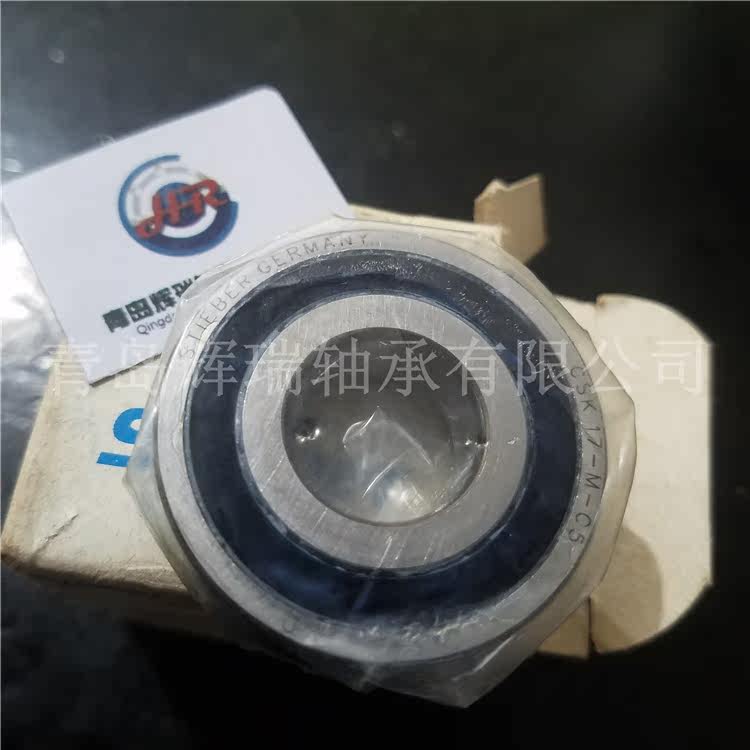

◆CSK17-MC5, 或CSK17-M-C5,是德国Stieber的代号之一,MC5表示游隙(Radial Play, Clearance)
CSK系列楔块式超越离合器又称为旋转球轴承,单向离合器,防逆转轴承,减速机轴承,外型尺寸与62系列深沟球轴承相同。(CSK40除外)它是深沟球轴承和楔块式离合器的组合,其内部已填注润滑脂。密封可以防止0.3mm以上灰尘进入内部。转矩的传递为讨盈配合方式,以N6公差将外环与刚性足够的机架压合,将内环与工作轴外径压合。安装时要注意,不可敲打内环压迫外环进入机架,及不可敲打外环压迫内环挤入轴外径的方式安装。传递转矩小(7.4-260N.m),极限转速高。广泛应用于印刷机械、包装机械、食品机械、电动滚筒(如全自动洗衣机)、小排量手动档汽车(可转化为自动档汽车)、电动摩托车、健身器材(如高尔夫球车)、减速机及测试设备、带式输送装置(如打稻机)、起重吊机、包装机械、纺织机械等传动设备上,极大地提高了机器设备运转时的安全性与可靠性。
扭矩传递为“紧配合”方式,以N6公差将外环与刚性足够的机壁压合,以n6公差将内环与工作轴压合,内含轴承的内部干涉量为C5级,故紧配时所产生的内部缩小变形,可使扭力及轴承达到预期的最好效果,安装时要注意,不可敲打内环压迫外环进入机壁,亦不可敲打内环压迫外环进入轴心安装。
内环或外环之一边可以采用粘胶方式固定,若内外环二边皆用粘胶固定,会使功能降低。若不想使用紧配方式安装,可采用CSK-P系列C3级轴承方式安装以得到最佳效果。
CSK-P及CSK-PP是深沟球轴承和楔块式离合器相结合的组合式单向离合器,俗称单向轴承、单向旋转球轴承或防倒转轴承。外型尺寸与62系列轴承相同(40号除外),内含滚珠支撑及润滑脂,两边防尘盖可以防止0.3mm以上的灰尘铁屑进入内部,也可根据使用需要自行更换簧片式密封盖。
工作温度范围-40℃至+100℃,瞬间高温可达+120℃。
若要得到较好润滑效果而使用浸入油中的润滑方式,可以使用适当的方法,去除内含的黄油,再安装入油池中使用。
# | 基本尺寸 |
1个键槽 在内圈 |
2个键槽 内外圈 |
内圈键槽 (德国标准) 宽度X深度 |
外圈键槽 (德国标准) 宽度X深度 |
1 | 8X22X9 | CSK8-P | CSK8-PP | 3X0.5 | 2X0.5 |
2 | 6201 | CSK12-P | CSK12-PP | 4X1.2 | 2X0.6 |
3 | 6202 | CSK15-P | CSK15-PP | 5X1.2 | 2X0.6 |
4 | 6203 | CSK17-P | CSK17-PP | 6X1.6 | 2X1.0 |
5 | 6204 | CSK20-P | CSK20-PP | 6X1.6 | 3X1.5 |
6 | 6205 | CSK25-P | CSK25-PP | 8X2 | 6X2.0 |
7 | 6206 | CSK30-P | CSK30-PP | 8X2 | 6X2.0 |
8 | 6207 | CSK35-P | CSK35-PP | 10X2.4 | 8X2.5 |
9 | 6208 | CSK40-P | CSK40-PP | 12X3.3 | 10X3.0 |
|
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MODEL CSK Ball and roller bearing over-running clutches. Individually spring-loaded locking rollers. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
德国Stieber和日本椿本艾默生的对照表 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
德国Stieber和日本Tsubaki,尺寸完全一致,内部结构有所不同。我司参照的是德国Stieber技术。 |
