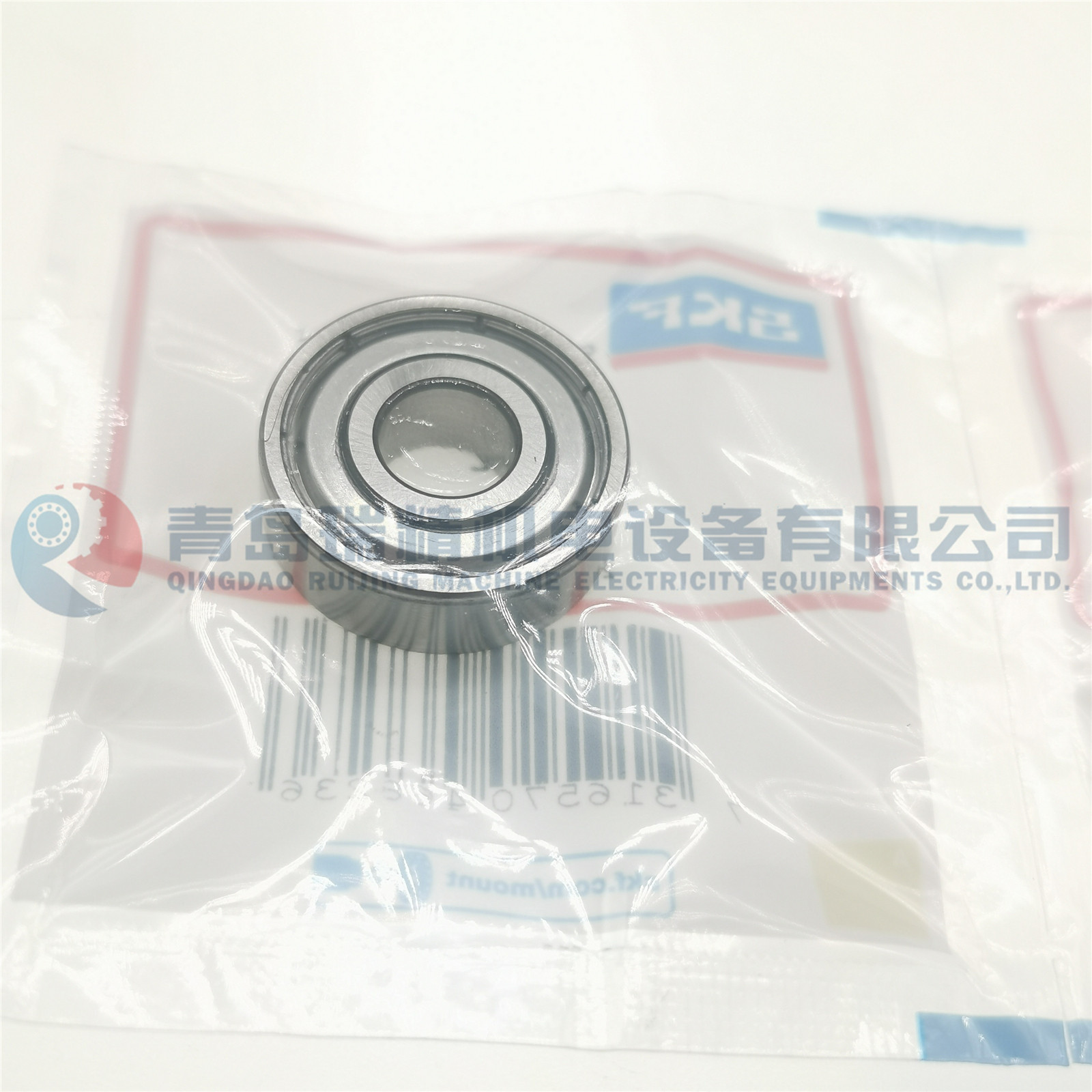

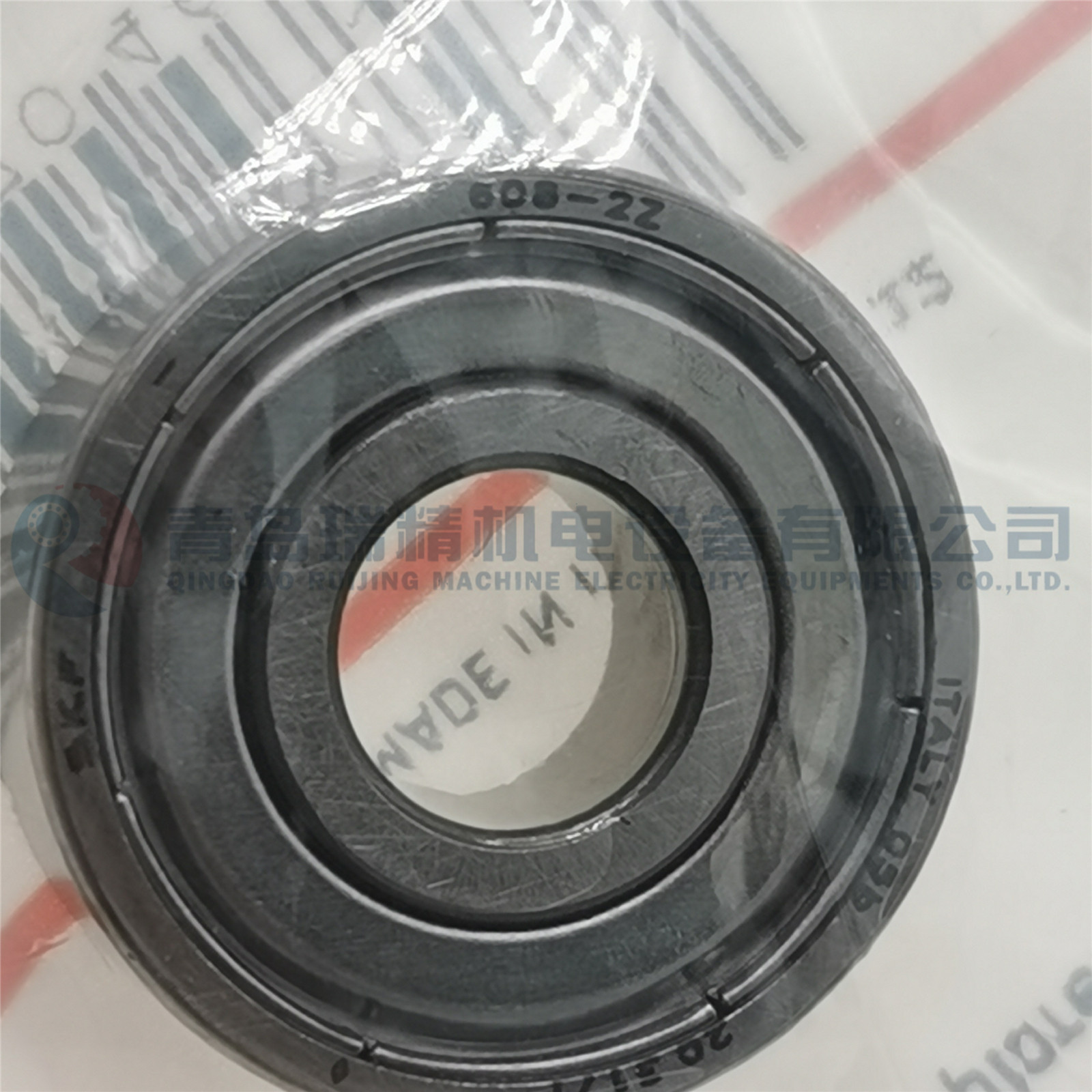

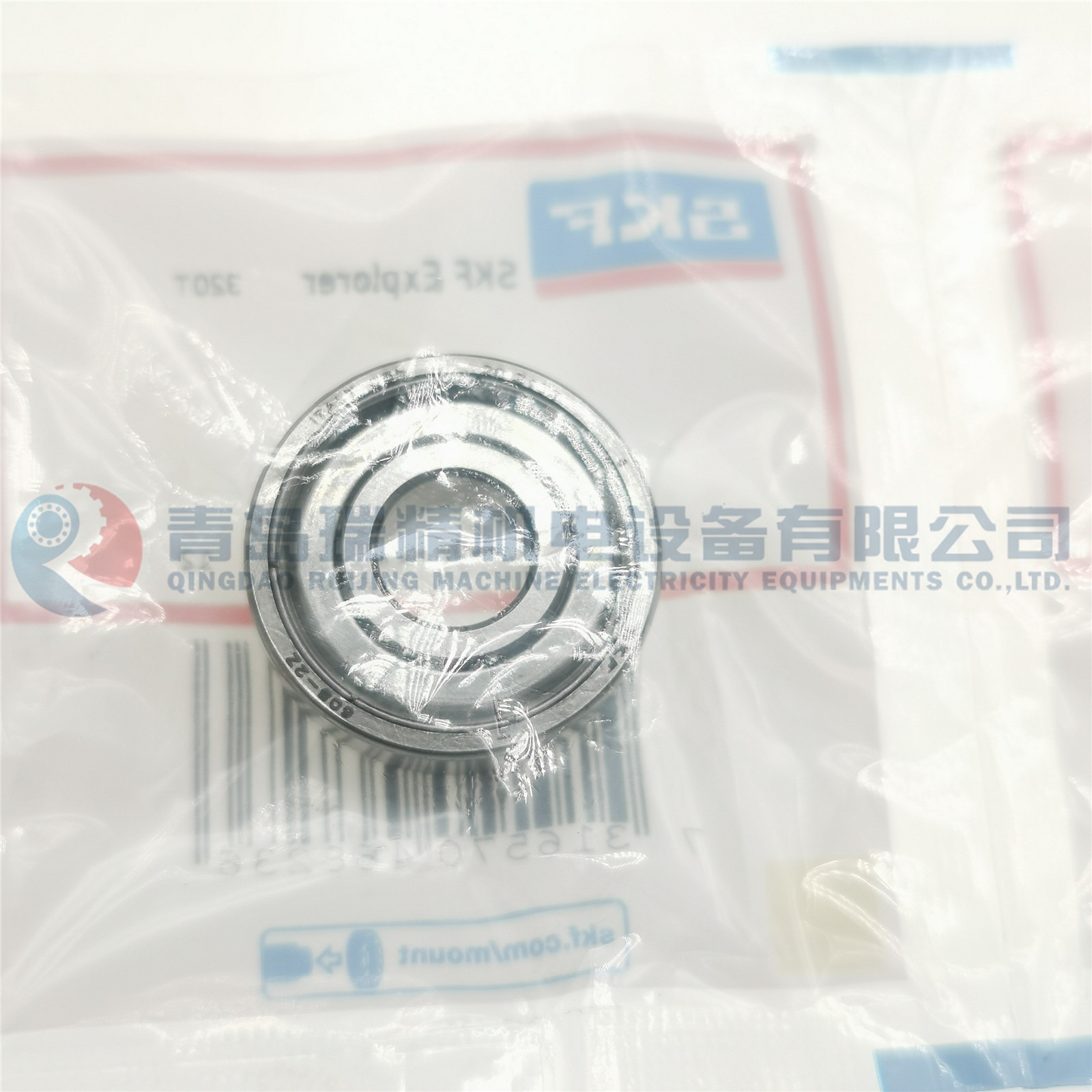

尺寸
| d |
8 mm
|
孔径 |
|---|---|---|
| D |
22 mm
|
外径 |
| B |
7 mm
|
宽度 |
| d1 |
≈12.15 mm
|
肩部直径 |
| D2 |
≈19.2 mm
|
凹槽直径 |
| r1,2 |
min.0.3 mm
|
倒角尺寸 |
挡肩尺寸
| da |
min.10 mm
|
轴挡肩直径 |
|---|---|---|
| da |
max.12 mm
|
轴挡肩直径 |
| Da |
max.20 mm
|
轴承座挡肩直径 |
| ra |
max.0.3 mm
|
轴或轴承座倒角半径 |
数据计算
| 基本额定动负荷 | C |
3.45 kN
|
|---|---|---|
| 基本额定静负荷 | C0 |
1.37 kN
|
| 疲劳负荷限值 | Pu |
0.057 kN
|
| 参考转速 |
75 000 r/min
|
|
| 极限转速 |
38 000 r/min
|
|
| 最小负荷系数 | kr |
0.025
|
| 计算系数 | f0 |
12
|
质量
| 质量轴承 |
0.013 kg
|
