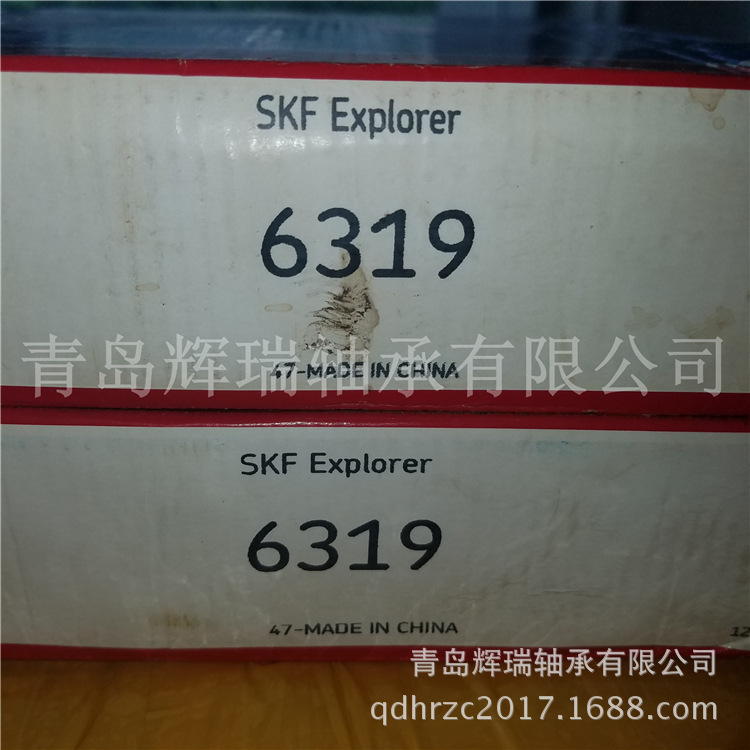

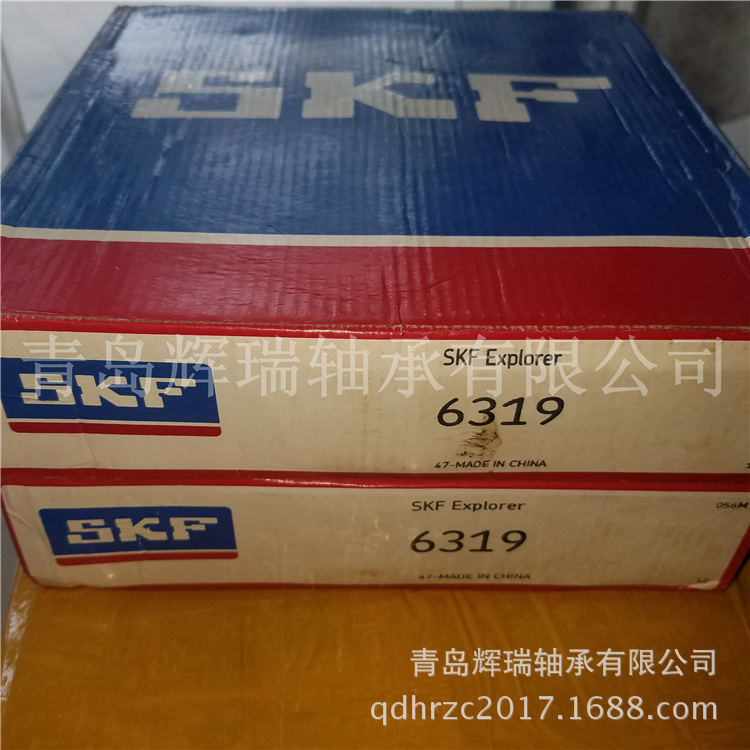

SKF轴承6319
- 型号：
- 6319
- 品牌：
- SKF轴承
- 系列：
- 深沟球轴承
- 内径d：
- 95 mm
- 外径D：
- 200 mm
- 厚度B：
- 45 mm
SKF轴承6319参数
青岛辉瑞轴承有限公司供应SKF轴承6319深沟球轴承319内径95mm外径200mm厚度45mm青岛辉瑞轴承有限公司供应SKF轴承6319深沟球轴承319内径95mm外径200mm厚度45mm青岛辉瑞轴承有限公司供应SKF轴承6319深沟球轴承319内径95mm外径200mm厚度45mm青岛辉瑞轴承有限公司供应SKF轴承6319深沟球轴承319内径95mm外径200mm厚度45mm
| Обозначение |
Основные размеры |
Грузо- подъемность |
Граничная нагрузка по усталости |
Частота вращения |
Масса | Размеры |
Размеры сопряженных деталей |
Расчетные коэффициенты |
||||||||
| дин. | стат. |
номиналь- ная |
предель- ная |
|||||||||||||
| d | D | B | C | C0 | Pu |
d1 ~ |
D1 ~ |
r1,2 мин. |
da мин. |
Da макс. |
ra макс. |
f0 | ||||
| - | мм | кН | кН | об/мин | кг | мм | мм | - | ||||||||
| 6319/HC5C3 | 95 | 200 | 45 | 159 | 118 | 4,15 | 9 500 | 5 300 | 4,9 | 121 | 172 | 3 | 109 | 186 | 2,5 | 13 |
| * | Подшипники класса SKF Explorer. Кроме улучшенных характеристик эти подшипники также имеют пониженный уровень шума. |
| 1) | Предельные частоты вращения для открытых подшипников также действительны для подшипников с одной защитной шайбой или уплотнениями низкого трения (Z, RZ, RSL) |
| 2) | Уплотнение неармированное |
| 3) | Предельные частоты вращения для исполнения 2Z составляют примерно 80 % от приведенных величин |
| 4) | Допустимое осевое смещение одного кольца подшипника относительно другого |
| 5) | Рекомендуемый диаметр заплечиков вала для подшипников с осевой нагрузкой |
| 6) | Величины Ca1 применяются для стопорных колец типа SW, величины - Ca2 для стопорных колец согласно стандарту DIN 471 |
| 7) | Ширина до ввода втулки в отверстие подшипника |
| 8) | Минимальный размер для подшипника с сепаратором |
| 9) | Размер до запрессовки втулки |
| 235220 | Внутреннее кольцо из цементируемой стали с винтовыми канавками на посадочной поверхности |
| 344524 | C2H + CNL |
| 2CS | Контактное уплотнение из бутадиенакрилнитрильного каучука (NBR) с армированием листовой сталью с обеих сторон подшипника. Кольцевая канавка и три смазочных отверстия в наружном кольце закрыты пластиковой полоской. Подшипник заполнен антизадирной пластичной смазкой |
| 2CS2 | Контактное уплотнение из фторкаучука (FPM) с армированием листовой сталью с обеих сторон подшипника. Кольцевая канавка и три смазочных отверстия в наружном кольце закрыты пластиковой полоской. Подшипник заполнен высокотемпературной пластичной смазкой на основе полимочевины |
| 2CS5 | Контактное уплотнение с армированием листовой сталью из гидрированного бутадиенакрилнитрильного каучука (HNBR) с обеих сторон подшипника. Свободное пространство в подшипнике на 70-100 % заполнено высокотемпературной пластичной смазкой |
| 2LS | Контактные уплотнения из полиуретана с обеих сторон подшипника |
| 2RS1 | Уплотнения из бутадиенакрилнитрильного каучука (NBR), армированные листовой сталью с обеих сторон подшипника |
| 2RSH | Уплотнения из бутадиенакрилнитрильного каучука (NBR), армированные листовой сталью с обеих сторон подшипника |
| 2RSH2 | Уплотнение из фторкаучука (FKM) |
| 2RSL | Уплотнения низкого трения из бутадиенакрилнитрильного каучука (NBR), армированные листовой сталью с обеих сторон подшипника |
| 2RZ | Уплотнения низкого трения из бутадиенакрилнитрильного каучука (NBR), армированные листовой сталью с обеих сторон подшипника |
| 2Z | Штампованные стальные защитные шайбы с обеих сторон подшипника |
| 2ZNR | Канавка под стопорное кольцо на наружном кольце с установленным стопорным кольцом и штампованными стальными защитными шайбами с обеих сторон подшипника |
| 2ZR | Фланец на наружном кольце и штампованные стальные защитные шайбы с обеих сторон подшипника |
| A | Угол контакта 30° |
| Двухрядные радиально-упорные шарикоподшипники: без пазов для ввода шариков | |
| AC | Угол контакта 25° |
| ADA | Модифицированные канавки под стопорное кольцо в наружном кольце; составное внутреннее кольцо удерживается при помощи стяжного кольца |
| B | Угол контакта больше угла контакта стандартного подшипника |
| B20 | Уменьшенный допуск ширины подшипника |
| C... | Специальный зазор. Двух- или трехзначное число после буквы С обозначает средний осевой внутренний зазор в мкм |
| C(J), CC | Два стальных сепаратора оконного типа, внутреннее кольцо без бортов и направляющее кольцо, центрируемое по внутреннему кольцу |
| C08 | Повышенная точность вращения, соответствует классу точности 5 ISO |
| C083 | C08 + C3 |
| C084 | C08 + C4 |
| C2 | Pадиальный внутренний зазор меньше нормального |
| Двухрядные радиально-упорные шарикоподшипники: осевой внутренний зазор меньше нормального | |
| Шарикоподшипники с четырехточечным контактом: осевой внутренний зазор меньше нормального | |
| C2H | Осевой внутренний зазор соответствует верхней половине группы C2 |
| C2L | Осевой внутренний зазор соответствует нижней половине группы C2 |
| C3 | Pадиальный внутренний зазор больше нормального |
| Двухрядные радиально-упорные шарикоподшипники: осевой внутренний зазор больше нормального | |
| Шарикоподшипники с четырехточечным контактом: осевой внутренний зазор больше нормального | |
| C4 | Pадиальный внутренний зазор больше C3 |
| Шарикоподшипники с четырехточечным контактом: осевой внутренний зазор больше C3 | |
| C5 | Pадиальный внутренний зазор больше C4 |
| CA | Подшипник универсального исполнения при расположении по О-образной или Х-образной схеме осевой внутренний зазор - меньше нормального (CB) |
| Сферические роликоподшипники: цельный гребенчатый механически обработанный сепаратор из латуни, удерживающий борта на внутреннем кольце и направляющее кольцо, центрируемое по внутреннему кольцу | |
| CAF | Стальной сепаратор, удерживающий борта на внутреннем кольце и направляющее кольцо, центрируемое по внутреннему кольцу |
| CAFA | Цельный гребенчатый механически обработанный стальной сепаратор, удерживающие борта на внутреннем кольце и направляющее кольцо, центрируемое по внутреннему кольцу |
| CAMA | То же, что CAFA, но с латунным сепаратором |
| CB | Подшипник универсального исполнения при расположении по О-образной или Х-образной схеме осевой внутренний зазор - нормальный |
| Двухрядные радиально-упорные шарикоподшипники: особый осевой внутренний зазор | |
| CC | Подшипник универсального исполнения для установки в произвольном порядке; при расположении по О-образной или Х-образной схеме осевой внутренний зазор - больше нормального (CB) |
| CLN | Уменьшенные допуски по ширине колец и общей ширине (монтажной); соответствуют классу точности ISO 6X |
| CL0 | Допуски соответствуют классу точности 0 стандарта АВМА для дюймовых подшипников |
| CL00 | Допуски соответствуют классу точности 00 стандарта ABMA для дюймовых подшипников |
| CL7A | Подшипники особого качества для узлов опор ведущих конических шестерен (заменены на CL7C) |
| CL7C | Подшипники особого качества для узлов опор ведущих конических шестерен |
| CN | Hормальный радиальный внутренний зазор; как правило, используется только в комбинации с одной из следующих букв, обозначающих суженное или смещенное поле зазора: |
| H суженное поле зазора, соответствует верхней половине фактического поля зазора указанной группы | |
| L суженное поле зазора, соответствует нижней половине фактического поля зазора указанной группы | |
| P смещенное поле зазора, включает верхнюю половину фактического поля зазора указанной группы плюс нижнюю половину поля соседней группы большего зазора | |
| Указанные буквы также используются в сочетании со следующими классами зазоров: С2, C3, С4 и С5, например, С2Н | |
| CNL | Осевой внутренний зазор соответствует нижней половине группы нормального зазора |
| CS5 | Контактное уплотнение с армированием листовой сталью из гидрированного бутадиенакрилнитрильного каучука (HNBR) с одной стороны подшипника |
| CV | Модифицированная внутренняя конструкция, полный комплект роликов |
| D | Составное внутреннее кольцо из двух частей |
| DA | Модифицированные канавки под стопорное кольцо на наружном кольце; составное внутреннее кольцо удерживается при помощи стяжного кольца |
| DB | Согласованная пара подшипников с расположением по О-образной схеме. Комбинация цифр после букв DB обозначает конструкцию проставочных колец |
| DF | Согласованная пара подшипников с расположением по Х-образной схеме. Комбинация цифр после букв DF обозначает конструкцию проставочного кольца |
| DT | Согласованная пара подшипников с расположением по схеме «тандем». Комбинация цифр после букв DT обозначает конструкцию проставочных колец |
| E | Оптимизированная внутренняя конструкция |
| Сферические роликоподшипники: если диаметр отверстия подшипника d < 65 мм - два стальных сепаратора оконного типа, внутреннее кольцо без бортов и направляющее кольцо, центрируемое по внутреннему кольцу. Если диаметр отверстия подшипника d > 65 мм: два стальных сепаратора оконного типа, внутреннее кольцо без бортов и направляющее кольцо, центрируемое по сепараторам | |
| Упорные сферические роликоподшипники: оптимизированная внутренняя конструкция и штампованный стальной сепаратор оконного типа | |
| EC | Oптимизированная внутренняя конструкция, включает увеличенное число роликов большего размера с улучшенной геометрией контакта торцов роликов с бортами |
| EC(J), ECC(J) | Два стальных сепаратора оконного типа, внутреннее кольцо без бортов, направляющее кольцо, центрируемое по внутреннему кольцу и усиленный комплект роликов |
| ECA, ECAC | Цельный гребенчатый механически обработанный сепаратор из латуни, удерживающие борта на внутреннем кольце, направляющее кольцо, центрируемое по внутреннему кольцу, и усиленный комплект роликов |
| ECAF | То же, что ECA, но со стальным сепаратором |
| EF | Оптимизированная внутренняя конструкция и механически обработанный сепаратор из стали |
| EM | Оптимизированная внутренняя конструкция и механически обработанный сепаратор из латуни |
| F | Механически обработанный стальной сепаратор, центрируемый по шарикам |
| F1 | Заполнение пластичной смазкой на 10-15% от свободного пространства подшипника |
| FA | Механически обработанный стальной сепаратор, центрируемый по наружному кольцу |
| GA | Подшипник универсального исполнения при расположении по О-образной или Х-образной схеме - легкий предварительный натяг |
| GB | Подшипник универсального исполнения при расположении по О-образной или Х-образной схеме - средний предварительный натяг |
| GC | Подшипник универсального исполнения для парной установки в произвольном порядке; при расположении по О-образ-ной или Х-образной схеме - тяжелый предварительный натяг |
| GJN | Пластичная смазка на основе полимочевины, класс консистенции. NLGI 2, для интервала температур от -30 до +150 °C (стандартное количество) |
| GXN | Пластичная смазка на основе полимочевины, класс консистенции NLGI 2, для диапазона температур от -40 до +150 °C |
| HA1 | Внутренние и наружные кольца из цементируемой стали |
| HA3 | Bнутреннее кольцо подшипника из цементируемой стали |
| HB1 | Bнутреннее и наружное кольцо с закалкой на бейнит |
| HC5 | Тела качения из нитрида кремния |
| HN1 | Bнутреннее и наружное кольцо со специальной поверхностной термической обработкой |
| HN3 | Внутреннее кольцо со специальной термообработкой поверхности |
| HT | Пластичная смазка на основе полимочевины, класс консистенции NLGI 2, для интервала температур от -40 до +150 °C (стандартное количество) |
| J | Штампованный стальной сепаратор, центрируемый по роликам (шарикам), незакаленный |
| Цифра после буквы J указывает на особенности конструкции сепаратора | |
| J1 | Штампованный сепаратор из листовой стали оконного типа, центрируемый по шарикам |
| JR | Сепаратор, состоящий из двух плоских штампованных колец, центрируемый по шарикам |
| K | Коническое отверстие, конусность 1:12 |
| K30 | Коническое отверстие, конусность 1:30 |
| L4B | Кольца подшипника и тела качения со специальным поверхностным покрытием |
| L5B | Тела качения со специальным поверхностным покрытием |
| LHT23 | Пластичная смазка на литиевой основе, класс консистенции NLGI 2, для интервала температур от -50 до +140 °C (стандартное количество) |
| LT | Пластичная смазка на литиевой основе, класс консистенции NLGI 2, для интервала температур от -55 до +110 °C (стандартное количество) |
| LT10 | Пластичная смазка на литиевой основе, класс консистенции NLGI 2, для интервала температур от -50 до +90 °C (стандартное количество) |
| M | Механически обработанный сепаратор из латуни, центрируемый по шарикам (роликам), конструкция обозначается цифрой, например, M1 |
| MA | Механически обработанный латунный сепаратор, центрируемый по наружному кольцу |
| MB | Механически обработанный сепаратор из латуни, центрированный по внутреннему кольцу |
| ML | Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу |
| MP | Цельный механически обработанный латунный сепаратор оконного типа, с фрезерованными или протянутыми карманами, центрируемый по внутреннему и наружному кольцу |
| MR | Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по роликам |
| MT33 | Пластичная смазка на литиевой основе, класс консистенции NLGI 3, для интервала температур от -30 до +120 °C (стандартное количество) |
| MT47 | Пластичная смазка на литиевой основе, класс консистенции NLGI 2, для интервала температур от -30 до +110 °C (стандартное количество) |
| N | Канавка под стопорное кольцо на наружном кольце подшипника |
| NR | Канавка под стопорное кольцо на наружном кольце с установленным стопорным кольцом |
| N1 | Один фиксирующий паз на торце наружного кольца (свободном кольце) |
| N2 | Два фиксирующих паза на торце наружного кольца (свободном кольце) под углом 180° друг к другу |
| P | Cепаратор из стеклонаполненного полиамида 6,6, центрируемый по роликам |
| P5 | Точность размеров и биения соответствуют классу точности 5 ISO |
| P6 | Точность размеров и биения соответствует классу точности 6 ISO |
| P52 | P5 + C2 |
| P62 | P6 + C2 |
| P63 | P6 + C3 |
| P64 | P6 + C4 |
| PH | Литой сепаратор из стеклонаполнен-ного полиэфирэфиркетона PEEK, центрируемый по роликам (шарикам) |
| PHA | Литой сепаратор из стеклонаполненного полиэфирэфиркетона PEEK, центрируемый по наружному кольцу |
| PHAS | Сепаратор из стеклонаполненного полиэфирэфиркетона PEEK, центрируемый по наружному кольцу, со смазочными канавками на направляющих поверхностях, центрируемый по наружному кольцу |
| Q | Оптимизированные геометрия контакта и качество обработки поверхностей |
| Q601 | Класс точности 0 стандарта ABMA для дюймовых подшипников |
| R | Фланец на наружном кольце |
| RS1 | Уплотнение из бутадиенакрилнитрильного каучука (NBR), армированное листовой сталью, с одной стороны подшипника |
| RSH | Уплотнение из бутадиенакрилнитрильного каучука (NBR), армированное листовой сталью, с одной стороны подшипника |
| RSL | Уплотнение низкого трения из бутадиенакрилнитрильного каучука (NBR), армированное листовой сталью, с одной стороны подшипника |
| RZ | Уплотнение низкого трения из бутадиенакрилнитрильного каучука (NBR), армированное листовой сталью, с одной стороны подшипника |
| S1 | Кольца стабилизированы для рабочих температур до +200 °C |
| S2 | Кольца стабилизированы для рабочих температур до +250 °C |
| T | Буква T с последующим числом обозначает общую ширину спаренных подшипников с расположением по схемам О-образной или «тандем» |
| TH | Сепаратор из текстолита, центрируемый по шарикам |
| TN | Литой сепаратор из полиамида (6,6), центрируемый по шарикам (роликам) |
| TN9 | Литой сепаратор из стеклонаполненного полиамида 6,6 (4,6), центрируемый по шарикам (роликам) |
| TNH | Литой сепаратор из стеклонаполненного полиэфирэфиркетона (PEEK), центрируемый по шарикам |
| U. | Буква U в сочетании с однозначным числом указывает на суженный допуск общей ширины |
| Примеры: U2 - общий допуск по ширине +0,05/0 мм; U4 - общий допуск по ширине +0,10/0 мм | |
| V | Полный комплект роликов (без сепаратора) |
| VA301 | Подшипник для железнодорожных тяговых двигателей |
| VA305 | VA301 + специальный контроль |
| VA321 | Оптимизированная внутренняя конструкция |
| VA350 | Буксовый железнодорожный подшипник |
| VA380 | Буксовый подшипник, соответствующий EN 12080:1998, класс 1 |
| VA3091 | VA301 + VL0241 |
| VA405 | Подшипники для вибромашин с поверхностно-закаленными сепараторами |
| VA406 | VA405 + отверстие с покрытием PTFE |
| VA606 | Бомбинированные дорожки качения на кольцах подшипника и специальная термообработка |
| VA607 | Бомбинированные дорожки качения на кольцах подшипника и специальная термообработка |
| VB022 | Размер фаски на большом торце наружного кольца 0,3 мм |
| VB026 | Размер фаски на большом торце внутреннего кольца 3 мм |
| VB061 | Размер фаски на большом торце наружного кольца 8 мм |
| VB134 | Размер фаски на большом торце внутреннего кольца 1 мм |
| VB406 | Размер фаски на большом торце внутреннего кольца 3 мм и большом торце наружного кольца 2 мм |
| VB481 | Размер фаски на большом торце внутреннего кольца 8,5 мм |
| VC025 | Подшипник со специальными износостойкими дорожками качения для работы в условиях сильно загрязненной среды |
| VC027 | Модифицированная внутренняя геометрия для повышенных предельных величин перекоса |
| VC068 | Повышенная точность вращения и специальная термообработка |
| VE174 | Фиксирующий паз в наружном кольце на большом торце наружного кольца и повышенная точность вращения |
| VE240 | Модифицированный подшипник для больших величин осевого смещения |
| VE447 | Тугое кольцо с тремя резьбовыми отверстиями на одном торце под рым-болты |
| VE447E | Тугое кольцо с тремя резьбовыми отверстиями на одном торце и тремя рым-болтами в комплекте |
| VE552(E) | Наружное кольцо с тремя равноотстоящими резьбовыми отверстиями на одном торце под рым-болты, буква Е означает, что рым-болты входят в комплект подшипника |
| VE553(E) | То же, что VE552, но с резьбовыми отверстиями на обоих торцах |
| VE632 | Свободное кольцо с тремя резьбовыми отверстиями на одном торце под рым-болты |
| VG114 | Сепаратор из штампованной стали с поверхностной закалкой |
| VH | Полный комплект роликов (без сепаратора), самоудерживающийся |
| VL0241 | Электроизоляционное покрытие оксидом алюминия наружной поверхности наружного кольца, напряжение до 1 000 В постоянного тока |
| VL2071 | Электроизоляционное покрытие оксидом алюминия посадочной поверхности внутреннего кольца, выдерживает постоянное напряжение до 1 000 В |
| VQ015 | Bнутреннее кольцо с комбинированной дорожкой качения для компенсации увеличенного перекоса |
| VQ051 | Модифицированная внутренняя геометрия для повышенных предельных величин перекоса |
| VQ267 | Суженный допуск ширины внутреннего кольца, +0,025 мм |
| VQ424 | Точность вращения выше, чем C08 |
| VQ495 | То же, что CL7C, но с уменьшенными или смещенными допусками наружного диаметра |
| VQ506 | Уменьшенный допуск ширины внутреннего кольца |
| VQ507 | То же, что CL7C, но с уменьшенными или смещенными допусками наружного диаметра |
| VQ523 | То же, что CL7C, но с уменьшенным допуском ширины внутреннего кольца и уменьшенными или смещенными допусками наружного диаметра |
| VT143 | Закладная антизадирная пластичная смазка |
| VT378 | Нетоксичная пластичная смазка (допускается контакт с продуктами питания) |
| W | Модифицированные допуски ширины кольца, +0,05/0 мм |
| Сферические роликоподшипники: подшипник без кольцевой канавки и смазочных отверстий в наружном кольце | |
| W20 | Три смазочных отверстия в наружном кольце |
| W26 | Шесть смазочных отверстий во внутреннем кольце |
| W33 | Кольцевая канавка и три смазочных отверстия в наружном кольце |
| W513 | W26 + W33 |
| W64 | Подшипник с антифрикционным наполнителем Solid Oil |
| W77 | Заглушенные смазочные отверстия W33 |
| WT | Пластичная смазка на основе полимочевины, класс консистенции NLGI 2-3, для интервала температур от -40 до +160 °C (стандартное количество) |
| X | Основные размеры приведены в соответствие стандарту ISO |
| Y | Штампованный латунный сепаратор, центрируемый по шарикам |
| Z | Штампованная защитная шайба из листовой стали с одной стороны подшипника |
| ZNR | Канавка под стопорное кольцо на наружном кольце подшипника, в комплекте со стопорным кольцом, штампованная защитная шайба с противоположной стороны |
SKF深沟球轴承6319轴承我司目前有部分库存，您可致电我司咨询销售人员关于轴承6319的图纸、轴承6319价格或同型号其他品牌替换等资料！我司与SKF厂家常年批量订购6319深沟球轴承，以保证6319轴承质量正宗，价格最优。订购原装SKF 6319轴承请拨打：0532-83735255、13061287818
热销轴承型号：上一篇：FAG轴承6202-C-2HRS KOYO NUP216轴承 TIMKEN 5066/05185D/X1S-05066轴 KOYO 22VS2814E轴承 SKF NA6903轴承 NSK 7009ATYNSULP4轴承 NACHI 5202A轴承 NSK T7FC070轴承 TIMKEN T82轴承 KOYO 53234U轴承 下一篇：JNS轴承NURT50-1R
热销轴承型号：上一篇：FAG轴承6202-C-2HRS KOYO NUP216轴承 TIMKEN 5066/05185D/X1S-05066轴 KOYO 22VS2814E轴承 SKF NA6903轴承 NSK 7009ATYNSULP4轴承 NACHI 5202A轴承 NSK T7FC070轴承 TIMKEN T82轴承 KOYO 53234U轴承 下一篇：JNS轴承NURT50-1R
SKF轴承6319轴承图纸
热门型号
- IKO RNA4922UU轴承
- KOYO 46348轴承
- SKF NU1884M轴承
- KOYO 43VP5240轴承
- TIMKEN HM252343/HM252311D/HM25
- IKO BAM812轴承
- NTN NKX50轴承
- NACHI 23028E轴承
- TIMKEN 78255D/78537/Y1S-78537
- NTN MR405228+MI-314028轴承
- IKO GS3052轴承
- TIMKEN T251轴承
- SKF 2214轴承
- KOYO N218轴承
- FAG NU1068M1轴承
- NTN BR42轴承
- IKO TAM1825轴承
- NTN NUP314轴承
- INA KR19PPSK轴承
- IKO GE60GS-2RS轴承
