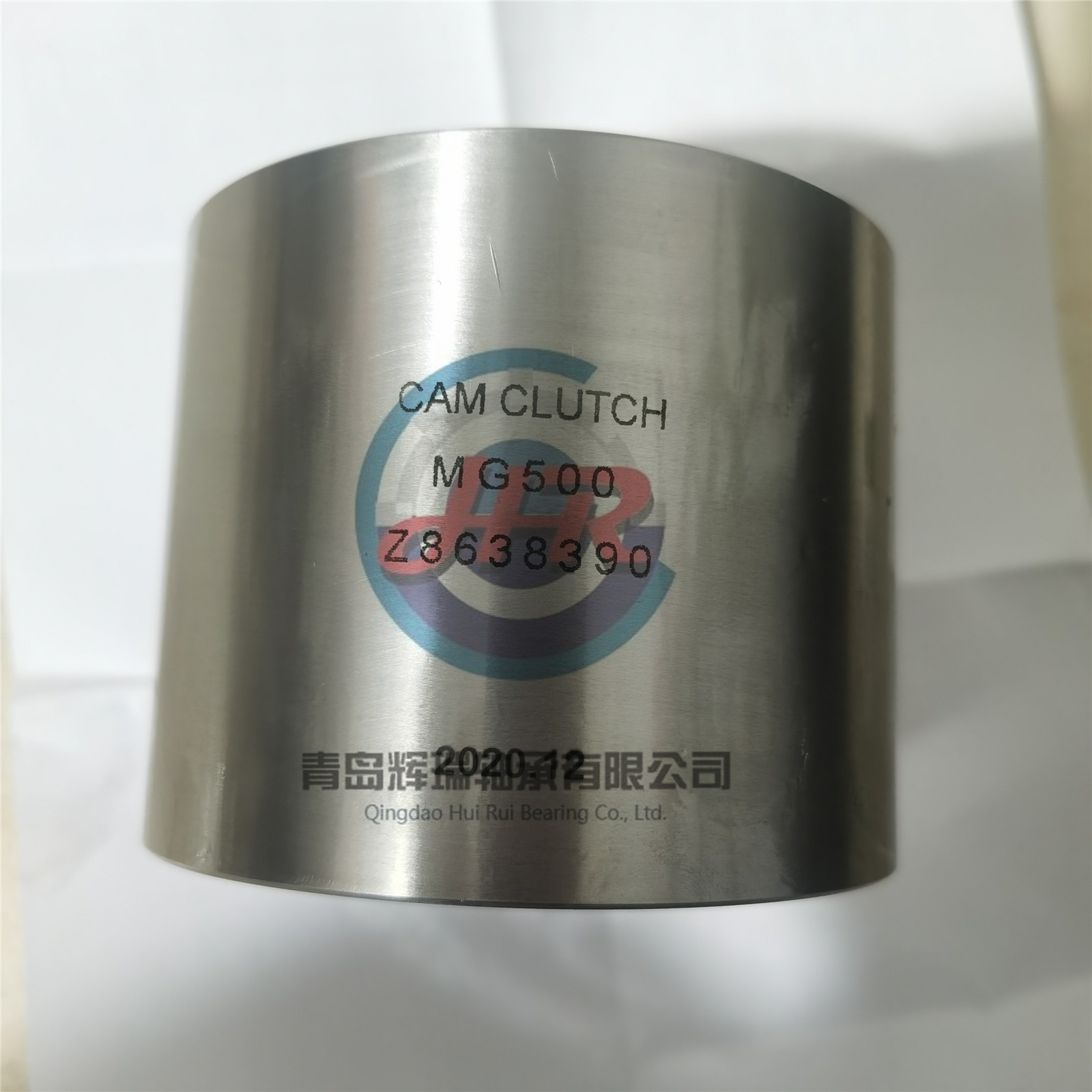

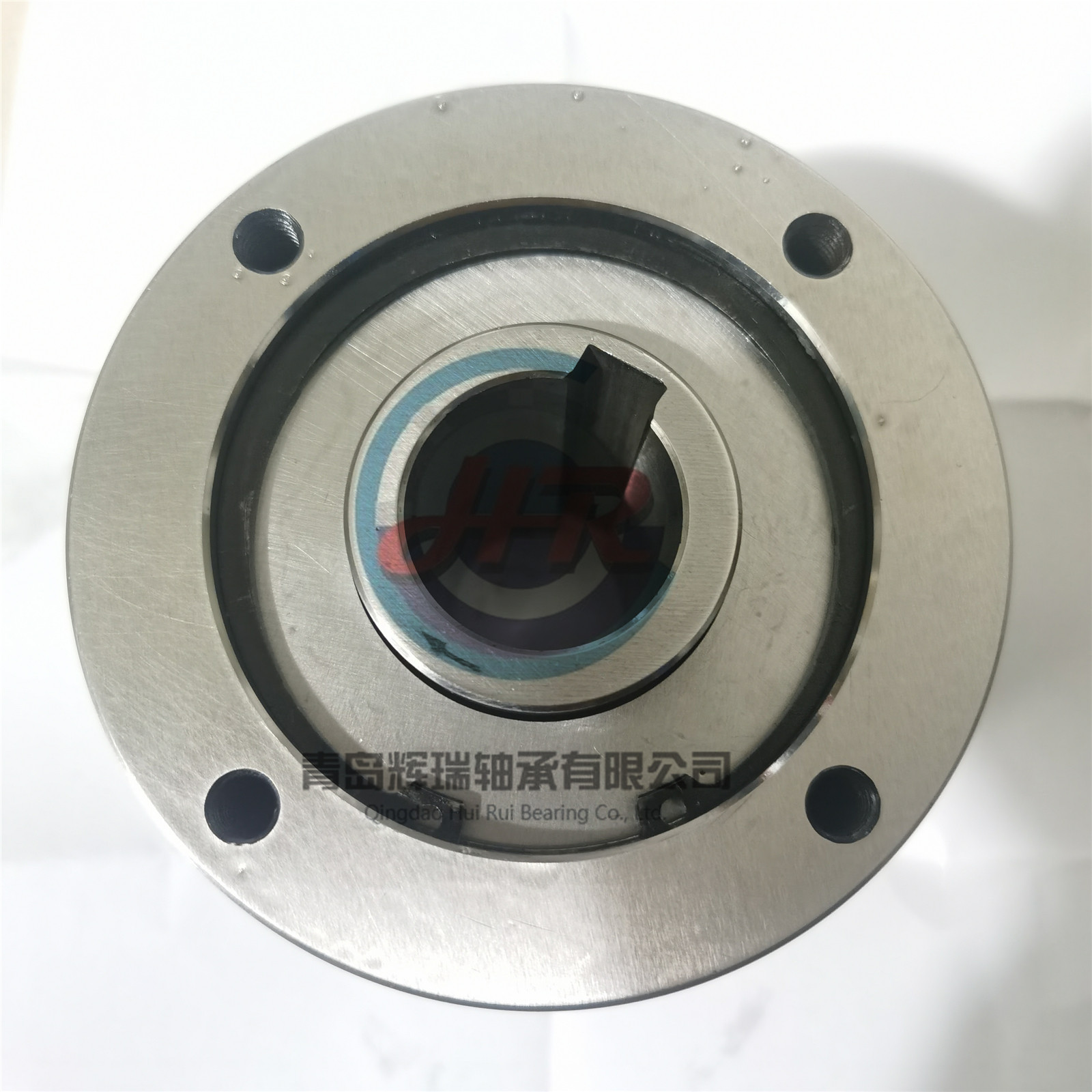

RUIJING 单向离合器轴承 MG500 FSO500 FRS500 RMS21
型号 MZ60G-50 大允许扭矩（N.m）2,110 高空转速度（内圈）1,200（外圈）250 大分度频率（次/分）150 空转摩擦扭矩（N.m）0.98
轴孔（直径H7）50 键槽 14*3.8 倒角J 1.5 内圈宽度A 90 外圈C 88 外径B（h7）155 内圈F 80 定心槽直径E 125 倒角K 1.3 安装锥孔（PCD D）140 有效螺丝长度S 16 尺寸（H-m数量-直径*节距）8-M8*1.25 重量 9.5kg 转动惯量3.38*10﹣2 kg·m2
型号 MZ60G-55 大允许扭矩（N.m）2,110 高空转速度（内圈）1,200（外圈）250 大分度频率（次/分）150 空转摩擦扭矩（N.m）0.98
轴孔（直径H7）55 键槽 16*4.3 倒角J 1.5 内圈宽度A 90 外圈C 88 外径B（h7）155 内圈F 80 定心槽直径E 125 倒角K 1.3 安装锥孔（PCD D）140 有效螺丝长度S 16 尺寸（H-m数量-直径*节距）8-M8*1.25 重量 9.5kg 转动惯量3.38*10﹣2 kg·m2
型号 MZ60G 大允许扭矩（N.m）2,110 高空转速度（内圈）1,200（外圈）250 大分度频率（次/分）150 空转摩擦扭矩（N.m）0.98
轴孔（直径H7）60 键槽 18*4.4 倒角J 1.5 内圈宽度A 90 外圈C 88 外径B（h7）155 内圈F 80 定心槽直径E 125 倒角K 1.3 安装锥孔（PCD D）140 有效螺丝长度S 16 尺寸（H-m数量-直径*节距）8-M8*1.25 重量 9.5kg 转动惯量3.38*10﹣2 kg·m2
MZ系列凸轮离合器两端配有防尘轴承，內部已经注入特殊的润滑脂，使用时不需要润滑。
与皮带轮、齿轮或链轮配合时，將离合器插入皮带轮、齿轮或链轮的 孔（具有JIS標准f6级公差）並將螺栓（高抗拉强度）旋入离合器端面的牙孔內来紧固。
外部载荷要使用其他的装置来支撑，不能直接作用在凸轮离合器上。
离合器与轴的联结仅能使用平键，请勿使用锥形键。
当將离合器安装到轴上时，应將推力作用於离合器的內圈，请勿作用於外圈。
此系列凸轮离合器的工作环境温度：-5℃至40℃
安装及使用
1.当将链轮齿或齿轮安装至外座圈时，利用外座圈的外圈尺寸（尺寸B）将一个定心法兰装入齿轮或链轮齿。然后以10.9或更大的张紧力的螺栓将其固定到外座圈的螺栓孔中。
2.使用方法和其他型号的安装请参照MZ系列进行。
Installation and Usage
1.When mounting sprockets or gears to the outer race, use the outer race dimension（dimension B）to make a cemtering flange in the gear or sprocket. Then attach firmly with bolts of tensile strength 10.9 or greater to the tapped holes in the outer race.
2.Please refer to MZ Series for usage and other types of installations.
单向凸轮离合器轴承CKA系列：CKA1/CKA2/CKA3/CKA4/CKA5/CKA6/CKA7/CKA8/CKA9/CKA10/CKA11/CKA12/CKA13/CKA14/CKA15/CKA16/CKA17/CKA18/CKA19/CKA20/CKA21/CKA22/CKA23/CKA24/CKA25/CKA26/CKA27/CKA28
单向凸轮离合器轴承CKB（B200）系列：B203/B204/B205/B206/B207/B208/B209/B210/B211/B212/B213/B214
单向凸轮离合器轴承BSEU系列：BSEU40-20/BSEU40-25/BSEU40-30/BSEU40-35/BSEU40-40/BSEU70-45/BSEU70-50/BSRU70-55/BSEU70-60/BSEU70-65/BSEU70-70/BSEU90-75/BSEU90-80/BSEU90-85/BSEU90-90
单向凸轮离合器轴承BST系列：BST30/BST50/BST65/BST75/BST85/BST95/BST110/BST135/BST160/BST200/BST220/BST250/BST270/BST300/BST335/BST350/BST425/BST450
单向离合器轴承FSO系列：FSO300/FSO400/FSO500/FSO600/FSO700/FSO750/FSO800/FSO900/FSO1027
凸轮离合器轴承HYC-C系列：HYC8C/HYC12C/HYC15C/HYC17C/HYC20C/HYC25C/HYC30C/HYC35C/HYC40C/HYC45C/HYC50C/HYC60C/HYC70C/HYC80C/HYC90C
凸轮离合器轴承HYC-S系列 ：HYC8S/HYC10S/HYC12S/HYC15S/HYC20S/HYC25S/HYC30S/HYC35S/HYC40S/HYC45S/HYC50S/HYC60S
单向凸轮离合器轴承LD系列 ：LD04/LD05/LD06/LD07/LD08
凸轮离合器轴承PB系列 ：PB3/PB5/PB6/PB8/PB10/PB12/PB14
单向凸轮离合器轴承MI系列： MI300/MI400/MI500/MI600/MI700/MI750/MI800/MI900/MI1000/MI1100/MI1200/MI1300
单向凸轮离合器轴承MG系列：MG300/MG400/MG500/MG600/MG700/MG750/MG800/MG900/MG100/MG1100/MG1200/MG1300
单向凸轮离合器轴承MX系列：MX22/MX35/MX50/MX70
单向凸轮离合器轴承TFS系列：TFS12/TFS15/TFS17/TFS20/TFS25/TFS30/TFS35/TFS40/TFS45/TFS50/TFS60/TFS70/TFS80/
单向凸轮离合器轴承AS系列：AS8/AS10/AS12/AS15/AS20/AS25/AS30/AS35/AS40/AS45/AS50/AS60/
单向凸轮离合器轴承BR系列：BR20/BR25/BR30/BR35/BR40/BR45/BR50/BR60/BR70/BR80/BR90/BR100/R130/BR150/BR180/BR190/BR220/BR240/
单向离合器轴承CLD标准系列：CLD04-09-06/CLD04-10-16/CLD04-13-3.1/CLD06-12-06/CLD06-16-3.5/CLD08-16-5.5/CLD08-16-09/
单向滚针轴承： (1)HF0406/HF0612/HF0812/HF1012/HF1216
HF1416/HF1616/HF1816/HF2016/HF2520/HF3020/HF3520
(2)HFL0822/HFL1022/HFL1226/HFL1426/HFL1626/HFL1826/
HFL2026/HFL2530/HFL3030/HFL3530
(3)RC040708/RC061008/RC081208/RC101410/RC121610/RC162110
(4)RCB061014/RCB081214/RCB101416/RCB121616/RCB162117
单向离合器轴承：CK-A1542/CK-A1747/CK-A2052/CK-A2562/CK-A3072/CK-A3580/CK-A4090/CK-A45100/CK-A50110/CK-A60130/CK-A65140/CK-A70150/CK-A75160/CK-A80170/CK-A1250/CK-A1855/CK-A2060/CK-A2563/CK-A2870/CK-A3080T/CK-A3585/CK-A35100/CK-A35140/CK-A40110/CK-A10125/CK-A20130/CK-A55160/CK-A58130/CK-A60180
单向轴承：BB15/BB17/BB20/BB25/BB30/BB35/BB40/ BB15-1K-K/BB17-1K-K/BB20-1K-K/BB25-1K-K/BB30-1K-K/BB35-1K-K/BB40-1K-K/BB15-2K-K/BB17-2K-K/BB20-2K-K/BB25-2K-K/BB30-2K-K/BB35-2K-K/BB40-2K-K/BB15-2GD/BB17-2GD/BB20-2GD/BB25-2GD/BB30-2GD/BB35-2GD/BB40-2GD/ BB15-2GD1K-K/BB17-2GD1K-K/BB20-2GD1K-K/BB25-2GD1K-K/BB30-2GD1K-K/BB35-2GD1K-K/BB40-2GD1K-K/
单向凸轮离合器轴承MZ….G系列MZ15G/MZ17G/MZ20G/MZ30-22G/MZ30-25G/MZ30G/MZ35G/MZ45-40G/MZ45-40G/MZ60-50G/MZ60-55G/MZ60G/MZ70-65G/MZ70G/
单向离合器轴承BS系列：BS30/BS50/BS65/BS75/BS85//BS95//BS110//BS135//BS160//BS200/BS220/BS250//BS270/BS300/BS335/BS350//BS425/BS450
单向离合器轴承BS…R系列：BS30RBS50RBS65RBS75RBS85RRBS95RRBS110RRBS135RRBS160RRBS200RBS220RBS250RRBS270RBS300RBS335RBS350RRBS425RBS450R
单向凸轮离合器轴承BW（BWC）系列：BW-13161/BW-13167/BW-13167MZ/BW-13214/BW-13214/BW-13231/BW-13243/BW-13244/BW-13255/BWC-13168/BWC-13219A/BWC-13229/BWC-13230/BWC-13236/BWC-13239/BWC-13239B/BWC-13251/BWC-13261Z/ BWX134939/BWX13219/BWX132640/BWC13230/BWC13244/BWX132909/BWX133339/BWC13167/BWC13239/BWC13168/BWX13261/BWX133403
单向楔块超越离合器轴承CKZ系列：CKZ1/CKZ2/CKZ3/CKZ4/CKZ5/CKZ6/CKZ7/CKZ8/CKZ9/CKZ10/CKZ11/CKZ12/CKZ13/CKZ14/CKZ15/CKZ16/CKZ17/CKZ18/CKZ19/CKZ20/CKZ21/CKZ
