| 品牌 | NB | 型号 | SMSF-30 | 旧型号 | SMSF30 |
| 内径 | 30（mm） | 外径 | 45（mm） | 厚度 | 64（mm） |
| 重量 | 1（kg） | 保持架及其材料 | J钢板冲压 | 使用特性 | 高温 |
| 用途 | 通用 | 滚动体列数 | 单列 | 滚道类型 | 直线滚道 |
| 样品或现货 | 现货 | 轴承材质 | 高温轴承钢 | 滚动体类型 | 球 |
| 角度 | 15度 | 密封盖 | 双面密封 | 滚动体 | 钢球 |
| 类型 | 直线运动轴承 |

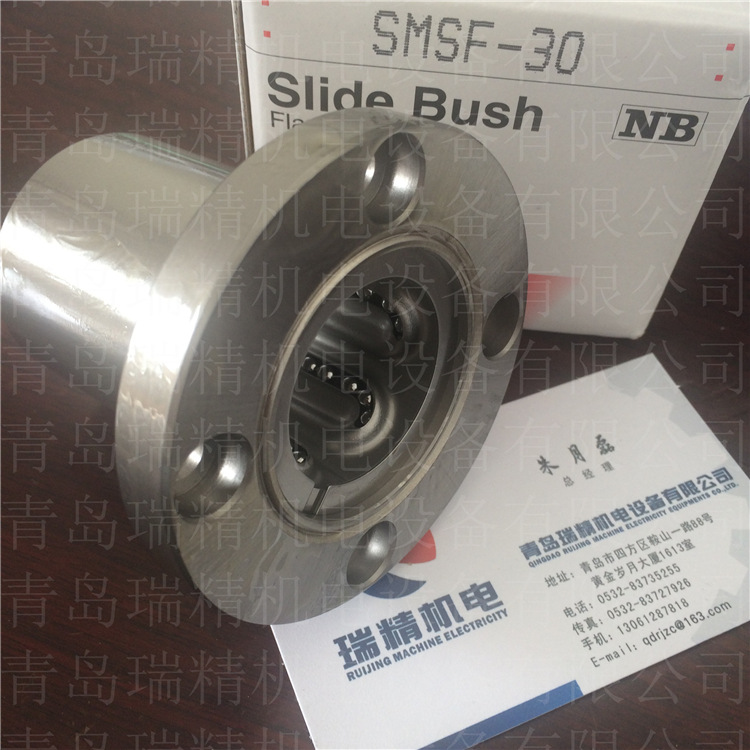

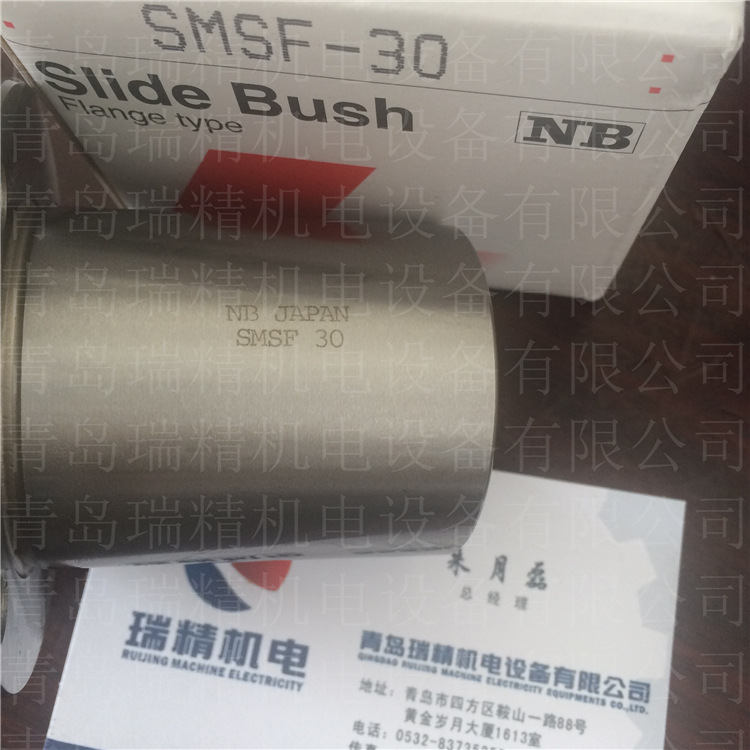

进口NB轴承SMSF-30圆法兰直线轴承
进口NB轴承SMSF-30圆法兰直线轴承564t-A轴承尺寸|轴承规格参数|轴承报价
内径：30mm
外径：45mm
宽度：64mm
型号：进口NB轴承SMSF-30圆法兰直线轴承
类型：进口NB轴承SMSF-30圆法兰直线轴承
品牌：进口NB轴承SMSF-30圆法兰直线轴承
备注：进口NB轴承SMSF-30圆法兰直线轴承
丸軸を案内に使用しているため、空間を有効に利用できると同時に、コンパクトな機構設計を可能にします。
搬送装置や食品機械?1?71?1?771?1?71?1?7779?1?71?1?771?1?71?1?7779半導体製造装置など多くの産業分野で活躍するNBスライドブッシュは、今や【直線運動のスタンダードパーツ】として、多くのお客様のご支持をいただいています。
スチール製のシングルタイプで、外筒の中に保持器が挿入されおり、サイドリングを装着しているSM形の丸フランジ形です。
仕様 耐食仕様 材質 スチール 軸径(Φmm) 30 質量(g) 470 シール 両側シール 寸法L(mm) 64(±0.3) 寸法t(mm) 10 寸法D(Φmm) 45(許容差：0～-19μm) 取付穴(mm) 6.6×11×6.1(X×Y×Z) P.C.D(mm) 60 直角度(μm) 15 基本定格荷重C(N) 1570(動)基本定格荷重Co(N) 2740(静) 寸法Df(mm) 74 寸法dr(Φmm) 30(許容差：0～-10μm) 偏心 15μm
part number
L
0.3
mm
standard anticorrosion dr D
tolerance
mm m
tolerance
mm m
steel retainer resin retainer stainless retainer resin retainer
19
0
13
12
0
9
SMF 6 SMF 6G SMSF 6 SMSF 6G 6
SMF 8s SMF8sG SMSF8s SMSF8sG 8 15 17
SMF 8 SMF 8G SMSF 8 SMSF 8G 8 15 24
29
0
16
SMF 10 SMF10G SMSF10 SMSF10G 10 19
SMF 12 SMF12G SMSF12 SMSF12G 12 21 30
SMF 13 SMF13G SMSF13 SMSF13G 13 23 32
SMF 16 SMF16G SMSF16 SMSF16G 16 28 37
42
0
19
32
0
10
SMF 20 SMF20G SMSF20 SMSF20G 20
SMF 25 SMF25G SMSF25 SMSF25G 25 40 59
SMF 30 SMF30G SMSF30 SMSF30G 30 45 64
70
0
22
52
0
12
SMF 35 SMF35G SMSF35 SMSF35G 35
SMF 40 SMF40G SMSF40 SMSF40G 40 60 80
SMF 50 SMF50G SMSF50 SMSF50G 50 80 100
0 110
25
0 90
15
SMF 60 SMF60G SMSF60 SMSF60G 60
SMF 80 80 120 140
SMF100 100 0/ 20 150 0/ 29
SMF TYPE
Round Flange Type
part number
L
0.3
mm
standard anticorrosion dr D
tolerance
mm m
tolerance
mm m
steel retainer resin retainer stainless retainer resin retainer
19
0
13
12
0
9
SMF 6 SMF 6G SMSF 6 SMSF 6G 6
SMF 8s SMF8sG SMSF8s SMSF8sG 8 15 17
SMF 8 SMF 8G SMSF 8 SMSF 8G 8 15 24
29
0
16
SMF 10 SMF10G SMSF10 SMSF10G 10 19
SMF 12 SMF12G SMSF12 SMSF12G 12 21 30
SMF 13 SMF13G SMSF13 SMSF13G 13 23 32
SMF 16 SMF16G SMSF16 SMSF16G 16 28 37
42
0
19
32
0
10
SMF 20 SMF20G SMSF20 SMSF20G 20
SMF 25 SMF25G SMSF25 SMSF25G 25 40 59
SMF 30 SMF30G SMSF30 SMSF30G 30 45 64
70
0
22
52
0
12
SMF 35 SMF35G SMSF35 SMSF35G 35
SMF 40 SMF40G SMSF40 SMSF40G 40 60 80
SMF 50 SMF50G SMSF50 SMSF50G 50 80 100
0 110
25
0 90
15
SMF 60 SMF60G SMSF60 SMSF60G 60
SMF 80 80 120 140
SMF100 100 0/ 20 150 0/ 29 175
part number structure
example SMSF 25 G UU SK
SMF
SMSF
specification
standard
anticorrosion
blank steel
G resin
inner contact diameter
retainer material
blank without seal
UU seals on both sides
seal
blank no surface treatment
electroless nickel plating
Raydent treatment
industrial chrome plating
black oxide*
SK
RD
SB
SC
outer cylinder surface treatment
-
*not available in SMSF type
This type is a metric dimension series widely used in
Japan and other countries.D-29
SLIDE GUIDE
BALL SPLINE
ROTARY BALL SPL NE I
TOPBALL PRODUCTS SLIDE BUSH SLIDE UNIT
STROKE BUSH
SLIDE ROTARY BUSH
SLIDE SHAFT
SLIDE WAY
GONIO WAY
SLIDE TABLE
1N 0.102kgf ACTUATOR SLIDE SCREW
shaft
diameter
perpen- basic load rating
dicularity
major dimensions
mass
g
static
Co
N
dynamic
C
N
eccentricity
m
flange
m mm
X Y Z
mm
P.C.D.
mm
t
mm
Df
mm
206 265 24 6
12 12
28 5 20 3.5 6 3.1
32 5 24 3.5 6 3.1 176 216 32 8
32 5 24 3.5 6 3.1 274 392 37 8
40 6 29 4.5 7.5 4.1 372 549 72 10
42 6 32 4.5 7.5 4.1 510 784 76 12
43 6 33 4.5 7.5 4.1 510 784 88 13
48 6 38 4.5 7.5 4.1 774 1,180 120 16
882 1,370 180 20
15 15
54 8 43 5.5 9 5.1
62 8 51 5.5 9 5.1 980 1,570 340 25
74 10 60 6.6 11 6.1 1,570 2,740 470 30
1,670 3,140 650 35
20 20
82 10 67 6.6 11 6.1
96 13 78 9 14 8.1 2,160 4,020 1,060 40
116 13 98 9 14 8.1 3,820 7,940 2,200 50
4,700 10,000 3,000 60
25 25
134 18 112 11 17 11.1
164 18 142 11 17 11.1 7,350 16,000 5,800 80
200 20 175 14 20 13.1 30 30 14,100 34,800 10,600 1
