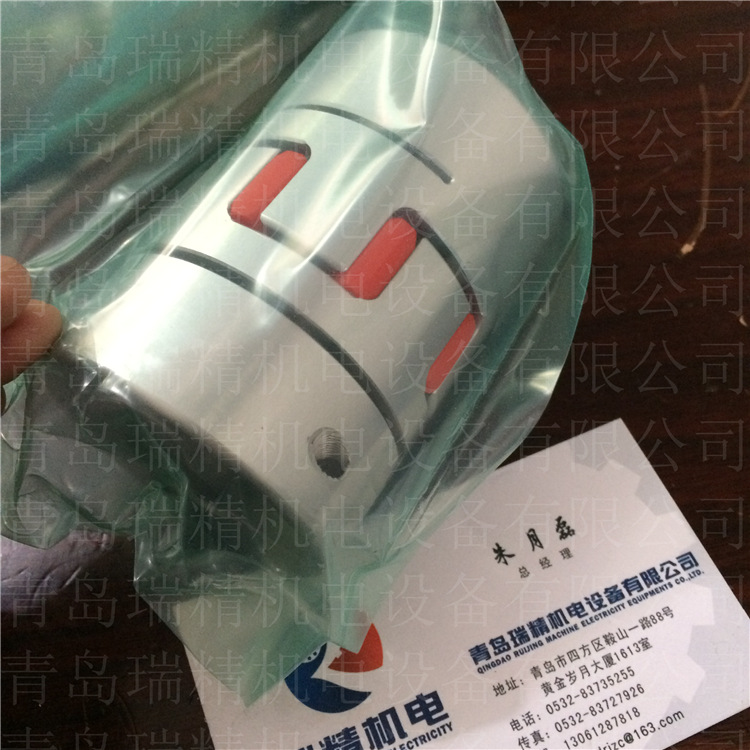

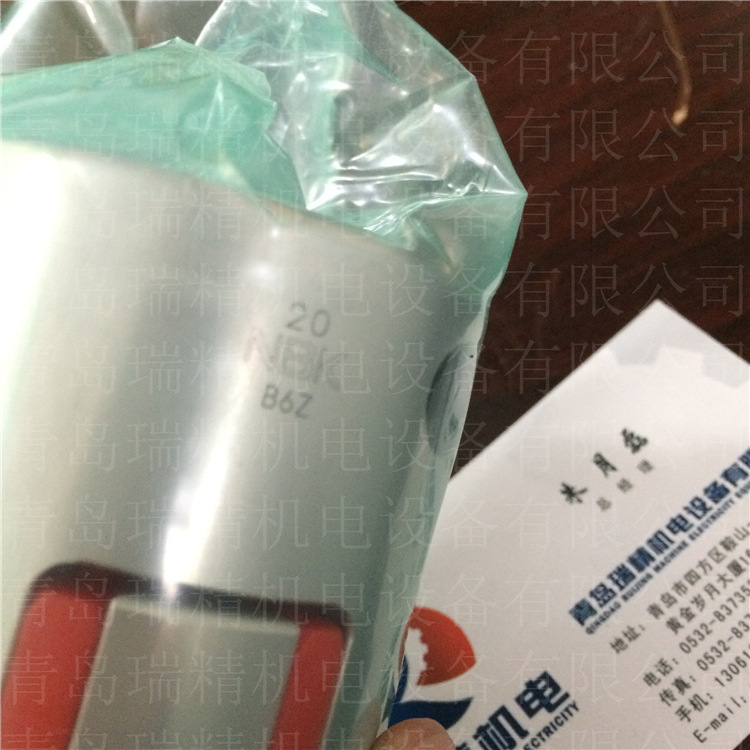

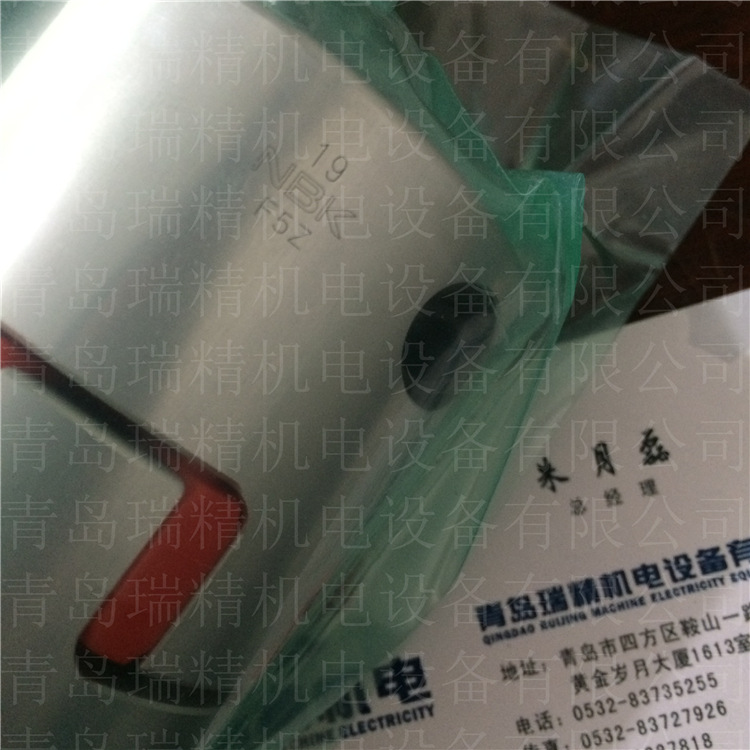

锅屋百迪NBK联轴器MJC-55CS-RD-19-20梅花型挠性联轴器
锅屋百迪NBK联轴器MJC-55CS-RD-19-20梅花型挠性联轴器










型号列表

MJC-30K-ERD
MJC-30K-ERD-10-10MJC-30K-ERD-10-11MJC-30K-ERD-10-12MJC-30K-ERD-10-14MJC-30K-ERD-10-15MJC-30K-ERD-10-16MJC-30K-ERD-11-11MJC-30K-ERD-11-12MJC-30K-ERD-11-14MJC-30K-ERD-11-15MJC-30K-ERD-11-16MJC-30K-ERD-12-12MJC-30K-ERD-12-14MJC-30K-ERD-12-15MJC-30K-ERD-12-16MJC-30K-ERD-14-14MJC-30K-ERD-14-15MJC-30K-ERD-14-16MJC-30K-ERD-15-15MJC-30K-ERD-15-16MJC-30K-ERD-16-16
MJC-40K-ERD
MJC-40K-ERD-10-10MJC-40K-ERD-10-11MJC-40K-ERD-10-12MJC-40K-ERD-10-14MJC-40K-ERD-10-15MJC-40K-ERD-10-16MJC-40K-ERD-10-18MJC-40K-ERD-10-19MJC-40K-ERD-10-20MJC-40K-ERD-10-22MJC-40K-ERD-10-24MJC-40K-ERD-10-25MJC-40K-ERD-11-11MJC-40K-ERD-11-12MJC-40K-ERD-11-14MJC-40K-ERD-11-15MJC-40K-ERD-11-16MJC-40K-ERD-11-18MJC-40K-ERD-11-19MJC-40K-ERD-11-20MJC-40K-ERD-11-22MJC-40K-ERD-11-24MJC-40K-ERD-11-25MJC-40K-ERD-12-12MJC-40K-ERD-12-14MJC-40K-ERD-12-15MJC-40K-ERD-12-16MJC-40K-ERD-12-18MJC-40K-ERD-12-19MJC-40K-ERD-12-20MJC-40K-ERD-12-22MJC-40K-ERD-12-24MJC-40K-ERD-12-25MJC-40K-ERD-14-14MJC-40K-ERD-14-15MJC-40K-ERD-14-16MJC-40K-ERD-14-18MJC-40K-ERD-14-19MJC-40K-ERD-14-20MJC-40K-ERD-14-22MJC-40K-ERD-14-24MJC-40K-ERD-14-25MJC-40K-ERD-15-15MJC-40K-ERD-15-16MJC-40K-ERD-15-18MJC-40K-ERD-15-19MJC-40K-ERD-15-20MJC-40K-ERD-15-22MJC-40K-ERD-15-24MJC-40K-ERD-15-25MJC-40K-ERD-16-16MJC-40K-ERD-16-18MJC-40K-ERD-16-19MJC-40K-ERD-16-20MJC-40K-ERD-16-22MJC-40K-ERD-16-24MJC-40K-ERD-16-25MJC-40K-ERD-18-18MJC-40K-ERD-18-19MJC-40K-ERD-18-20MJC-40K-ERD-18-22MJC-40K-ERD-18-24MJC-40K-ERD-18-25MJC-40K-ERD-19-19MJC-40K-ERD-19-20MJC-40K-ERD-19-22MJC-40K-ERD-19-24MJC-40K-ERD-19-25MJC-40K-ERD-20-20MJC-40K-ERD-20-22MJC-40K-ERD-20-24MJC-40K-ERD-20-25MJC-40K-ERD-22-22MJC-40K-ERD-22-24MJC-40K-ERD-22-25MJC-40K-ERD-24-24MJC-40K-ERD-24-25MJC-40K-ERD-25-25
MJC-55K-ERD
MJC-55K-ERD-10-10MJC-55K-ERD-10-11MJC-55K-ERD-10-12MJC-55K-ERD-10-14MJC-55K-ERD-10-15MJC-55K-ERD-10-16MJC-55K-ERD-10-18MJC-55K-ERD-10-19MJC-55K-ERD-10-20MJC-55K-ERD-10-22MJC-55K-ERD-10-24MJC-55K-ERD-10-25MJC-55K-ERD-10-28MJC-55K-ERD-10-30MJC-55K-ERD-10-32MJC-55K-ERD-11-11MJC-55K-ERD-11-12MJC-55K-ERD-11-14MJC-55K-ERD-11-15MJC-55K-ERD-11-16MJC-55K-ERD-11-18MJC-55K-ERD-11-19MJC-55K-ERD-11-20MJC-55K-ERD-11-22MJC-55K-ERD-11-24MJC-55K-ERD-11-25MJC-55K-ERD-11-28MJC-55K-ERD-11-30MJC-55K-ERD-11-32MJC-55K-ERD-12-12MJC-55K-ERD-12-14MJC-55K-ERD-12-15MJC-55K-ERD-12-16MJC-55K-ERD-12-18MJC-55K-ERD-12-19MJC-55K-ERD-12-20MJC-55K-ERD-12-22MJC-55K-ERD-12-24MJC-55K-ERD-12-25MJC-55K-ERD-12-28MJC-55K-ERD-12-30MJC-55K-ERD-12-32MJC-55K-ERD-14-14MJC-55K-ERD-14-15MJC-55K-ERD-14-16MJC-55K-ERD-14-18MJC-55K-ERD-14-19MJC-55K-ERD-14-20MJC-55K-ERD-14-22MJC-55K-ERD-14-24MJC-55K-ERD-14-25MJC-55K-ERD-14-28MJC-55K-ERD-14-30MJC-55K-ERD-14-32MJC-55K-ERD-15-15MJC-55K-ERD-15-16MJC-55K-ERD-15-18MJC-55K-ERD-15-19MJC-55K-ERD-15-20MJC-55K-ERD-15-22MJC-55K-ERD-15-24MJC-55K-ERD-15-25MJC-55K-ERD-15-28MJC-55K-ERD-15-30MJC-55K-ERD-15-32MJC-55K-ERD-16-16MJC-55K-ERD-16-18MJC-55K-ERD-16-19MJC-55K-ERD-16-20MJC-55K-ERD-16-22MJC-55K-ERD-16-24MJC-55K-ERD-16-25MJC-55K-ERD-16-28MJC-55K-ERD-16-30MJC-55K-ERD-16-32MJC-55K-ERD-18-18MJC-55K-ERD-18-19MJC-55K-ERD-18-20MJC-55K-ERD-18-22MJC-55K-ERD-18-24MJC-55K-ERD-18-25MJC-55K-ERD-18-28MJC-55K-ERD-18-30MJC-55K-ERD-18-32MJC-55K-ERD-19-19MJC-55K-ERD-19-20MJC-55K-ERD-19-22MJC-55K-ERD-19-24MJC-55K-ERD-19-25MJC-55K-ERD-19-28MJC-55K-ERD-19-30MJC-55K-ERD-19-32MJC-55K-ERD-20-20MJC-55K-ERD-20-22MJC-55K-ERD-20-24MJC-55K-ERD-20-25MJC-55K-ERD-20-28MJC-55K-ERD-20-30MJC-55K-ERD-20-32MJC-55K-ERD-22-22MJC-55K-ERD-22-24MJC-55K-ERD-22-25MJC-55K-ERD-22-28MJC-55K-ERD-22-30MJC-55K-ERD-22-32MJC-55K-ERD-24-24MJC-55K-ERD-24-25MJC-55K-ERD-24-28MJC-55K-ERD-24-30MJC-55K-ERD-24-32MJC-55K-ERD-25-25MJC-55K-ERD-25-28MJC-55K-ERD-25-30MJC-55K-ERD-25-32MJC-55K-ERD-28-28MJC-55K-ERD-28-30MJC-55K-ERD-28-32MJC-55K-ERD-30-30MJC-55K-ERD-30-32MJC-55K-ERD-32-32
MJC-65K-ERD
MJC-65K-ERD-14-14MJC-65K-ERD-14-15MJC-65K-ERD-14-16MJC-65K-ERD-14-18MJC-65K-ERD-14-19MJC-65K-ERD-14-20MJC-65K-ERD-14-22MJC-65K-ERD-14-24MJC-65K-ERD-14-25MJC-65K-ERD-14-28MJC-65K-ERD-14-30MJC-65K-ERD-14-32MJC-65K-ERD-14-35MJC-65K-ERD-14-38MJC-65K-ERD-15-15MJC-65K-ERD-15-16MJC-65K-ERD-15-18MJC-65K-ERD-15-19MJC-65K-ERD-15-20MJC-65K-ERD-15-22MJC-65K-ERD-15-24MJC-65K-ERD-15-25MJC-65K-ERD-15-28MJC-65K-ERD-15-30MJC-65K-ERD-15-32MJC-65K-ERD-15-35MJC-65K-ERD-15-38MJC-65K-ERD-16-16MJC-65K-ERD-16-18MJC-65K-ERD-16-19MJC-65K-ERD-16-20MJC-65K-ERD-16-22MJC-65K-ERD-16-24MJC-65K-ERD-16-25MJC-65K-ERD-16-28MJC-65K-ERD-16-30MJC-65K-ERD-16-32MJC-65K-ERD-16-35MJC-65K-ERD-16-38MJC-65K-ERD-18-18MJC-65K-ERD-18-19MJC-65K-ERD-18-20MJC-65K-ERD-18-22MJC-65K-ERD-18-24MJC-65K-ERD-18-25MJC-65K-ERD-18-28MJC-65K-ERD-18-30MJC-65K-ERD-18-32MJC-65K-ERD-18-35MJC-65K-ERD-18-38MJC-65K-ERD-19-19MJC-65K-ERD-19-20MJC-65K-ERD-19-22MJC-65K-ERD-19-24MJC-65K-ERD-19-25MJC-65K-ERD-19-28MJC-65K-ERD-19-30MJC-65K-ERD-19-32MJC-65K-ERD-19-35MJC-65K-ERD-19-38MJC-65K-ERD-20-20MJC-65K-ERD-20-22MJC-65K-ERD-20-24MJC-65K-ERD-20-25MJC-65K-ERD-20-28MJC-65K-ERD-20-30MJC-65K-ERD-20-32MJC-65K-ERD-20-35MJC-65K-ERD-20-38MJC-65K-ERD-22-22MJC-65K-ERD-22-24MJC-65K-ERD-22-25MJC-65K-ERD-22-28MJC-65K-ERD-22-30MJC-65K-ERD-22-32MJC-65K-ERD-22-35MJC-65K-ERD-22-38MJC-65K-ERD-24-24MJC-65K-ERD-24-25MJC-65K-ERD-24-28MJC-65K-ERD-24-30MJC-65K-ERD-24-32MJC-65K-ERD-24-35MJC-65K-ERD-24-38MJC-65K-ERD-25-25MJC-65K-ERD-25-28MJC-65K-ERD-25-30MJC-65K-ERD-25-32MJC-65K-ERD-25-35MJC-65K-ERD-25-38MJC-65K-ERD-28-28MJC-65K-ERD-28-30MJC-65K-ERD-28-32MJC-65K-ERD-28-35MJC-65K-ERD-28-38MJC-65K-ERD-30-30MJC-65K-ERD-30-32MJC-65K-ERD-30-35MJC-65K-ERD-30-38MJC-65K-ERD-32-32MJC-65K-ERD-32-35MJC-65K-ERD-32-38MJC-65K-ERD-35-35MJC-65K-ERD-35-38MJC-65K-ERD-38-38
MJC-80K-ERD
MJC-80K-ERD-20-20MJC-80K-ERD-20-22MJC-80K-ERD-20-24MJC-80K-ERD-20-25MJC-80K-ERD-20-28MJC-80K-ERD-20-30MJC-80K-ERD-20-32MJC-80K-ERD-20-35MJC-80K-ERD-20-38MJC-80K-ERD-20-40MJC-80K-ERD-20-42MJC-80K-ERD-20-45MJC-80K-ERD-22-22MJC-80K-ERD-22-24MJC-80K-ERD-22-25MJC-80K-ERD-22-28MJC-80K-ERD-22-30MJC-80K-ERD-22-32MJC-80K-ERD-22-35MJC-80K-ERD-22-38MJC-80K-ERD-22-40MJC-80K-ERD-22-42MJC-80K-ERD-22-45MJC-80K-ERD-24-24MJC-80K-ERD-24-25MJC-80K-ERD-24-28MJC-80K-ERD-24-30MJC-80K-ERD-24-32MJC-80K-ERD-24-35MJC-80K-ERD-24-38MJC-80K-ERD-24-40MJC-80K-ERD-24-42MJC-80K-ERD-24-45MJC-80K-ERD-25-25MJC-80K-ERD-25-28MJC-80K-ERD-25-30MJC-80K-ERD-25-32MJC-80K-ERD-25-35MJC-80K-ERD-25-38MJC-80K-ERD-25-40MJC-80K-ERD-25-42MJC-80K-ERD-25-45MJC-80K-ERD-28-28MJC-80K-ERD-28-30MJC-80K-ERD-28-32MJC-80K-ERD-28-35MJC-80K-ERD-28-38MJC-80K-ERD-28-40MJC-80K-ERD-28-42MJC-80K-ERD-28-45MJC-80K-ERD-30-30MJC-80K-ERD-30-32MJC-80K-ERD-30-35MJC-80K-ERD-30-38MJC-80K-ERD-30-40MJC-80K-ERD-30-42MJC-80K-ERD-30-45MJC-80K-ERD-32-32MJC-80K-ERD-32-35MJC-80K-ERD-32-38MJC-80K-ERD-32-40MJC-80K-ERD-32-42MJC-80K-ERD-32-45MJC-80K-ERD-35-35MJC-80K-ERD-35-38MJC-80K-ERD-35-40MJC-80K-ERD-35-42MJC-80K-ERD-35-45MJC-80K-ERD-38-38MJC-80K-ERD-38-40MJC-80K-ERD-38-42MJC-80K-ERD-38-45MJC-80K-ERD-40-40MJC-80K-ERD-40-42MJC-80K-ERD-40-45MJC-80K-ERD-42-42MJC-80K-ERD-42-45MJC-80K-ERD-45-45
MJC-95K-ERD
MJC-95K-ERD-25-25MJC-95K-ERD-25-28MJC-95K-ERD-25-30MJC-95K-ERD-25-32MJC-95K-ERD-25-35MJC-95K-ERD-25-38MJC-95K-ERD-25-40MJC-95K-ERD-25-42MJC-95K-ERD-25-45MJC-95K-ERD-25-48MJC-95K-ERD-25-50MJC-95K-ERD-25-55MJC-95K-ERD-28-28MJC-95K-ERD-28-30MJC-95K-ERD-28-32MJC-95K-ERD-28-35MJC-95K-ERD-28-38MJC-95K-ERD-28-40MJC-95K-ERD-28-42MJC-95K-ERD-28-45MJC-95K-ERD-28-48MJC-95K-ERD-28-50MJC-95K-ERD-28-55MJC-95K-ERD-30-30MJC-95K-ERD-30-32MJC-95K-ERD-30-35MJC-95K-ERD-30-38MJC-95K-ERD-30-40MJC-95K-ERD-30-42MJC-95K-ERD-30-45MJC-95K-ERD-30-48MJC-95K-ERD-30-50MJC-95K-ERD-30-55MJC-95K-ERD-32-32MJC-95K-ERD-32-35MJC-95K-ERD-32-38MJC-95K-ERD-32-40MJC-95K-ERD-32-42MJC-95K-ERD-32-45MJC-95K-ERD-32-48MJC-95K-ERD-32-50MJC-95K-ERD-32-55MJC-95K-ERD-35-35MJC-95K-ERD-35-38MJC-95K-ERD-35-40MJC-95K-ERD-35-42MJC-95K-ERD-35-45MJC-95K-ERD-35-48MJC-95K-ERD-35-50MJC-95K-ERD-35-55MJC-95K-ERD-38-38MJC-95K-ERD-38-40MJC-95K-ERD-38-42MJC-95K-ERD-38-45MJC-95K-ERD-38-48MJC-95K-ERD-38-50MJC-95K-ERD-38-55MJC-95K-ERD-40-40MJC-95K-ERD-40-42MJC-95K-ERD-40-45MJC-95K-ERD-40-48MJC-95K-ERD-40-50MJC-95K-ERD-40-55MJC-95K-ERD-42-42MJC-95K-ERD-42-45MJC-95K-ERD-42-48MJC-95K-ERD-42-50MJC-95K-ERD-42-55MJC-95K-ERD-45-45MJC-95K-ERD-45-48MJC-95K-ERD-45-50MJC-95K-ERD-45-55MJC-95K-ERD-48-48MJC-95K-ERD-48-50MJC-95K-ERD-48-55MJC-95K-ERD-50-50MJC-95K-ERD-50-55MJC-95K-ERD-55-55尺寸?CAD

单位 : mm
型号 A L W B C* F E M 螺丝紧固扭矩
(N?m) 标准轴孔径
D1-D2 CAD 请求报价
MJC-30K-EGR 30 11 35 10 1.5 5.5 11 M4 1.7  CAD  请求报价
MJC-40K-EGR 40 25 66 12 2 12.5 18 M5 4  CAD  请求报价
MJC-55K-EGR 55 30 78 14 2 15 27.5 M6 7  CAD  请求报价
MJC-65K-EGR 65 35 90 15 2.5 17.5 31 M8 15  CAD  请求报价
MJC-80K-EGR 80 45 114 18 3 22.5 37 M8 15  CAD  请求报价
MJC-95K-EGR 95 50 126 20 3 25 45.5 M8 15  CAD  请求报价
* 在使用时请一定留出C尺寸。
型号 最大轴孔径
(mm) 额定扭矩*
(N?m) 最大扭矩*
(N?m) 最高转速
(min-1) 惯性力矩**
(Kg?m2) 静态扭转刚性
(N?m/rad) 容许偏心
(mm) 容许偏角
(°) 容许轴向偏差
(mm) 弹性间隔体
硬度 质量**
(g)
MJC-30K-EGR 16 16 32 21000 6.1×10-6 200 0.08 1 0～+ 1.0 D64 43
MJC-40K-EGR 25 21 42 15000 3.6×10-5 3000 0.08 1 0～+ 1.2 D64 130
MJC-55K-EGR 32 75 150 11000 1.6×10-4 9000 0.08 1 0～+ 1.4 D64 310
MJC-65K-EGR 38 200 400 9000 3.6×10-4 13000 0.08 1 0～+ 1.5 D64 510
MJC-80K-EGR 45 405 810 7000 1.1×10-3 14000 0.08 1 0～+ 1.8 D64 1000
MJC-95K-EGR 55 560 1120 6000 2.3×10-3 15000 0.08 1 0～+ 2.0 D64 1500
* 无需根据负荷变化修正额定扭矩和最大扭矩。但环境温度高于30℃时，请依据表中的温度补正系数调整额定扭矩及最大扭矩。MJC-K的可温度为-20℃～60℃。
** 最大轴孔径时的值。
型号 标准轴孔径　D1-D2
10 11 12 14 15 16 18 19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55
MJC-30K-EGR ● ● ● ● ● ● - - - - - - - - - - - - - - - - -
MJC-40K-EGR ● ● ● ● ● ● ● ● ● ● ● ● - - - - - - - - - - -
MJC-55K-EGR ● ● ● ● ● ● ● ● ● ● ● ● ● ● ● - - - - - - - -
MJC-65K-EGR - - - ● ● ● ● ● ● ● ● ● ● ● ● ● ● - - - - - -
MJC-80K-EGR - - - - - - - - ● ● ● ● ● ● ● ● ● ● ● ● - - -
MJC-95K-EGR - - - - - - - - - - - ● ● ● ● ● ● ● ● ● ● ● ●
●所有产品均附带内六角止动螺丝。
●适用轴径的推荐尺寸容许偏差为h6及h7。
●也承接1个轴套是键槽型、另1个轴套是夹紧型等组合的订货。
材质、表面处理

MJC/MJC-CS/MJC-K/MJC-CSK
轴套 A2017
阳极氧化处理
弹性间隔体 聚氨酯
内六角止动螺丝 SCM435
四氧化三铁保护膜（黑）
内六角螺栓 SCM435
四氧化三铁保护膜（黑）

构造

定位螺丝固定型MJC-BLMJC-WHMJC-RDMJC-GRMJC-EBLMJC-EWHMJC-ERDMJC-EGR

MJC-＊＊-＊＊紧固型
MJC-＊＊-E＊＊简易装拆型
MJC结构
夹紧型MJC-CS-BLMJC-CS-WHMJC-CS-RDMJC-CS-GRMJC-CS-EBLMJC-CS-EWHMJC-CS-ERDMJC-CS-EGR

MJC-＊＊CS-＊＊紧固型
MJC-＊＊CS-E＊＊简易装拆型
MJC结构
定位螺丝固定型＋键槽型MJC-K-BLMJC-K-WHMJC-K-RDMJC-K-GRMJC-K-EBLMJC-K-EWHMJC-K-ERDMJC-K-EGR

MJC-＊＊K-＊＊紧固型
MJC-＊＊K-E＊＊简易装拆型
MJC结构
夹紧型＋键槽型MJC-CSK-BLMJC-CSK-WHMJC-CSK-RDMJC-CSK-GRMJC-CSK-EWHMJC-CSK-ERDMJC-CSK-EGR

MJC-＊＊CSK-＊＊紧固型
MJC-＊＊CSK-E＊＊简易装拆型
MJC结构
弹性间隔体

MJC结构

特点

适用马达
紧固型 简易装拆型
伺服马达 ◎ ○
步进马达 ◎ ◎
通用马达 ◎ ◎
◎：特优　○：优
特性
紧固型 简易装拆型
零背隙 ○ -
高扭矩 ◎ ◎
容许误差调整 ○ ○
减振 ◎ ◎
电绝缘性 ◎ ◎
组装 ○ ◎
可使用温度 -20℃～60℃ -20℃～60℃
◎：特优　○：优
梅花型挠性联轴器。
紧固型时，可在低扭矩状态下实现零背隙扭矩传递。
简易装拆型是指可简单进行轴套的安装、拆卸。
优异的弹性效果，可吸收振动、偏心及偏角。
具有电绝缘性。
弹性间隔体的硬度有4种。请根据使用条件选择扭矩、误差调整量等。
弹性间隔体的种类
MJC弹性间隔体的种类

选型

根据轴径、额定扭矩选型

轴径和额定扭矩交差区域为选型规格。
MJC选型
MJC选型
MJC选型
MJC选型
选型示例

选型条件为轴径φ15、负荷扭矩6N·m时，MJC-＊＊-RDMJC-＊＊-ERD的选型规格为MJC-30-RDMJC-30-ERD。
根据伺服马达的额定输出选型

额定输出
（W） 伺服马达规格 选型外径规格
马达轴径
（mm） 额定扭矩
（N?m） 瞬时最大扭矩
（N?m） MJC-＊＊-BL
MJC-＊＊-EBL MJC-＊＊-WH
MJC-＊＊-EWH MJC-＊＊-RD
MJC-＊＊-ERD MJC-＊＊-GR
MJC-＊＊-EGR
10 5-6 0.032 0.096 14 14 14 14
20 5-6 0.064 0.19 14 14 14 14
30 5-7 0.096 0.29 14 14 14 14
50 6-8 0.16 0.48 20 20 20 20
100 8 0.32 0.95 20 20 20 20
200 9-14 0.64 1.9 30 30 30 30
400 14 1.3 3.8 30 30 30 30
750 16-19 2.4 7.2 - 40 40 40
马达规格为常规值。详情请参阅各马达生产厂家的产品目录。不使用减速机等情况下的尺寸。
选型示例

马达规格为轴径φ9、额定扭矩0.64N·m时，MJC-＊＊-BL的选型规格如下。
定位螺丝固定----MJC-30-BL
夹紧型----MJC-30CS-BL
定位螺丝固定型＋键槽型----MJC-30K-BL
夹紧型＋键槽型----MJC-30CSK-BL
环境温度、温度修正系数

环境温度 温度修正系数
-20℃～30℃ 1.00
30℃～40℃ 0.80
40℃～60℃ 0.70

轴孔部详图

MJC-K-EGR轴孔部详图
单位 : mm
标准公制轴孔径
D 键槽 键
b t 公称尺寸
b x h
基准
尺寸 容许偏差
（JS9） 基准
尺寸 容许偏差
10?11?12 4 ±0.0150 1.8 0～+0.1 4×4
14?15?16 5 ±0.0150 2.3 0～+0.1 5×5
18?19?20?22 6 ±0.0150 2.8 0～+0.1 6×6
24?25?28?30 8 ±0.0180 3.3 0～+0.2 8×7
32?35?38 10 ±0.0180 3.3 0～+0.2 10×8
40?42 12 ±0.0215 3.3 0～+0.2 12×8
45?48?50 14 ±0.0215 3.8 0～+0.2 14×9
55 16 ±0.0215 4.3 0～+0.2 16×10
MJC-K-EGR轴孔部详图
单位 : Inch
标准英制轴孔径
D 键槽
Wk T
基准
尺寸 容许偏差 基准
尺寸 容许偏差
1/2 1/8 0～+0.002 0.560 0～+0.01
9/16 1/8 0～+0.002 0.623 0～+0.01
5/8 3/16 0～+0.002 0.709 0～+0.01
11/16 3/16 0～+0.002 0.773 0～+0.01
3/4 3/16 0～+0.002 0.837 0～+0.01
13/16 3/16 0～+0.002 0.900 0～+0.01
7/8 3/16 0～+0.002 0.964 0～+0.01
15/16 1/4 0～+0.002 1.051 0～+0.01
1 1/4 0～+0.002 1.114 0～+0.01
1 1/8 1/4 0～+0.002 1.241 0～+0.01
1 1/4 1/4 0～+0.002 1.367 0～+0.01
1 3/8 5/16 0～+0.002 1.518 0～+0.01
1 1/2 3/8 0～+0.002 1.669 0～+0.01
1 5/8 3/8 0～+0.002 1.796 0～+0.01
1 3/4 3/8 0～+0.002 1.922 0～+0.01

弹性间隔体详图

MJC-K-EGR弹性间隔体详图

紧固型

压入有轴套与弹性间隔体，可在零背隙*的情况下使用。可通过弹性间隔体的减振性提高伺服马达的增益，实现超过膜片型联轴器的高响应运行。
＊有关在零背隙的情况下使用时的扭矩，请参照尺寸表。

简易拆装型

可顺利地组装、拆分轴套与弹性间隔体。可减少装置的组装、维护时间。可预先将轴套安装到轴上，即便是不易看见联轴器的部位，也可轻松组装。
简易拆装型的用途

搬运装置/搅拌机/鼓风机/泵/点胶机
MJC用途

夹紧扭矩

表中所示尺寸中，轴的可传递摩擦力矩小于MJC-CS的最大扭矩，请注意。
单位 : N?m
型号 轴孔径（mm）
3 4 4.5 5 6 6.35 7 8 9.525 10 11 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55
MJC-14CS 0.8 1.4 1.7 2.1 1.3 1.4 1.5
MJC-20CS  3.4 4.1 4.9 6.4 6.9 7.9 9.4 5.1 6 8
MJC-30CS     4 4.9 6.6 9.3 13.4 14.6 17.3 20 15.3 21.2 27.2
MJC-40CS        18 23.2 24.8 28.2 31.7 38.5
MJC-55CS         29.9 33 39.5 46 59 65.5 72 78.5 85 91.5 98 111 124 130  117 124
MJC-65CS             104 118 133 148 162 177 192 221 251 265 310 339 368 185 200
MJC-80CS                   151 170 189 198 227 246 265 293 322 341 360 500
MJC-95CS                      347 415 460 500 500 500 500 500 500 500 500 500
轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为 MJC-CS尺寸、价格表中的试验值。
表中所示尺寸中，轴的可传递摩擦力矩小于MJC-CS的最大扭矩，请注意。
单位 : N?m
型号 轴孔径（inch）
1/8 3/16 1/4 5/16 3/8 7/16 1/2 9/16 5/8 11/16 3/4 13/16 7/8 15/16 1 1 1/8 1 1/4 1 3/8 1 1/2 1 5/8 1 3/4
MJC-14CS 0.9 1.9 1.4
MJC-20CS  4.5 6.9 9.3 5.1
MJC-30CS   4.9 9.1 13.4 17.6 7.5 17 26.4
MJC-40CS    17.7 23.2 28.6 34.1 39.5
MJC-55CS     29.9 40.2 50.5 60.8 71.1 81.5 91.8 102 112 122 133 112 123
MJC-65CS       85 108 131 155 178 201 225 248 271 318 365 184 200
MJC-80CS        96 111 126 141 157 172 187 202 232 262 292 322 353 500
MJC-95CS            249 285 320 356 428 500 500 500 500 500
轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为 MJC-CS尺寸、价格表中的试验值。

紧固型的用途

XY轴滑台/分度台/机床/注塑成型机
MJC用途

温度引起的静态扭转弹簧常数的变化

MJC温度引起的静态扭转刚性数值的变化
MJC温度引起的静态扭转刚性数值的变化
MJC温度引起的静态扭转刚性数值的变化
MJC温度引起的静态扭转刚性数值的变化
以20℃时静态扭转刚性数值为100%时的值。
使用温度范围内的扭转刚性变化情况如图表所示。
使用时，请注意响应性的下降。
偏心反作用力

MJC偏心反作用力
MJC偏心反作用力
MJC偏心反作用力
MJC偏心反作用力

相关服务

无尘洗净、无尘包装服务
型号列表

MJC-30K-EGR
MJC-30K-EGR-10-10MJC-30K-EGR-10-11MJC-30K-EGR-10-12MJC-30K-EGR-10-14MJC-30K-EGR-10-15MJC-30K-EGR-10-16MJC-30K-EGR-11-11MJC-30K-EGR-11-12MJC-30K-EGR-11-14MJC-30K-EGR-11-15MJC-30K-EGR-11-16MJC-30K-EGR-12-12MJC-30K-EGR-12-14MJC-30K-EGR-12-15MJC-30K-EGR-12-16MJC-30K-EGR-14-14MJC-30K-EGR-14-15MJC-30K-EGR-14-16MJC-30K-EGR-15-15MJC-30K-EGR-15-16MJC-30K-EGR-16-16
MJC-40K-EGR
MJC-40K-EGR-10-10MJC-40K-EGR-10-11MJC-40K-EGR-10-12MJC-40K-EGR-10-14MJC-40K-EGR-10-15MJC-40K-EGR-10-16MJC-40K-EGR-10-18MJC-40K-EGR-10-19MJC-40K-EGR-10-20MJC-40K-EGR-10-22MJC-40K-EGR-10-24MJC-40K-EGR-10-25MJC-40K-EGR-11-11MJC-40K-EGR-11-12MJC-40K-EGR-11-14MJC-40K-EGR-11-15MJC-40K-EGR-11-16MJC-40K-EGR-11-18MJC-40K-EGR-11-19MJC-40K-EGR-11-20MJC-40K-EGR-11-22MJC-40K-EGR-11-24MJC-40K-EGR-11-25MJC-40K-EGR-12-12MJC-40K-EGR-12-14MJC-40K-EGR-12-15MJC-40K-EGR-12-16MJC-40K-EGR-12-18MJC-40K-EGR-12-19MJC-40K-EGR-12-20MJC-40K-EGR-12-22MJC-40K-EGR-12-24MJC-40K-EGR-12-25MJC-40K-EGR-14-14MJC-40K-EGR-14-15MJC-40K-EGR-14-16MJC-40K-EGR-14-18MJC-40K-EGR-14-19MJC-40K-EGR-14-20MJC-40K-EGR-14-22MJC-40K-EGR-14-24MJC-40K-EGR-14-25MJC-40K-EGR-15-15MJC-40K-EGR-15-16MJC-40K-EGR-15-18MJC-40K-EGR-15-19MJC-40K-EGR-15-20MJC-40K-EGR-15-22MJC-40K-EGR-15-24MJC-40K-EGR-15-25MJC-40K-EGR-16-16MJC-40K-EGR-16-18MJC-40K-EGR-16-19MJC-40K-EGR-16-20MJC-40K-EGR-16-22MJC-40K-EGR-16-24MJC-40K-EGR-16-25MJC-40K-EGR-18-18MJC-40K-EGR-18-19MJC-40K-EGR-18-20MJC-40K-EGR-18-22MJC-40K-EGR-18-24MJC-40K-EGR-18-25MJC-40K-EGR-19-19MJC-40K-EGR-19-20MJC-40K-EGR-19-22MJC-40K-EGR-19-24MJC-40K-EGR-19-25MJC-40K-EGR-20-20MJC-40K-EGR-20-22MJC-40K-EGR-20-24MJC-40K-EGR-20-25MJC-40K-EGR-22-22MJC-40K-EGR-22-24MJC-40K-EGR-22-25MJC-40K-EGR-24-24MJC-40K-EGR-24-25MJC-40K-EGR-25-25
MJC-55K-EGR
MJC-55K-EGR-10-10MJC-55K-EGR-10-11MJC-55K-EGR-10-12MJC-55K-EGR-10-14MJC-55K-EGR-10-15MJC-55K-EGR-10-16MJC-55K-EGR-10-18MJC-55K-EGR-10-19MJC-55K-EGR-10-20MJC-55K-EGR-10-22MJC-55K-EGR-10-24MJC-55K-EGR-10-25MJC-55K-EGR-10-28MJC-55K-EGR-10-30MJC-55K-EGR-10-32MJC-55K-EGR-11-11MJC-55K-EGR-11-12MJC-55K-EGR-11-14MJC-55K-EGR-11-15MJC-55K-EGR-11-16MJC-55K-EGR-11-18MJC-55K-EGR-11-19MJC-55K-EGR-11-20MJC-55K-EGR-11-22MJC-55K-EGR-11-24MJC-55K-EGR-11-25MJC-55K-EGR-11-28MJC-55K-EGR-11-30MJC-55K-EGR-11-32MJC-55K-EGR-12-12MJC-55K-EGR-12-14MJC-55K-EGR-12-15MJC-55K-EGR-12-16MJC-55K-EGR-12-18MJC-55K-EGR-12-19MJC-55K-EGR-12-20MJC-55K-EGR-12-22MJC-55K-EGR-12-24MJC-55K-EGR-12-25MJC-55K-EGR-12-28MJC-55K-EGR-12-30MJC-55K-EGR-12-32MJC-55K-EGR-14-14MJC-55K-EGR-14-15MJC-55K-EGR-14-16MJC-55K-EGR-14-18MJC-55K-EGR-14-19MJC-55K-EGR-14-20MJC-55K-EGR-14-22MJC-55K-EGR-14-24MJC-55K-EGR-14-25MJC-55K-EGR-14-28MJC-55K-EGR-14-30MJC-55K-EGR-14-32MJC-55K-EGR-15-15MJC-55K-EGR-15-16MJC-55K-EGR-15-18MJC-55K-EGR-15-19MJC-55K-EGR-15-20MJC-55K-EGR-15-22MJC-55K-EGR-15-24MJC-55K-EGR-15-25MJC-55K-EGR-15-28MJC-55K-EGR-15-30MJC-55K-EGR-15-32MJC-55K-EGR-16-16MJC-55K-EGR-16-18MJC-55K-EGR-16-19MJC-55K-EGR-16-20MJC-55K-EGR-16-22MJC-55K-EGR-16-24MJC-55K-EGR-16-25MJC-55K-EGR-16-28MJC-55K-EGR-16-30MJC-55K-EGR-16-32MJC-55K-EGR-18-18MJC-55K-EGR-18-19MJC-55K-EGR-18-20MJC-55K-EGR-18-22MJC-55K-EGR-18-24MJC-55K-EGR-18-25MJC-55K-EGR-18-28MJC-55K-EGR-18-30MJC-55K-EGR-18-32MJC-55K-EGR-19-19MJC-55K-EGR-19-20MJC-55K-EGR-19-22MJC-55K-EGR-19-24MJC-55K-EGR-19-25MJC-55K-EGR-19-28MJC-55K-EGR-19-30MJC-55K-EGR-19-32MJC-55K-EGR-20-20MJC-55K-EGR-20-22MJC-55K-EGR-20-24MJC-55K-EGR-20-25MJC-55K-EGR-20-28MJC-55K-EGR-20-30MJC-55K-EGR-20-32MJC-55K-EGR-22-22MJC-55K-EGR-22-24MJC-55K-EGR-22-25MJC-55K-EGR-22-28MJC-55K-EGR-22-30MJC-55K-EGR-22-32MJC-55K-EGR-24-24MJC-55K-EGR-24-25MJC-55K-EGR-24-28MJC-55K-EGR-24-30MJC-55K-EGR-24-32MJC-55K-EGR-25-25MJC-55K-EGR-25-28MJC-55K-EGR-25-30MJC-55K-EGR-25-32MJC-55K-EGR-28-28MJC-55K-EGR-28-30MJC-55K-EGR-28-32MJC-55K-EGR-30-30MJC-55K-EGR-30-32MJC-55K-EGR-32-32
MJC-65K-EGR
MJC-65K-EGR-14-14MJC-65K-EGR-14-15MJC-65K-EGR-14-16MJC-65K-EGR-14-18MJC-65K-EGR-14-19MJC-65K-EGR-14-20MJC-65K-EGR-14-22MJC-65K-EGR-14-24MJC-65K-EGR-14-25MJC-65K-EGR-14-28MJC-65K-EGR-14-30MJC-65K-EGR-14-32MJC-65K-EGR-14-35MJC-65K-EGR-14-38MJC-65K-EGR-15-15MJC-65K-EGR-15-16MJC-65K-EGR-15-18MJC-65K-EGR-15-19MJC-65K-EGR-15-20MJC-65K-EGR-15-22MJC-65K-EGR-15-24MJC-65K-EGR-15-25MJC-65K-EGR-15-28MJC-65K-EGR-15-30MJC-65K-EGR-15-32MJC-65K-EGR-15-35MJC-65K-EGR-15-38MJC-65K-EGR-16-16MJC-65K-EGR-16-18MJC-65K-EGR-16-19MJC-65K-EGR-16-20MJC-65K-EGR-16-22MJC-65K-EGR-16-24MJC-65K-EGR-16-25MJC-65K-EGR-16-28MJC-65K-EGR-16-30MJC-65K-EGR-16-32MJC-65K-EGR-16-35MJC-65K-EGR-16-38MJC-65K-EGR-18-18MJC-65K-EGR-18-19MJC-65K-EGR-18-20MJC-65K-EGR-18-22MJC-65K-EGR-18-24MJC-65K-EGR-18-25MJC-65K-EGR-18-28MJC-65K-EGR-18-30MJC-65K-EGR-18-32MJC-65K-EGR-18-35MJC-65K-EGR-18-38MJC-65K-EGR-19-19MJC-65K-EGR-19-20MJC-65K-EGR-19-22MJC-65K-EGR-19-24MJC-65K-EGR-19-25MJC-65K-EGR-19-28MJC-65K-EGR-19-30MJC-65K-EGR-19-32MJC-65K-EGR-19-35MJC-65K-EGR-19-38MJC-65K-EGR-20-20MJC-65K-EGR-20-22MJC-65K-EGR-20-24MJC-65K-EGR-20-25MJC-65K-EGR-20-28MJC-65K-EGR-20-30MJC-65K-EGR-20-32MJC-65K-EGR-20-35MJC-65K-EGR-20-38MJC-65K-EGR-22-22MJC-65K-EGR-22-24MJC-65K-EGR-22-25MJC-65K-EGR-22-28MJC-65K-EGR-22-30MJC-65K-EGR-22-32MJC-65K-EGR-22-35MJC-65K-EGR-22-38MJC-65K-EGR-24-24MJC-65K-EGR-24-25MJC-65K-EGR-24-28MJC-65K-EGR-24-30MJC-65K-EGR-24-32MJC-65K-EGR-24-35MJC-65K-EGR-24-38MJC-65K-EGR-25-25MJC-65K-EGR-25-28MJC-65K-EGR-25-30MJC-65K-EGR-25-32MJC-65K-EGR-25-35MJC-65K-EGR-25-38MJC-65K-EGR-28-28MJC-65K-EGR-28-30MJC-65K-EGR-28-32MJC-65K-EGR-28-35MJC-65K-EGR-28-38MJC-65K-EGR-30-30MJC-65K-EGR-30-32MJC-65K-EGR-30-35MJC-65K-EGR-30-38MJC-65K-EGR-32-32MJC-65K-EGR-32-35MJC-65K-EGR-32-38MJC-65K-EGR-35-35MJC-65K-EGR-35-38MJC-65K-EGR-38-38
MJC-80K-EGR
MJC-80K-EGR-20-20MJC-80K-EGR-20-22MJC-80K-EGR-20-24MJC-80K-EGR-20-25MJC-80K-EGR-20-28MJC-80K-EGR-20-30MJC-80K-EGR-20-32MJC-80K-EGR-20-35MJC-80K-EGR-20-38MJC-80K-EGR-20-40MJC-80K-EGR-20-42MJC-80K-EGR-20-45MJC-80K-EGR-22-22MJC-80K-EGR-22-24MJC-80K-EGR-22-25MJC-80K-EGR-22-28MJC-80K-EGR-22-30MJC-80K-EGR-22-32MJC-80K-EGR-22-35MJC-80K-EGR-22-38MJC-80K-EGR-22-40MJC-80K-EGR-22-42MJC-80K-EGR-22-45MJC-80K-EGR-24-24MJC-80K-EGR-24-25MJC-80K-EGR-24-28MJC-80K-EGR-24-30MJC-80K-EGR-24-32MJC-80K-EGR-24-35MJC-80K-EGR-24-38MJC-80K-EGR-24-40MJC-80K-EGR-24-42MJC-80K-EGR-24-45MJC-80K-EGR-25-25MJC-80K-EGR-25-28MJC-80K-EGR-25-30MJC-80K-EGR-25-32MJC-80K-EGR-25-35MJC-80K-EGR-25-38MJC-80K-EGR-25-40MJC-80K-EGR-25-42MJC-80K-EGR-25-45MJC-80K-EGR-28-28MJC-80K-EGR-28-30MJC-80K-EGR-28-32MJC-80K-EGR-28-35MJC-80K-EGR-28-38MJC-80K-EGR-28-40MJC-80K-EGR-28-42MJC-80K-EGR-28-45MJC-80K-EGR-30-30MJC-80K-EGR-30-32MJC-80K-EGR-30-35MJC-80K-EGR-30-38MJC-80K-EGR-30-40MJC-80K-EGR-30-42MJC-80K-EGR-30-45MJC-80K-EGR-32-32MJC-80K-EGR-32-35MJC-80K-EGR-32-38MJC-80K-EGR-32-40MJC-80K-EGR-32-42MJC-80K-EGR-32-45MJC-80K-EGR-35-35MJC-80K-EGR-35-38MJC-80K-EGR-35-40MJC-80K-EGR-35-42MJC-80K-EGR-35-45MJC-80K-EGR-38-38MJC-80K-EGR-38-40MJC-80K-EGR-38-42MJC-80K-EGR-38-45MJC-80K-EGR-40-40MJC-80K-EGR-40-42MJC-80K-EGR-40-45MJC-80K-EGR-42-42MJC-80K-EGR-42-45MJC-80K-EGR-45-45
MJC-95K-EGR
MJC-95K-EGR-25-25MJC-95K-EGR-25-28MJC-95K-EGR-25-30MJC-95K-EGR-25-32MJC-95K-EGR-25-35MJC-95K-EGR-25-38MJC-95K-EGR-25-40MJC-95K-EGR-25-42MJC-95K-EGR-25-45MJC-95K-EGR-25-48MJC-95K-EGR-25-50MJC-95K-EGR-25-55MJC-95K-EGR-28-28MJC-95K-EGR-28-30MJC-95K-EGR-28-32MJC-95K-EGR-28-35MJC-95K-EGR-28-38MJC-95K-EGR-28-40MJC-95K-EGR-28-42MJC-95K-EGR-28-45MJC-95K-EGR-28-48MJC-95K-EGR-28-50MJC-95K-EGR-28-55MJC-95K-EGR-30-30MJC-95K-EGR-30-32MJC-95K-EGR-30-35MJC-95K-EGR-30-38MJC-95K-EGR-30-40MJC-95K-EGR-30-42MJC-95K-EGR-30-45MJC-95K-EGR-30-48MJC-95K-EGR-30-50MJC-95K-EGR-30-55MJC-95K-EGR-32-32MJC-95K-EGR-32-35MJC-95K-EGR-32-38MJC-95K-EGR-32-40MJC-95K-EGR-32-42MJC-95K-EGR-32-45MJC-95K-EGR-32-48MJC-95K-EGR-32-50MJC-95K-EGR-32-55MJC-95K-EGR-35-35MJC-95K-EGR-35-38MJC-95K-EGR-35-40MJC-95K-EGR-35-42MJC-95K-EGR-35-45MJC-95K-EGR-35-48MJC-95K-EGR-35-50MJC-95K-EGR-35-55MJC-95K-EGR-38-38MJC-95K-EGR-38-40MJC-95K-EGR-38-42MJC-95K-EGR-38-45MJC-95K-EGR-38-48MJC-95K-EGR-38-50MJC-95K-EGR-38-55MJC-95K-EGR-40-40MJC-95K-EGR-40-42MJC-95K-EGR-40-45MJC-95K-EGR-40-48MJC-95K-EGR-40-50MJC-95K-EGR-40-55MJC-95K-EGR-42-42MJC-95K-EGR-42-45MJC-95K-EGR-42-48MJC-95K-EGR-42-50MJC-95K-EGR-42-55MJC-95K-EGR-45-45MJC-95K-EGR-45-48MJC-95K-EGR-45-50MJC-95K-EGR-45-55MJC-95K-EGR-48-48MJC-95K-EGR-48-50MJC-95K-EGR-48-55MJC-95K-EGR-50-50MJC-95K-EGR-50-55MJC-95K-EGR-55-55尺寸?CAD

单位 : mm
型号 A L W B C* F G M 螺丝紧固扭矩
(N?m) 标准轴孔径
D1-D2 CAD 请求报价
MJC-30CSK-BL 30 11 35 10 1.5 5.5 10
11 M4
M3 3.5
1.5  CAD  请求报价
MJC-40CSK-BL 40 25 66 12 2 8.5 14
15.75 M5
M4 8
3.5  CAD  请求报价
MJC-55CSK-BL 55 30 78 14 2 10.5 20
21 M6
M5 13
8  CAD  请求报价
MJC-65CSK-BL 65 35 90 15 2.5 13 24
25 M8
M6 28
13  CAD  请求报价
MJC-80CSK-BL 80 45 114 18 3 15 30
31 M8 28  CAD  请求报价
MJC-95CSK-BL 95 50 126 20 3 18 34
36 M10 55  CAD  请求报价
* 在使用时请一定留出C尺寸。
型号 最大轴孔径
(mm) 额定扭矩*
(N?m) 最大扭矩*
(N?m) 最高转速
(min-1) 惯性力矩**
(Kg?m2) 静态扭转刚性
(N?m/rad) 容许偏心
(mm) 容许偏角
(°) 容许轴向偏差
(mm) 弹性间隔体
硬度 质量**
(g)
MJC-30CSK-BL 16 4 8 21000 5.9×10-6 46 0.2 1 0～+ 1.0 A80 41
MJC-40CSK-BL 25 4.9 9.8 15000 3.5×10-5 380 0.15 1 0～+ 1.2 A80 130
MJC-55CSK-BL 32 17 34 11000 1.5×10-4 1400 0.2 1 0～+ 1.4 A80 300
MJC-65CSK-BL 38.1 46 92 9000 3.5×10-4 2800 0.2 1 0～+ 1.5 A80 490
MJC-80CSK-BL 45 95 190 7000 1.0×10-3 3200 0.2 1 0～+ 1.8 A80 990
MJC-95CSK-BL 55 130 260 6000 2.3×10-3 3600 0.2 1 0～+ 2.0 A80 1500
* 无需根据负荷变化修正额定扭矩和最大扭矩。但环境温度高于30℃时，请依据表中的温度补正系数调整额定扭矩及最大扭矩。MJC-CSK的可温度为-20℃～60℃。
** 大轴孔径时的值。
型号 标准轴孔径
D1?D2
10 11 12 14 15 16 18 19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55
MJC-30CSK-BL ● ● ● ● ● ●
MJC-40CSK-BL ● ● ● ● ● ● ● ● ● ● ● ●
MJC-55CSK-BL ● ● ● ● ● ● ● ● ● ● ● ● ● ● ●
MJC-65CSK-BL    ● ● ● ● ● ● ● ● ● ● ● ● ● ●
MJC-80CSK-BL         ● ● ● ● ● ● ● ● ● ● ● ●
MJC-95CSK-BL            ● ● ● ● ● ● ● ● ● ● ● ●
材质、表面处理

MJC/MJC-CS/MJC-K/MJC-CSK
轴套 A2017
阳极氧化处理
弹性间隔体 聚氨酯
内六角止动螺丝 SCM435
四氧化三铁保护膜（黑）
内六角螺栓 SCM435
四氧化三铁保护膜（黑）

构造

定位螺丝固定型MJC-BLMJC-WHMJC-RDMJC-GRMJC-EBLMJC-EWHMJC-ERDMJC-EGR

MJC-＊＊-＊＊紧固型
MJC-＊＊-E＊＊简易装拆型
MJC结构
夹紧型MJC-CS-BLMJC-CS-WHMJC-CS-RDMJC-CS-GRMJC-CS-EBLMJC-CS-EWHMJC-CS-ERDMJC-CS-EGR

MJC-＊＊CS-＊＊紧固型
MJC-＊＊CS-E＊＊简易装拆型
MJC结构
定位螺丝固定型＋键槽型MJC-K-BLMJC-K-WHMJC-K-RDMJC-K-GRMJC-K-EBLMJC-K-EWHMJC-K-ERDMJC-K-EGR

MJC-＊＊K-＊＊紧固型
MJC-＊＊K-E＊＊简易装拆型
MJC结构
夹紧型＋键槽型MJC-CSK-BLMJC-CSK-WHMJC-CSK-RDMJC-CSK-GRMJC-CSK-EWHMJC-CSK-ERDMJC-CSK-EGR

MJC-＊＊CSK-＊＊紧固型
MJC-＊＊CSK-E＊＊简易装拆型
MJC结构
弹性间隔体

MJC结构

特点

适用马达
紧固型 简易装拆型
伺服马达 ◎ ○
步进马达 ◎ ◎
通用马达 ◎ ◎
◎：特优　○：优
特性
紧固型 简易装拆型
零背隙 ○ -
高扭矩 ◎ ◎
容许误差调整 ○ ○
减振 ◎ ◎
电绝缘性 ◎ ◎
组装 ○ ◎
可使用温度 -20℃～60℃ -20℃～60℃
◎：特优　○：优
梅花型挠性联轴器。
紧固型时，可在低扭矩状态下实现零背隙扭矩传递。
简易装拆型是指可简单进行轴套的安装、拆卸。
优异的弹性效果，可吸收振动、偏心及偏角。
具有电绝缘性。
弹性间隔体的硬度有4种。请根据使用条件选择扭矩、误差调整量等。
弹性间隔体的种类
MJC弹性间隔体的种类

选型

根据轴径、额定扭矩选型

轴径和额定扭矩交差区域为选型规格。
MJC选型
MJC选型
MJC选型
MJC选型
选型示例

选型条件为轴径φ15、负荷扭矩6N·m时，MJC-＊＊-RDMJC-＊＊-ERD的选型规格为MJC-30-RDMJC-30-ERD。
根据伺服马达的额定输出选型

额定输出
（W） 伺服马达规格 选型外径规格
马达轴径
（mm） 额定扭矩
（N?m） 瞬时最大扭矩
（N?m） MJC-＊＊-BL
MJC-＊＊-EBL MJC-＊＊-WH
MJC-＊＊-EWH MJC-＊＊-RD
MJC-＊＊-ERD MJC-＊＊-GR
MJC-＊＊-EGR
10 5-6 0.032 0.096 14 14 14 14
20 5-6 0.064 0.19 14 14 14 14
30 5-7 0.096 0.29 14 14 14 14
50 6-8 0.16 0.48 20 20 20 20
100 8 0.32 0.95 20 20 20 20
200 9-14 0.64 1.9 30 30 30 30
400 14 1.3 3.8 30 30 30 30
750 16-19 2.4 7.2 - 40 40 40
马达规格为常规值。详情请参阅各马达生产厂家的产品目录。不使用减速机等情况下的尺寸。
选型示例

马达规格为轴径φ9、额定扭矩0.64N·m时，MJC-＊＊-BL的选型规格如下。
定位螺丝固定----MJC-30-BL
夹紧型----MJC-30CS-BL
定位螺丝固定型＋键槽型----MJC-30K-BL
夹紧型＋键槽型----MJC-30CSK-BL
环境温度、温度修正系数

环境温度 温度修正系数
-20℃～30℃ 1.00
30℃～40℃ 0.80
40℃～60℃ 0.70

轴孔部详图

MJC-CSK-BL轴孔部详图
单位 : mm
标准公制轴孔径
D 键槽 键
b t 公称尺寸
b×h
基准
尺寸 容许偏差
(JS9) 基准
尺寸 容许偏差
10?11?12 4 ±0.0150 1.8 0～+0.1 4×4
14?15?16 5 ±0.0150 2.3 0～+0.1 5×5
18?19?20?22 6 ±0.0150 2.8 0～+0.1 6×6
24?25?28?30 8 ±0.0180 3.3 0～+0.2 8×7
32?35?38 10 ±0.0180 3.3 0～+0.2 10×8
40?42 12 ±0.0215 3.3 0～+0.2 12×8
45?48?50 14 ±0.0215 3.8 0～+0.2 14×9
55 16 ±0.0215 4.3 0～+0.2 16×10
MJC-CSK-BL轴孔部详图
单位 : inch
标准英制轴孔径
D 键槽
Wk T
基准
尺寸 容许偏差 基准
尺寸 容许偏差
1/2 1/8 0～+0.002 0.560 0～+0.01
9/16 1/8 0～+0.002 0.623 0～+0.01
5/8 3/16 0～+0.002 0.709 0～+0.01
11/16 3/16 0～+0.002 0.773 0～+0.01
3/4 3/16 0～+0.002 0.837 0～+0.01
13/16 3/16 0～+0.002 0.900 0～+0.01
7/8 3/16 0～+0.002 0.964 0～+0.01
15/16 1/4 0～+0.002 1.051 0～+0.01
1 1/4 0～+0.002 1.114 0～+0.01
1 1/8 1/4 0～+0.002 1.241 0～+0.01
1 1/4 1/4 0～+0.002 1.367 0～+0.01
1 3/8 5/16 0～+0.002 1.518 0～+0.01
1 1/2 3/8 0～+0.002 1.669 0～+0.01
1 5/8 3/8 0～+0.002 1.796 0～+0.01
1 3/4 3/8 0～+0.002 1.922 0～+0.01

弹性间隔体详图

MJC-CSK-BL弹性间隔体详图

紧固型

压入有轴套与弹性间隔体，可在零背隙*的情况下使用。可通过弹性间隔体的减振性提高伺服马达的增益，实现超过膜片型联轴器的高响应运行。
＊有关在零背隙的情况下使用时的扭矩，请参照尺寸表。

简易拆装型

可顺利地组装、拆分轴套与弹性间隔体。可减少装置的组装、维护时间。可预先将轴套安装到轴上，即便是不易看见联轴器的部位，也可轻松组装。
简易拆装型的用途

搬运装置/搅拌机/鼓风机/泵/点胶机
MJC用途

夹紧扭矩

表中所示尺寸中，轴的可传递摩擦力矩小于MJC-CS的最大扭矩，请注意。
单位 : N?m
型号 轴孔径（mm）
3 4 4.5 5 6 6.35 7 8 9.525 10 11 12 14 15 16 17 18 19 20 22 24 25 28 30 32 35 38 40 42 45 48 50 55
MJC-14CS 0.8 1.4 1.7 2.1 1.3 1.4 1.5
MJC-20CS  3.4 4.1 4.9 6.4 6.9 7.9 9.4 5.1 6 8
MJC-30CS     4 4.9 6.6 9.3 13.4 14.6 17.3 20 15.3 21.2 27.2
MJC-40CS        18 23.2 24.8 28.2 31.7 38.5
MJC-55CS         29.9 33 39.5 46 59 65.5 72 78.5 85 91.5 98 111 124 130  117 124
MJC-65CS             104 118 133 148 162 177 192 221 251 265 310 339 368 185 200
MJC-80CS                   151 170 189 198 227 246 265 293 322 341 360 500
MJC-95CS                      347 415 460 500 500 500 500 500 500 500 500 500
轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为 MJC-CS尺寸、价格表中的试验值。
表中所示尺寸中，轴的可传递摩擦力矩小于MJC-CS的最大扭矩，请注意。
单位 : N?m
型号 轴孔径（inch）
1/8 3/16 1/4 5/16 3/8 7/16 1/2 9/16 5/8 11/16 3/4 13/16 7/8 15/16 1 1 1/8 1 1/4 1 3/8 1 1/2 1 5/8 1 3/4
MJC-14CS 0.9 1.9 1.4
MJC-20CS  4.5 6.9 9.3 5.1
MJC-30CS   4.9 9.1 13.4 17.6 7.5 17 26.4
MJC-40CS    17.7 23.2 28.6 34.1 39.5
MJC-55CS     29.9 40.2 50.5 60.8 71.1 81.5 91.8 102 112 122 133 112 123
MJC-65CS       85 108 131 155 178 201 225 248 271 318 365 184 200
MJC-80CS        96 111 126 141 157 172 187 202 232 262 292 322 353 500
MJC-95CS            249 285 320 356 428 500 500 500 500 500
轴尺寸容许偏差为h7、硬度为34-40HRC、螺丝紧固扭矩为 MJC-CS尺寸、价格表中的试验值。

紧固型的用途

XY轴滑台/分度台/机床/注塑成型机
MJC用途

温度引起的静态扭转弹簧常数的变化

MJC温度引起的静态扭转刚性数值的变化
MJC温度引起的静态扭转刚性数值的变化
MJC温度引起的静态扭转刚性数值的变化
MJC温度引起的静态扭转刚性数值的变化
以20℃时静态扭转刚性数值为100%时的值。
使用温度范围内的扭转刚性变化情况如图表所示。
使用时，请注意响应性的下降。
偏心反作用力

MJC偏心反作用力
MJC偏心反作用力
MJC偏心反作用力
MJC偏心反作用力

相关服务

无尘洗净、无尘包装服务
型号列表

MJC-30CSK-BL
MJC-30CSK-BL-10-10MJC-30CSK-BL-10-11MJC-30CSK-BL-10-12MJC-30CSK-BL-10-14MJC-30CSK-BL-10-15MJC-30CSK-BL-10-16MJC-30CSK-BL-11-11MJC-30CSK-BL-11-12MJC-30CSK-BL-11-14MJC-30CSK-BL-11-15MJC-30CSK-BL-11-16MJC-30CSK-BL-12-12MJC-30CSK-BL-12-14MJC-30CSK-BL-12-15MJC-30CSK-BL-12-16MJC-30CSK-BL-14-14MJC-30CSK-BL-14-15MJC-30CSK-BL-14-16MJC-30CSK-BL-15-15MJC-30CSK-BL-15-16MJC-30CSK-BL-16-16MJC-30CSK-BL-1/2-1/2MJC-30CSK-BL-1/2-9/16MJC-30CSK-BL-1/2-5/8MJC-30CSK-BL-9/16-9/16MJC-30CSK-BL-9/16-5/8MJC-30CSK-BL-5/8-5/8
MJC-40CSK-BL
MJC-40CSK-BL-10-10MJC-40CSK-BL-10-11MJC-40CSK-BL-10-12MJC-40CSK-BL-10-14MJC-40CSK-BL-10-15MJC-40CSK-BL-10-16MJC-40CSK-BL-10-18MJC-40CSK-BL-10-19MJC-40CSK-BL-10-20MJC-40CSK-BL-10-22MJC-40CSK-BL-10-24MJC-40CSK-BL-10-25MJC-40CSK-BL-11-11MJC-40CSK-BL-11-12MJC-40CSK-BL-11-14MJC-40CSK-BL-11-15MJC-40CSK-BL-11-16MJC-40CSK-BL-11-18MJC-40CSK-BL-11-19MJC-40CSK-BL-11-20MJC-40CSK-BL-11-22MJC-40CSK-BL-11-24MJC-40CSK-BL-11-25MJC-40CSK-BL-12-12MJC-40CSK-BL-12-14MJC-40CSK-BL-12-15MJC-40CSK-BL-12-16MJC-40CSK-BL-12-18MJC-40CSK-BL-12-19MJC-40CSK-BL-12-20MJC-40CSK-BL-12-22MJC-40CSK-BL-12-24MJC-40CSK-BL-12-25MJC-40CSK-BL-14-14MJC-40CSK-BL-14-15MJC-40CSK-BL-14-16MJC-40CSK-BL-14-18MJC-40CSK-BL-14-19MJC-40CSK-BL-14-20MJC-40CSK-BL-14-22MJC-40CSK-BL-14-24MJC-40CSK-BL-14-25MJC-40CSK-BL-15-15MJC-40CSK-BL-15-16MJC-40CSK-BL-15-18MJC-40CSK-BL-15-19MJC-40CSK-BL-15-20MJC-40CSK-BL-15-22MJC-40CSK-BL-15-24MJC-40CSK-BL-15-25MJC-40CSK-BL-16-16MJC-40CSK-BL-16-18MJC-40CSK-BL-16-19MJC-40CSK-BL-16-20MJC-40CSK-BL-16-22MJC-40CSK-BL-16-24MJC-40CSK-BL-16-25MJC-40CSK-BL-18-18MJC-40CSK-BL-18-19MJC-40CSK-BL-18-20MJC-40CSK-BL-18-22MJC-40CSK-BL-18-24MJC-40CSK-BL-18-25MJC-40CSK-BL-19-19MJC-40CSK-BL-19-20MJC-40CSK-BL-19-22MJC-40CSK-BL-19-24MJC-40CSK-BL-19-25MJC-40CSK-BL-20-20MJC-40CSK-BL-20-22MJC-40CSK-BL-20-24MJC-40CSK-BL-20-25MJC-40CSK-BL-22-22MJC-40CSK-BL-22-24MJC-40CSK-BL-22-25MJC-40CSK-BL-24-24MJC-40CSK-BL-24-25MJC-40CSK-BL-25-25MJC-40CSK-BL-1/2-1/2MJC-40CSK-BL-1/2-9/16MJC-40CSK-BL-1/2-5/8MJC-40CSK-BL-1/2-11/16MJC-40CSK-BL-1/2-3/4MJC-40CSK-BL-9/16-9/16MJC-40CSK-BL-9/16-5/8MJC-40CSK-BL-9/16-11/16MJC-40CSK-BL-9/16-3/4MJC-40CSK-BL-5/8-5/8MJC-40CSK-BL-5/8-11/16MJC-40CSK-BL-5/8-3/4MJC-40CSK-BL-11/16-11/16MJC-40CSK-BL-11/16-3/4MJC-40CSK-BL-3/4-3/4
MJC-55CSK-BL NBK 联轴器 NBK Coupling
MJC-55CSK-BL-10-10MJC-55CSK-BL-10-11MJC-55CSK-BL-10-12MJC-55CSK-BL-10-14MJC-55CSK-BL-10-15MJC-55CSK-BL-10-16MJC-55CSK-BL-10-18MJC-55CSK-BL-10-19MJC-55CSK-BL-10-20MJC-55CSK-BL-10-22MJC-55CSK-BL-10-24MJC-55CSK-BL-10-25MJC-55CSK-BL-10-28MJC-55CSK-BL-10-30MJC-55CSK-BL-10-32MJC-55CSK-BL-11-11MJC-55CSK-BL-11-12MJC-55CSK-BL-11-14MJC-55CSK-BL-11-15MJC-55CSK-BL-11-16MJC-55CSK-BL-11-18MJC-55CSK-BL-11-19MJC-55CSK-BL-11-20MJC-55CSK-BL-11-22MJC-55CSK-BL-11-24MJC-55CSK-BL-11-25MJC-55CSK-BL-11-28MJC-55CSK-BL-11-30MJC-55CSK-BL-11-32MJC-55CSK-BL-12-12MJC-55CSK-BL-12-14MJC-55CSK-BL-12-15MJC-55CSK-BL-12-16MJC-55CSK-BL-12-18MJC-55CSK-BL-12-19MJC-55CSK-BL-12-20MJC-55CSK-BL-12-22MJC-55CSK-BL-12-24MJC-55CSK-BL-12-25MJC-55CSK-BL-12-28MJC-55CSK-BL-12-30MJC-55CSK-BL-12-32MJC-55CSK-BL-14-14MJC-55CSK-BL-14-15MJC-55CSK-BL-14-16MJC-55CSK-BL-14-18MJC-55CSK-BL-14-19MJC-55CSK-BL-14-20MJC-55CSK-BL-14-22MJC-55CSK-BL-14-24MJC-55CSK-BL-14-25MJC-55CSK-BL-14-28MJC-55CSK-BL-14-30MJC-55CSK-BL-14-32MJC-55CSK-BL-15-15MJC-55CSK-BL-15-16MJC-55CSK-BL-15-18MJC-55CSK-BL-15-19MJC-5

•
  •
  •
  ¥100.00
  进口轴承 TME65轴承座单元 TME65-214
  商品满意度：无


  加入进货单
•
  •
  ¥990.00
  洛阳LYC轴承22234K,113534轴承青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  ¥40.00
  哈尔滨HRB轴承787/772B青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  ¥100.00
  SKF轴承C4020-2CS5V轴承青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  ¥1.60
  SKF轴承 C 4032 K30,C 4032 V,C 4032 K30V,青岛瑞精机电现货供应
  商品满意度：无



•
  •
  ¥100.00
  CA1111K2P汽车水泵轴承6305-RS,160305青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  ¥1.00
  圆柱滚子轴承 07100-S/07196D青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  ¥1.00
  SKF轴承 IR50X58X22轴承,青岛瑞精机电现货供应
  商品满意度：无



•
  •
  ¥1.00
  NSK连座轴承,CSFE208LLU,CS208LLU,FE208轴承,青岛瑞精机电供应
  商品满意度：无


  加入进货单
•
  •
  •
  ¥100.00
  进口轴承 BKE.TSX65-D-HO制动和夹紧 BKE.TSX65-D-H-SO
  商品满意度：无


  加入进货单
•
  •
  ¥100.00
  日本NTN滚针轴承BK2526轴承青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  •
  •
  ¥1.00
  推力球轴承4456青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  ¥1.00
  轴承 HS71917-E-T-P4S-UL,HS71917E.T.P4S.UL,青岛瑞精供应
  商品满意度：无


  加入进货单
•
  •
  •
  •
  ¥11111.00
  JNS滚针轴承NAST6ZZ轴承NAST6ZZUU
  商品满意度：无


  加入进货单
•
  •
  ¥100.00
  日本NTN轴承16022轴承青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  •
  ¥100.00
  进口轴承 ZARN2572LTN推力圆柱滚子轴承 ZARN2572-L-TV
  商品满意度：无


  加入进货单

•
  •
  •
  ¥100.00
  口轴承 F516B+1216K.TV.C3 F516-B-L+1216-K-TVH-C3
  商品满意度：无


  加入进货单
•
  •
  ¥1.00
  圆锥滚子轴承 32012-X,32012X.E30轴承,青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  •
  ¥100.00
  进口轴承 PAW42-P14推力垫圈 EGW42-E40
  商品满意度：无


  加入进货单
•
  •
  •
  ¥100.00
  进口轴承 PAP1612-P14衬套 EGB1612-E40
  商品满意度：无


  加入进货单
•
  •
  ¥9240.00
  洛阳LYC轴承31688/630轴承青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  ¥1.00
  四列圆柱滚子轴承 300ARYS2002/354RYS2002青岛瑞精机电
  商品满意度：无


  加入进货单
•
  •
  ¥154.00
  洛阳LYC轴承NJ315M,42315H轴承青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  •
  •
  ¥1111.00
  THOMSON直线轴承SS6UPB8轴承SS6UPBA8
  商品满意度：无


  加入进货单
•
  •
  ¥36.20
  洛阳LYC轴承3204A-ZTN1轴承青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  ¥100.00
  SKF轴承C 31/560 KMB,OH 31/560 HE青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  ¥1.00
  带座球轴承 GY1110KRRB青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  ¥60.00
  SKF轴承61814-2RS1,61814
  商品满意度：无



•
  •
  ¥104.00
  NK80/25轴承 644814轴承 洛阳LYC滚针轴承 青岛瑞精轴承公司
  商品满意度：无


  加入进货单
•
  •
  ¥1.00
  滚针轴承HF 1816青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
•
  •
  ¥1.00
  深沟球轴承 6305-TB-P6-C3,6305TB.P63轴承,青岛瑞精机电
  商品满意度：无


  加入进货单
•
  •
  ¥1.00
  NSK轴承 241/500CAE4,241/500CAK30E4,青岛瑞精机电现货供应
  商品满意度：无


  加入进货单
