| 呼び番号 |
規格寸法 （単位： mm） |
ゴム材料区分 | |||||
|
内径 (軸径) d |
外径 (ハウジング穴径) D |
幅 (厚さ) b |
ゴム材料 | ||||
|
ニトリルゴム （NBR） |
フッ素ゴム （FKM） |
シリコンゴム （VMQ） |
アクリルゴム （ACM） |
||||
| MHS 7 20 7 | 7 | 20 | 7 | N（ニトリル） | - | - | - |
| MHS 8 18 7 | 8 | 18 | 7 | N（ニトリル） | - | - | - |
| MHS 8 22 7 | 8 | 22 | 7 | N（ニトリル） | F（フッ素） | - | - |
| MHS 9 22 7 | 9 | 22 | 7 | N（ニトリル） | - | - | - |
| MHS 10 18 5 | 10 | 18 | 5 | N（ニトリル） | - | - | - |
| MHS 10 20 7 | 10 | 20 | 7 | N（ニトリル） | - | - | - |
| MHS 10 21 8 | 10 | 21 | 8 | N（ニトリル） | - | - | - |
| MHS 10 25 7 | 10 | 25 | 7 | N（ニトリル） | - | - | - |
| MHS 10 28 8 | 10 | 28 | 8 | N（ニトリル） | - | - | - |
| MHS 10 30 7 | 10 | 30 | 7 | N（ニトリル） | - | - | - |
| MHS 11 22 7 | 11 | 22 | 7 | N（ニトリル） | - | - | A（アクリル） |
| MHS 11 25 7 | 11 | 25 | 7 | N（ニトリル） | - | - | - |
| MHS 12 22 7 | 12 | 22 | 7 | N（ニトリル） | - | - | - |
| MHS 12 25 7 | 12 | 25 | 7 | N（ニトリル） | - | - | - |
| MHS 12 28 7 | 12 | 28 | 7 | N（ニトリル） | - | - | - |
| MHS 12 32 7 | 12 | 32 | 7 | N（ニトリル） | - | - | - |
| MHS 13 28 7 | 13 | 28 | 7 | N（ニトリル） | - | - | - |
| MHS 13 30 8 | 13 | 30 | 8 | N（ニトリル） | - | - | - |
| MHS 14 24 6 | 14 | 24 | 6 | N（ニトリル） | - | S（シリコン） | A（アクリル） |
| MHS 14 28 7 | 14 | 28 | 7 | N（ニトリル） | - | - | - |
| MHS 14 32 9 | 14 | 32 | 9 | N（ニトリル） | - | - | - |
| 呼び番号 |
規格寸法 （単位： mm） |
ゴム材料区分 | |||||
|
内径 (軸径) d |
外径 (ハウジング穴径) D |
幅 (厚さ) b |
ゴム材料 | ||||
|
ニトリルゴム （NBR） |
フッ素ゴム （FKM） |
シリコンゴム （VMQ） |
アクリルゴム （ACM） |
||||
| MHS 15 25 7 | 15 | 25 | 7 | N（ニトリル） | - | - | - |
| MHS 15 28 7 | 15 | 28 | 7 | N（ニトリル） | - | - | - |
| MHS 15 30 7 | 15 | 30 | 7 | N（ニトリル） | F（フッ素） | - | - |
| MHS 15 30 9 | 15 | 30 | 9 | N（ニトリル） | - | - | - |
| MHS 15 32 7 | 15 | 32 | 7 | N（ニトリル） | - | - | - |
| MHS 15 32 9 | 15 | 32 | 9 | N（ニトリル） | - | - | - |
| MHS 15 35 7 | 15 | 35 | 7 | N（ニトリル） | F（フッ素） | - | - |
| MHS 16 26 7 | 16 | 26 | 7 | N（ニトリル） | - | - | - |
| MHS 16 30 6 | 16 | 30 | 6 | N（ニトリル） | - | - | A（アクリル） |
| MHS 16 30 7 | 16 | 30 | 7 | N（ニトリル） | - | - | - |
| MHS 17 28 7 | 17 | 28 | 7 | N（ニトリル） | - | - | - |
| MHS 17 30 6 | 17 | 30 | 6 | N（ニトリル） | - | S（シリコン） | A（アクリル） |
| MHS 17 30 7 | 17 | 30 | 7 | N（ニトリル） | - | - | - |
| MHS 17 30 8 | 17 | 30 | 8 | N（ニトリル） | F（フッ素） | - | - |
| MHS 17 32 7 | 17 | 32 | 7 | N（ニトリル） | - | - | - |
| MHS 17 35 6 | 17 | 35 | 6 | N（ニトリル） | - | - | - |
| MHS 17 35 7 | 17 | 35 | 7 | N（ニトリル） | F（フッ素） | - | - |
| MHS 17 35 8 | 17 | 35 | 8 | N（ニトリル） | - | - | - |
| MHS 17 38 10 | 17 | 38 | 10 | N（ニトリル） | - | - | - |
| MHS 17 40 8 | 17 | 40 | 8 | N（ニトリル） | - | - | - |
>>>オイルシール 製品情報
>>>オイルシール 技術資料
>>>お問い合わせ／販売
| 呼び番号 |
規格寸法 （単位： mm） |
ゴム材料区分 | |||||
|
内径 (軸径) d |
外径 (ハウジング穴径) D |
幅 (厚さ) b |
ゴム材料 | ||||
|
ニトリルゴム （NBR） |
フッ素ゴム （FKM） |
シリコンゴム （VMQ） |
アクリルゴム （ACM） |
||||
| MHS 18 30 7 | 18 | 30 | 7 | N（ニトリル） | F（フッ素） | - | - |
| MHS 18 30 8 | 18 | 30 | 8 | N（ニトリル） | - | - | - |
| MHS 18 35 7 | 18 | 35 | 7 | N（ニトリル） | - | - | A（アクリル） |
| MHS 18 35 8 | 18 | 35 | 8 | N（ニトリル） | - | - | - |
| MHS 18 36 10 | 18 | 36 | 10 | N（ニトリル） | - | - | - |
| MHS 19 30 7 | 19 | 30 | 7 | N（ニトリル） | - | - | - |
| MHS 19 35 8 | 19 | 35 | 8 | N（ニトリル） | - | S（シリコン） | - |
| MHS 20 30 5 | 20 | 30 | 5 | N（ニトリル） | F（フッ素） | - | - |
| MHS 20 30 7 | 20 | 30 | 7 | N（ニトリル） | F（フッ素） | - | - |
| MHS 20 30 9 | 20 | 30 | 9 | N（ニトリル） | - | - | - |
| MHS 20 32 6 | 20 | 32 | 6 | N（ニトリル） | - | - | A（アクリル） |
| MHS 20 32 8 | 20 | 32 | 8 | N（ニトリル） | - | - | - |
| MHS 20 34 7 | 20 | 34 | 7 | N（ニトリル） | - | - | - |
| MHS 20 35 5 | 20 | 35 | 5 | - | - | - | A（アクリル） |
| MHS 20 35 7 | 20 | 35 | 7 | N（ニトリル） | F（フッ素） | S（シリコン） | - |
| MHS 20 35 8 | 20 | 35 | 8 | N（ニトリル） | F（フッ素） | S（シリコン） | - |
| MHS 20 36 5 | 20 | 36 | 5 | N（ニトリル） | - | - | - |
| MHS 20 36 7 | 20 | 36 | 7 | N（ニトリル） | - | - | - |
| MHS 20 38 8 | 20 | 38 | 8 | N（ニトリル） | - | - | - |
| MHS 20 40 7 | 20 | 40 | 7 | N（ニトリル） | - | - | - |
| MHS 20 40 11 | 20 | 40 | 11 | N（ニトリル） | F（フッ素） | - | - |
| MHS 20 45 12 | 20 | 45 | 12 | N（ニトリル） | - | - | - |
| 呼び番号 |
規格寸法 （単位： mm） |
ゴム材料区分 | |||||
|
内径 (軸径) d |
外径 (ハウジング穴径) D |
幅 (厚さ) b |
ゴム材料 | ||||
|
ニトリルゴム （NBR） |
フッ素ゴム （FKM） |
シリコンゴム （VMQ） |
アクリルゴム （ACM） |
||||
| MHS 22 32 7 | 22 | 32 | 7 | N（ニトリル） | - | - | - |
| MHS 22 35 7 | 22 | 35 | 7 | N（ニトリル） | - | S（シリコン） | A（アクリル） |
| MHS 22 38 8 | 22 | 38 | 8 | N（ニトリル） | - | - | - |
| MHS 22 42 11 | 22 | 42 | 11 | N（ニトリル） | - | - | - |
| MHS 24 40 8 | 24 | 40 | 8 | N（ニトリル） | - | - | - |
| MHS 25 38 7 | 25 | 38 | 7 | N（ニトリル） | - | - | - |
| MHS 25 40 8 | 25 | 40 | 8 | N（ニトリル） | F（フッ素） | S（シリコン） | A（アクリル） |
| MHS 25 40 10 | 25 | 40 | 10 | N（ニトリル） | - | - | - |
| MHS 25 45 7 | 25 | 45 | 7 | N（ニトリル） | - | - | - |
| MHS 25 45 8 | 25 | 45 | 8 | N（ニトリル） | - | - | A（アクリル） |
| MHS 25 45 10 | 25 | 45 | 10 | N（ニトリル） | - | - | - |
| MHS 25 45 11 | 25 | 45 | 11 | N（ニトリル） | F（フッ素） | - | - |
| MHS 25 47 6 | 25 | 47 | 6 | N（ニトリル） | - | - | - |
| MHS 25 47 7 | 25 | 47 | 7 | N（ニトリル） | - | - | - |
| MHS 25 48 8 | 25 | 48 | 8 | N（ニトリル） | - | - | - |
| MHS 25 50 9 | 25 | 50 | 9 | N（ニトリル） | - | - | - |
| MHS 25 50 12 | 25 | 50 | 12 | N（ニトリル） | - | - | - |
| MHS 26 38 8 | 26 | 38 | 8 | N（ニトリル） | - | - | - |
| MHS 26 42 8 | 26 | 42 | 8 | N（ニトリル） | - | S（シリコン） | A（アクリル） |
| MHS 26 45 7 | 26 | 45 | 7 | N（ニトリル） | - | - | - |
| 呼び番号 |
規格寸法 （単位： mm） |
ゴム材料区分 | |||||
|
内径 (軸径) d |
外径 (ハウジング穴径) D |
幅 (厚さ) b |
ゴム材料 | ||||
|
ニトリルゴム （NBR） |
フッ素ゴム （FKM） |
シリコンゴム （VMQ） |
アクリルゴム （ACM） |
||||
| MHS 27 47 11 | 27 | 47 | 11 | N（ニトリル） | - | - | - |
| MHS 28 40 8 | 28 | 40 | 8 | N（ニトリル） | - | - | - |
| MHS 28 45 8 | 28 | 45 | 8 | N（ニトリル） | F（フッ素） | - | - |
| MHS 28 48 11 | 28 | 48 | 11 | N（ニトリル） | - | - | - |
| MHS 30 40 7 | 30 | 40 | 7 | N（ニトリル） | - | - | - |
| MHS 30 42 8 | 30 | 42 | 8 | N（ニトリル） | - | S（シリコン） | - |
| MHS 30 44 9 | 30 | 44 | 9 | N（ニトリル） | - | - | - |
| MHS 30 45 8 | 30 | 45 | 8 | N（ニトリル） | - | - | - |
| MHS 30 45 12 | 30 | 45 | 12 | N（ニトリル） | - | - | - |
| MHS 30 47 8 | 30 | 47 | 8 | N（ニトリル） | - | S（シリコン） | - |
| MHS 30 50 8 | 30 | 50 | 8 | N（ニトリル） | F（フッ素） | - | A（アクリル） |
| MHS 30 50 11 | 30 | 50 | 11 | N（ニトリル） | F（フッ素） | - | - |
| MHS 30 52 10 | 30 | 52 | 10 | N（ニトリル） | - | - | - |
| MHS 30 52 12 | 30 | 52 | 12 | N（ニトリル） | - | - | - |
| MHS 30 55 12 | 30 | 55 | 12 | N（ニトリル） | - | - | - |
| MHS 30 62 8 | 30 | 62 | 8 | N（ニトリル） | - | - | - |
| MHS 32 45 8 | 32 | 45 | 8 | N（ニトリル） | - | - | - |
| MHS 32 46 8 | 32 | 46 | 8 | N（ニトリル） | - | - | - |
| MHS 32 52 8 | 32 | 52 | 8 | N（ニトリル） | F（フッ素） | - | - |
| MHS 33 52 7 | 33 | 52 | 7 | N（ニトリル） | - | - | - |
| MHS 34 50 7 | 34 | 50 | 7 | N（ニトリル） | - | - | - |
>>>オイルシール 製品情報
>>>オイルシール 技術資料
>>>お問い合わせ／販売
▲このページのTOPへ戻る
| 呼び番号 |
規格寸法 （単位： mm） |
ゴム材料区分 | |||||
|
内径 (軸径) d |
外径 (ハウジング穴径) D |
幅 (厚さ) b |
ゴム材料 | ||||
|
ニトリルゴム （NBR） |
フッ素ゴム （FKM） |
シリコンゴム （VMQ） |
アクリルゴム （ACM） |
||||
| MHS 35 47 7 | 35 | 47 | 7 | N（ニトリル） | F（フッ素） | - | - |
| MHS 35 48 8 | 35 | 48 | 8 | N（ニトリル） | - | S（シリコン） | - |
| MHS 35 50 7 | 35 | 50 | 7 | N（ニトリル） | F（フッ素） | - | - |

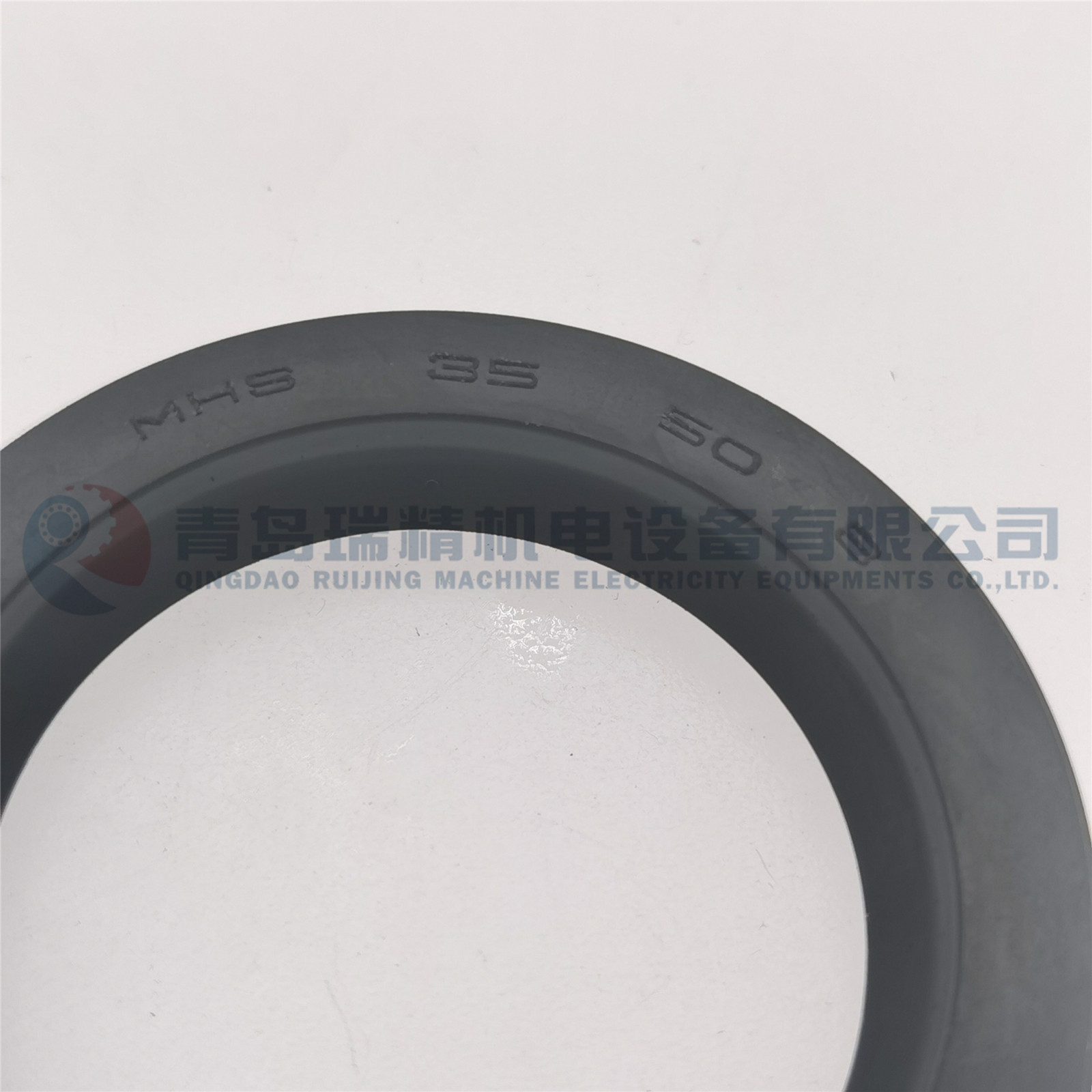

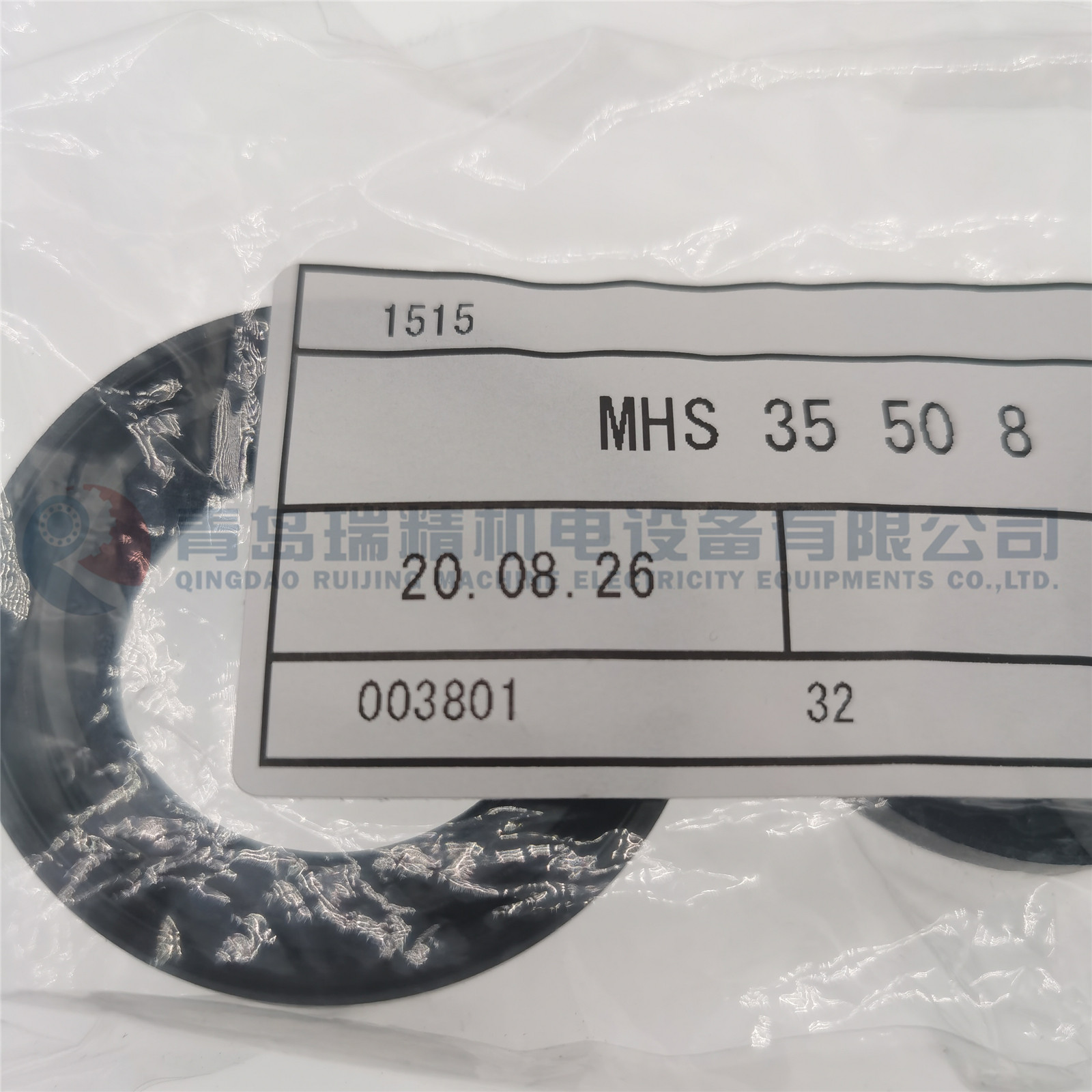

| MHS 35 50 8 | 35 | 50 | 8 | N（ニトリル） | - | - | - |
| MHS 35 50 11 | 35 | 50 | 11 | N（ニトリル） | - | - | - |
| MHS 35 52 7 | 35 | 52 | 7 | N（ニトリル） | F（フッ素） | - | - |
| MHS 35 52 9 | 35 | 52 | 9 | N（ニトリル） | - | - | - |
| MHS 35 52 10 | 35 | 52 | 10 | N（ニトリル） | - | S（シリコン） | - |
| MHS 35 52 12 | 35 | 52 | 12 | N（ニトリル） | - | - | - |
| MHS 35 55 8 | 35 | 55 | 8 | N（ニトリル） | - | S（シリコン） | A（アクリル） |
| MHS 35 55 11 | 35 | 55 | 11 | N（ニトリル） | F（フッ素） | S（シリコン） | - |
| MHS 35 60 12 | 35 | 60 | 12 | N（ニトリル） | - | - | - |
| MHS 36 50 7 | 36 | 50 | 7 | N（ニトリル） | F（フッ素） | - | - |
| MHS 38 50 8 | 38 | 50 | 8 | N（ニトリル） | - | - | - |
| MHS 38 52 6 | 38 | 52 | 6 | N（ニトリル） | - | - | - |
| MHS 38 55 8 | 38 | 55 | 8 | N（ニトリル） | F（フッ素） | - | - |
| MHS 38 58 8 | 38 | 58 | 8 | N（ニトリル） | - | - | - |
| MHS 38 58 11 | 38 | 58 | 11 | N（ニトリル） | F（フッ素） | - | - |
| 呼び番号 |
規格寸法 （単位： mm） |
ゴム材料区分 | |||||
|
内径 (軸径) d |
外径 (ハウジング穴径) D |
幅 (厚さ) b |
ゴム材料 | ||||
|
ニトリルゴム （NBR） |
フッ素ゴム （FKM） |
シリコンゴム （VMQ） |
アクリルゴム （ACM） |
||||
| MHS 40 52 8 | 40 | 52 | 8 | N（ニトリル） | F（フッ素） | - | - |
| MHS 40 55 8 | 40 | 55 | 8 | N（ニトリル） | - | - | - |
| MHS 40 55 9 | 40 | 55 | 9 | N（ニトリル） | - | - | - |
| MHS 40 58 8 | 40 | 58 | 8 | N（ニトリル） | - | - | - |
| MHS 40 60 8 | 40 | 60 | 8 | N（ニトリル） | - | - | - |
| MHS 40 60 12 | 40 | 60 | 12 | N（ニトリル） | - | S（シリコン） | - |
| MHS 40 62 8 | 40 | 62 | 8 | N（ニトリル） | F（フッ素） | - | - |
| MHS 40 62 11 | 40 | 62 | 11 | N（ニトリル） | - | - | - |
| MHS 40 62 12 | 40 | 62 | 12 | N（ニトリル） | - | - | A（アクリル） |
| MHS 40 65 12 | 40 | 65 | 12 | N（ニトリル） | - | - | - |
| MHS 40 65 14 | 40 | 65 | 14 | N（ニトリル） | - | - | - |
| MHS 42 55 7 | 42 | 55 | 7 | - | - | - | A（アクリル） |
| MHS 42 58 10 | 42 | 58 | 10 | N（ニトリル） | - | - | - |
| MHS 42 60 9 | 42 | 60 | 9 | N（ニトリル） | - | - | - |
| MHS 42 65 9 | 42 | 65 | 9 | N（ニトリル） | - | - | - |
| MHS 42 65 12 | 42 | 65 | 12 | N（ニトリル） | - | - | - |
| MHS 45 60 9 | 45 | 60 | 9 | N（ニトリル） | - | - | - |
| MHS 45 62 9 | 45 | 62 | 9 | N（ニトリル） | - | S（シリコン） | A（アクリル） |
| MHS 45 68 9 | 45 | 68 | 9 | N（ニトリル） | F（フッ素） | - | - |
| MHS 45 68 12 | 45 | 68 | 12 | N（ニトリル） | - | - | A（アクリル） |
| MHS 45 70 12 | 45 | 70 | 12 | N（ニトリル） | F（フッ素） | - | - |
| MHS 45 70 14 | 45 | 70 | 14 | N（ニトリル） | - | S（シリコン） | - |
| 呼び番号 |
規格寸法 （単位： mm） |
ゴム材料区分 | |||||
|
内径 (軸径) d |
外径 (ハウジング穴径) D |
幅 (厚さ) b |
ゴム材料 | ||||
|
ニトリルゴム （NBR） |
フッ素ゴム （FKM） |
シリコンゴム （VMQ） |
アクリルゴム （ACM） |
||||
| MHS 48 65 9 | 48 | 65 | 9 | N（ニトリル） | - | - | - |
| MHS 48 70 9 | 48 | 70 | 9 | N（ニトリル） | - | - | - |
| MHS 48 70 12 | 48 | 70 | 12 | N（ニトリル） | - | - | - |
| MHS 50 68 9 | 50 | 68 | 9 | N（ニトリル） | F（フッ素） | - | - |
| MHS 50 70 10 | 50 | 70 | 10 | N（ニトリル） | - | - | - |
| MHS 50 70 12 | 50 | 70 | 12 | N（ニトリル） | - | - | - |
| MHS 50 72 9 | 50 | 72 | 9 | N（ニトリル） | - | - | - |
| MHS 50 72 12 | 50 | 72 | 12 | N（ニトリル） | F（フッ素） | S（シリコン） | - |
| MHS 50 80 14 | 50 | 80 | 14 | N（ニトリル） | - | - | A（アクリル） |
| MHS 52 70 9 | 52 | 70 | 9 | N（ニトリル） | - | - | - |
| MHS 52 75 12 | 52 | 75 | 12 | N（ニトリル） | - | S（シリコン） | - |
| MHS 53 78 12 | 53 | 78 | 12 | N（ニトリル） | F（フッ素） | - | - |
| MHS 55 72 9 | 55 | 72 | 9 | N（ニトリル） | - | - | A（アクリル） |
| MHS 55 78 9 | 55 | 78 | 9 | N（ニトリル） | F（フッ素） | - | - |
| MHS 55 78 12 | 55 | 78 | 12 | N（ニトリル） | F（フッ素） | S（シリコン） | - |
| MHS 55 80 12 | 55 | 80 | 12 | N（ニトリル） | - | - | - |
| MHS 55 85 14 | 55 | 85 | 14 | N（ニトリル） | - | S（シリコン） | A（アクリル） |
| MHS 58 72 9 | 58 | 72 | 9 | - | F（フッ素） | - | - |
| MHS 58 80 12 | 58 | 80 | 12 | N（ニトリル） | - | - | - |
>>>オイルシール 製品情報
>>>オイルシール 技術資料
>>>お問い合わせ／販売
▲このページのTOPへ戻る
| 呼び番号 |
規格寸法 （単位： mm） |
ゴム材料区分 | |||||
|
内径 (軸径) d |
外径 (ハウジング穴径) D |
幅 (厚さ) b |
ゴム材料 | ||||
|
ニトリルゴム （NBR） |
フッ素ゴム （FKM） |
シリコンゴム （VMQ） |
アクリルゴム （ACM） |
||||
| MHS 60 75 9 | 60 | 75 | 9 | N（ニトリル） | - | - | - |
| MHS 60 78 9 | 60 | 78 | 9 | N（ニトリル） | - | - | - |
| MHS 60 82 9 | 60 | 82 | 9 | N（ニトリル） | F（フッ素） | - | - |
| MHS 60 82 12 | 60 | 82 | 12 | N（ニトリル） | F（フッ素） | S（シリコン） | - |
| MHS 60 85 12 | 60 | 85 | 12 | N（ニトリル） | - | - | A（アクリル） |
| MHS 60 90 14 | 60 | 90 | 14 | N（ニトリル） | - | S（シリコン） | A（アクリル） |
| MHS 62 85 12 | 62 | 85 | 12 | N（ニトリル） | - | S（シリコン） | - |
| MHS 63 85 12 | 63 | 85 | 12 | N（ニトリル） | - | - | - |
| MHS 65 82 10 | 65 | 82 | 10 | N（ニトリル） | - | - | - |
| MHS 65 88 12 | 65 | 88 | 12 | N（ニトリル） | F（フッ素） | S（シリコン） | A（アクリル） |
| MHS 65 90 12 | 65 | 90 | 12 | N（ニトリル） | - | S（シリコン） | - |
| MHS 65 90 13 | 65 | 90 | 13 | N（ニトリル） | F（フッ素） | - | - |
| MHS 68 90 12 | 68 | 90 | 12 | N（ニトリル） | - | - | - |
| MHS 68 95 13 | 68 | 95 | 13 | N（ニトリル） | - | - | - |
| MHS 70 88 12 | 70 | 88 | 12 | N（ニトリル） | - | - | - |
| MHS 70 90 12 | 70 | 90 | 12 | N（ニトリル） | - | - | - |
| MHS 70 92 12 | 70 | 92 | 12 | N（ニトリル） | F（フッ素） | S（シリコン） | - |
| MHS 70 95 13 | 70 | 95 | 13 | N（ニトリル） | F（フッ素） | S（シリコン） | - |
| MHS 70 100 14 | 70 | 100 | 14 | N（ニトリル） | - | - | - |
