加工定制 | 否 | 类型 | 密封圈 | 材质 | 橡胶 |
作用 | 轴用密封 | 品牌 | CFW-SIMRIT | 型号 | B1-28X40X7 |
样品或现货 | 现货 | 是否标准件 | 标准件 | 使用温度 | 100(℃) |
使用压力 | 0.05(MPa) | 是否进口 | 是 | 适用范围 | 汽车,轴承 |
是否跨境货源 | 否 |

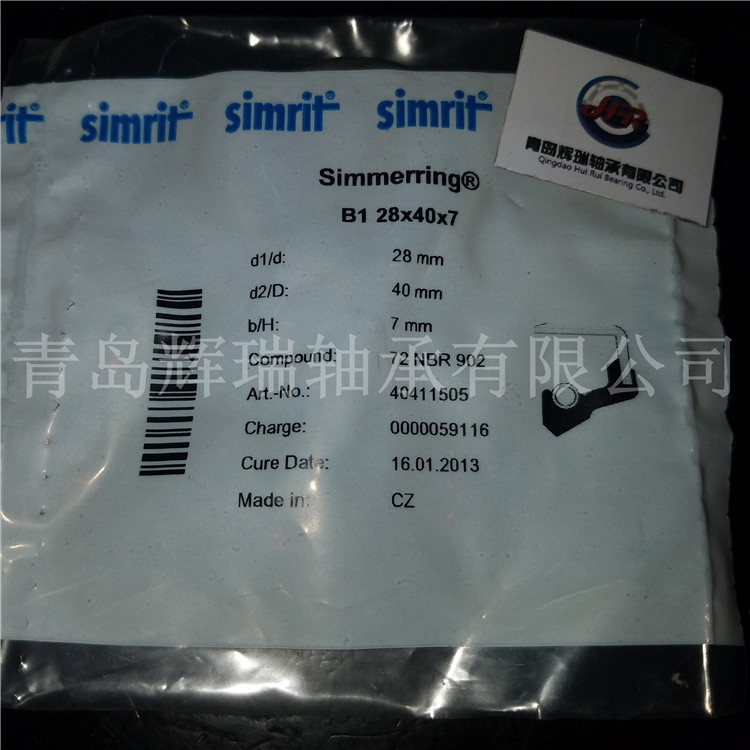

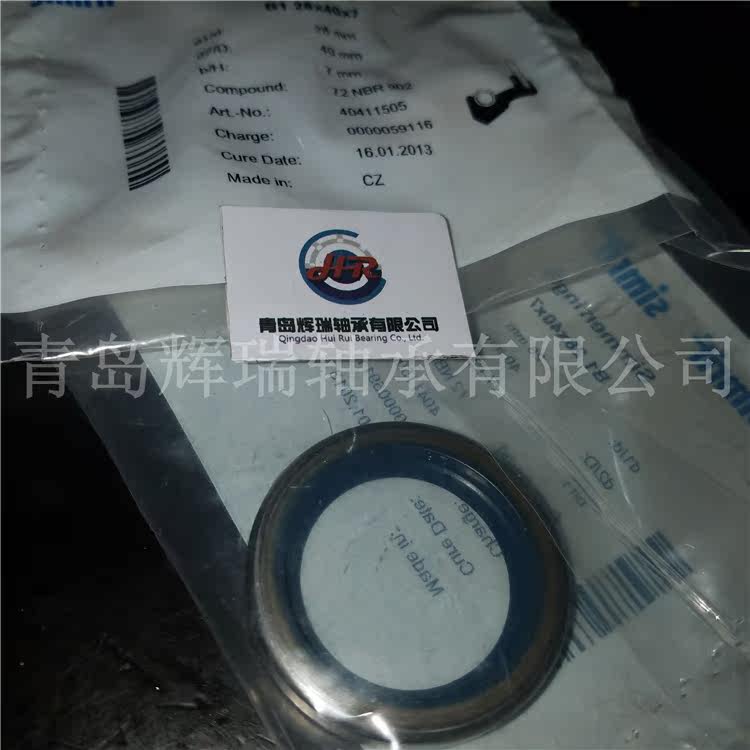

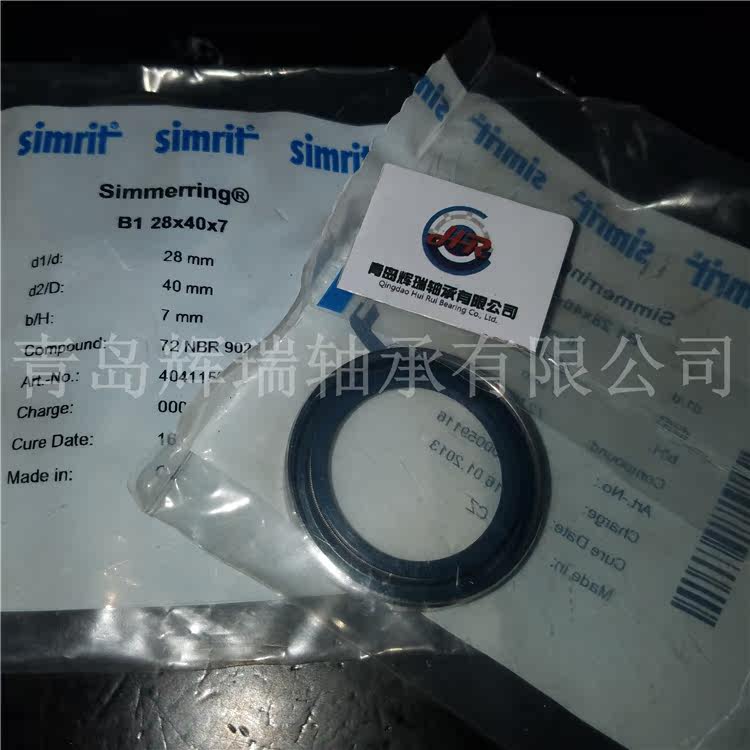

青岛辉瑞轴承有限公司供应CFW-SIMRIT油封B1-28X40X7密封件内径28mm外径40mm厚度7mm青岛辉瑞轴承有限公司供应CFW-SIMRIT油封B1-28X40X7密封件内径28mm外径40mm厚度7mm青岛辉瑞轴承有限公司供应CFW-SIMRIT油封B1-28X40X7密封件内径28mm外径40mm厚度7mm青岛辉瑞轴承有限公司供应CFW-SIMRIT油封B1-28X40X7密封件内径28mm外径40mm厚度7mm
型号: | B1FUD, B1FUDSL, B1U, B1USL, B1, B1SL |
材料: | Simrit 72 NBR 902 |
■■油封外缘:金属骨架,机加工
■■密封唇唇部装有弹簧
■■附有防尘唇(B1…SL型)
■■密封唇唇部前角,密封唇唇部的前端面由机加工生成
■■密封唇唇部截面,密封唇由模具模压成形
(B1FUD/B1FUDSL型)
丁腈橡胶
代号72 NBR 902
颜色蓝色
硬度邵式A 72度
金属骨架非合金钢 DIN EN 10027-1
弹簧弹簧钢 DIN EN 10270-1
75FKM 585或75FKM 595 请咨询
介质: | 矿物油,合成油,润滑脂 |
T: | -40℃~+100℃ 短期可达+120℃ |
v: | 见样本3页图 |
p: | 最高0.05 MPa/0.5bar;最高0.02 MPa/0.2bar(B1FUD/B1FUDSL)最大的允许值与其它操作条件有关 |
■■广泛应用于整个工业领域
■■金属骨架装配在腔体内特别稳固和精确(注:当密封低
粘度介质和气态时,金属骨架外缘和腔体内缘之间的静
态密封效果是有限的。)
■■附有防尘唇,防止一般的和中等的尘埃污染以及外界脏
物侵入(B1FUDSL)
(注:会引起温度升高,由于摩擦生热)
轴: | 公差: | ISO h 11 |
同心度: | IT 8 | |
粗糙度 | R a = 0,2 - 0,8 μm | |
R z = 1,0 - 5,0 μm | ||
R max = < 6,3 μm | ||
硬 度: | 45-60 HRC | |
光洁度: | 无向状态,最好用横向进给精磨 | |
腔 体: | 公差: | ISO H8 |
粗糙度: | R z = 6,3 - 16 μm |
6. 安装
按DIN3760规定,细心安装是保证密封圈良好功能的先决条件
轴径¢d1的尺寸范围
B1:5 … 500 mm
B1…SL: 12 … 290 mm
