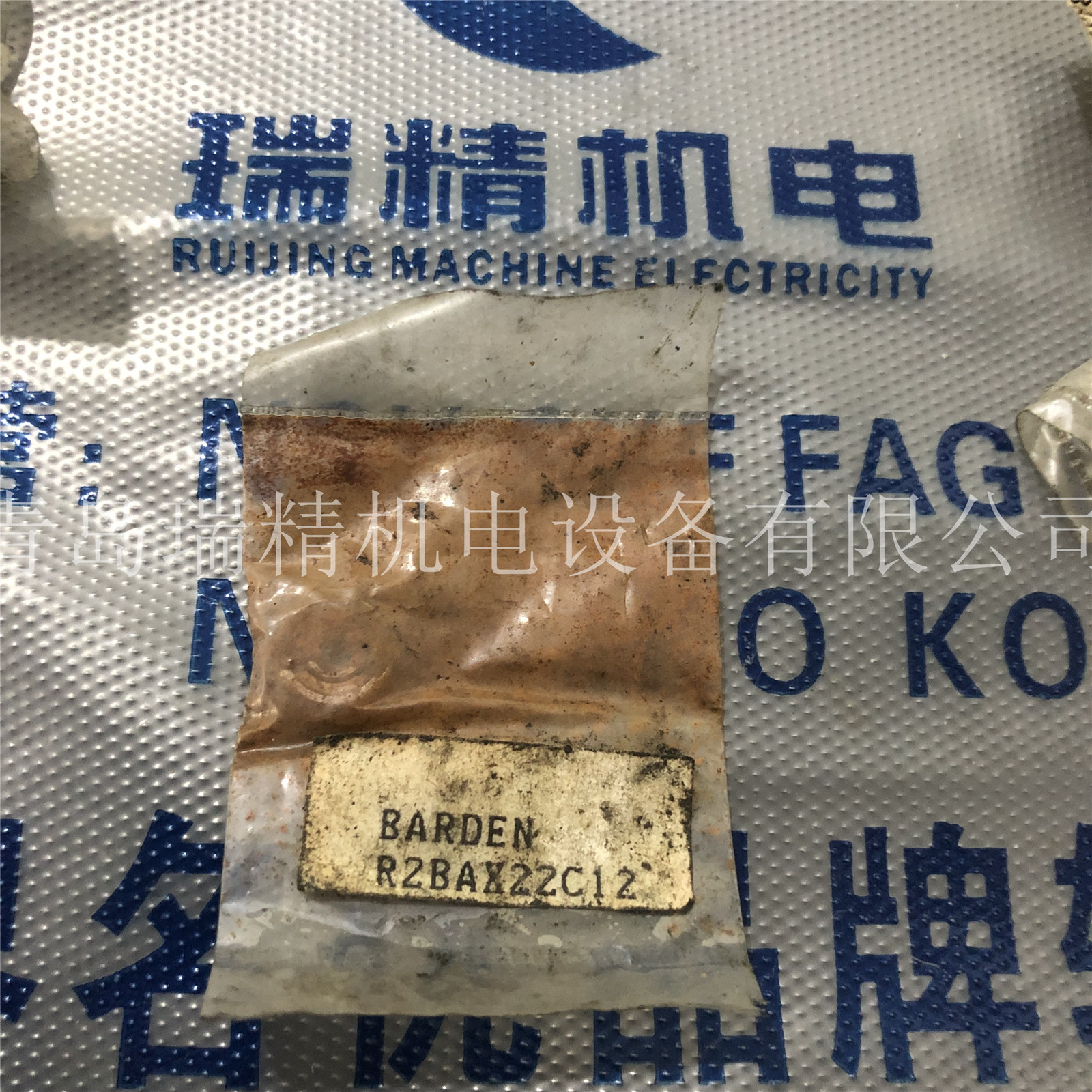

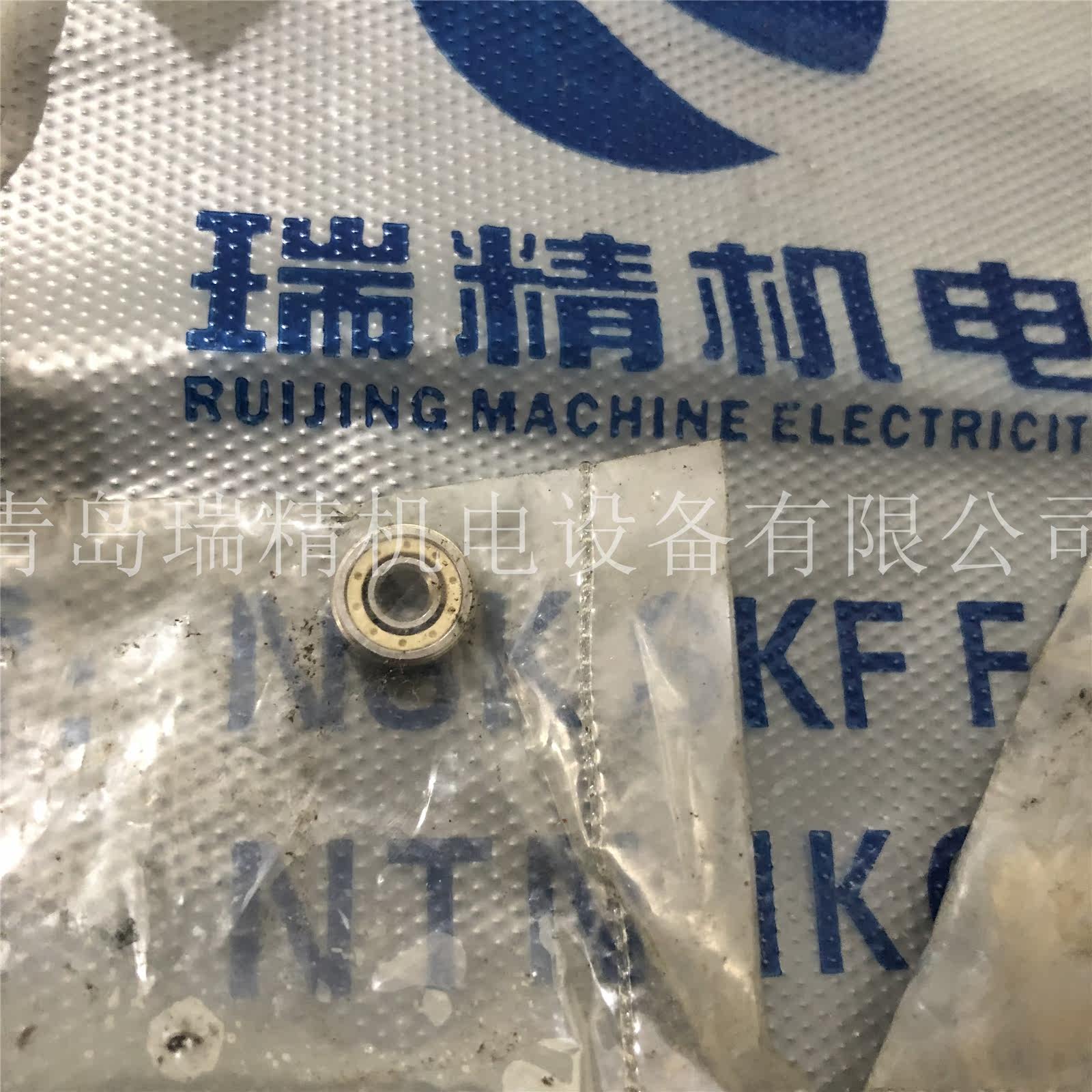

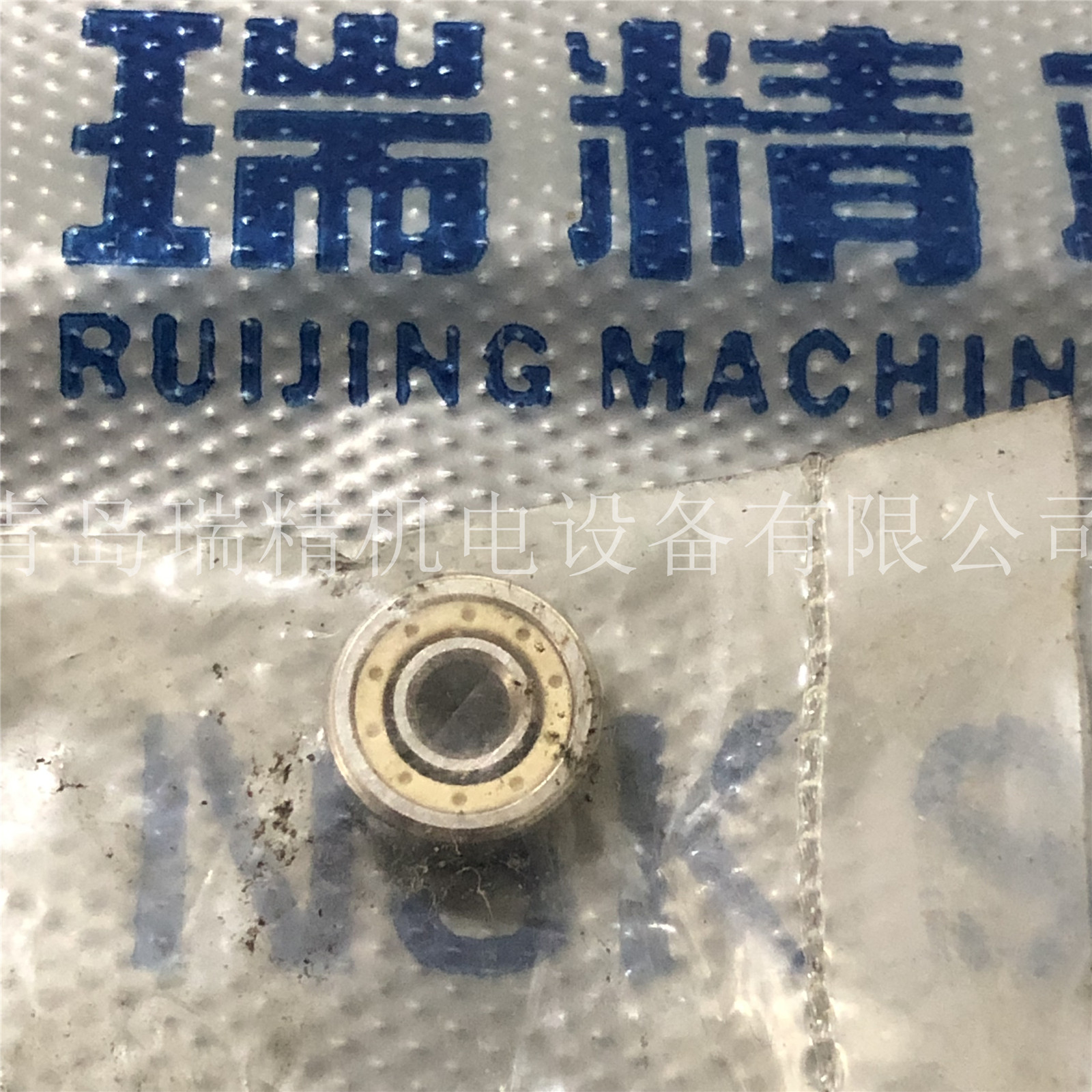

BARDEN角接触球轴承 R2BAX22C12 内径3.175外径9.525厚度3.967mm
根据 DIN 635-2 标准的主要尺寸 BARDEN角接触球轴承 R2BAX22C12 内径3.175外径9.525厚度3.967mm



青岛瑞精机电设备有限公司-美國BARDEN軸承型號大全：

R1-5B、R1-5H、R144H、R2-5B、R2-5H、R2B、R2H、R2-6H、R3B、R3H、R4B、R4H、R4HX8、R8H

2M3BY、34H、34BX4、34-5、19M5BY、36H、36BX1、37H、38H、38BX2、39H、100H、200H、1901H、101H、101BX4、201H、301H、1902H、102H、102BX4、102BJJX、202H、302H、103H、103BX4、203H、303H



青岛瑞精机电设备有限公司-美國BARDEN軸承型號大全：

104H、104BX48、204H、304H、1905H、105H、105BX48、205H、305H、106H、106BX48、206H、306H、1907H、107H、107BX48、207H、307H、108H、108BX48、208H、308H、109H、209H、309H、110H、110BX48、210H

310H、211H、212H、312H、113H、113BX48、214H、115H、117H、117BX48、118H、220H

BSB2047DUH、L078HDF、L093HDF、BSB2562DUH、BSB3062DUH、BSB3572DUH



青岛瑞精机电设备有限公司-美國BARDEN軸承型號大全：

L150HDF、L150HX4DF、BSB4072DUH、L175HDF、L225HDF、L300HDF

1900HC、1901HC、1902HC、1903HC、1904HC、1905HC、1906HC、1907HC、1908HC、1909HC、1910HC、1911HC、1912HC、1913HC、1914HC、1915HC、1916HC、1917HC、1918HC、1919HC、1920HC、1921HC、1922HC、1924HC、1926HC、1928HC、1930HC、1932HC、1934HC、1936HC、1938HC



美國BARDEN公司軸承補充代號

1. 前置代號
無代號時表示SAE52100高鉻軸承鋼。
S- AISI440C不鏽鋼。M- M50工具鋼。
2. 後置代號
（1） 承類型
無代號時表示表示向心球軸承
B- 可分離內圈角接觸軸承 H- 不可分離外圈角接觸軸承
（2） 密封與防塵
無代號表示開式軸承 F- 單面接觸式密封 FF-雙面接觸式密封 S- 單面防塵蓋 SS-雙面防塵蓋
Y- 單面承壓密封 YY- 雙面承壓密封
（3）保持架及其材料
無代號時表示特定軸承尺寸標準保持架
W- 雙半，金屬衝壓，輕彎爪 TA-單件側裝式，酚醛 T- 雙半鉚接，鋁包層酚醛 TMT- 單件側裝式，尼龍模壓
（4）特殊性能
X50- 英制，小鋼球 X200- 外圈凹槽與防塵蓋之間有緊密封 X204- 用戶零件戶，用電蝕法標在軸承外圈上
X205- 滿球型（指H型） X216- 不加防塵蓋和鋼絲脹圈
（5）徑向油隙
數字表示向心球軸承的徑向油隙範圍。對於角接觸球軸承，無代號表示標準接觸角。
注：當軸承型號的前面以數字結尾時，則在徑向油隙和數字之間用字母“K”隔開，以免混淆。
（6）力矩試驗
大多數微型軸承和儀表軸承都有低力矩特性。各種不同的力矩水平用下列代號表示：
V- 保證低力矩水平 VL- 保證極低力矩水平
VT- 對具有VL力矩水平的每套軸承提供實際力矩圖
（7）成對安裝和預載荷
字母代號表示成對安裝。如字母後跟數字代號，則數字表示以英磅計的平均預載荷。無數字表示標準預載荷。
D- 成對安裝 DB- 背對背安裝 DF- 面對面安裝 DT- 串聯安裝 DD- 三套串聯安裝
H型角接觸球軸承的標準預載荷爲輕，中，重，用以下字母表示：
L- 輕預載荷 M- 中預載荷 H- 重預載荷
（8）徑向跳動
只有特殊徑向跳動纔在軸承型號中表明，並用字母E表示。
E- 徑向跳動小於標準公差，當E後跟有字母R時，徑向跳動的最高點按下列代號標註在軸承上。
ER- 內圈徑向跳動最高點。 ER1- 外圈徑向跳動最高點。 ER2- 內，外圈均徑向跳動最高點。
（9）尺寸分組
內徑與外徑分組的軸承，用字母C表示。使用的代號如下：
C- 內外徑公差範圍按0.0001 in的增量分組，並在包裝物上表明組別
CXO- 內徑尺寸公差分組 COX- 外徑尺寸公差分組 C44- 內徑和外徑尺寸公差按0.00005 in分組
