轴承型号展示

产品描述

一、产品概述与品牌背景

SKF NU209ECP圆柱滚子轴承是SKF Explorer系列中的一款高性能产品，由世界领先的轴承制造商SKF公司德国工厂生产。作为工业传动领域的核心部件，该轴承凭借其卓越的设计和精良的制造工艺，在各类机械设备中发挥着关键作用。

青岛瑞精机电设备有限公司作为SKF轴承在华东地区的重要授权供应商，长期为客户提供原装正品的NU209ECP轴承及相关技术服务。公司凭借专业的销售团队和完善的售后服务体系，确保每一套轴承都能满足客户对品质和性能的严苛要求。

二、产品标识与包装特征

NU209ECP轴承具有清晰的品牌标识和完整的原厂包装，主要特征包括：

1. 产品标识：
   • 轴承外圈激光雕刻"SKF EXPLORER NU209 ECP GERMANY"字样

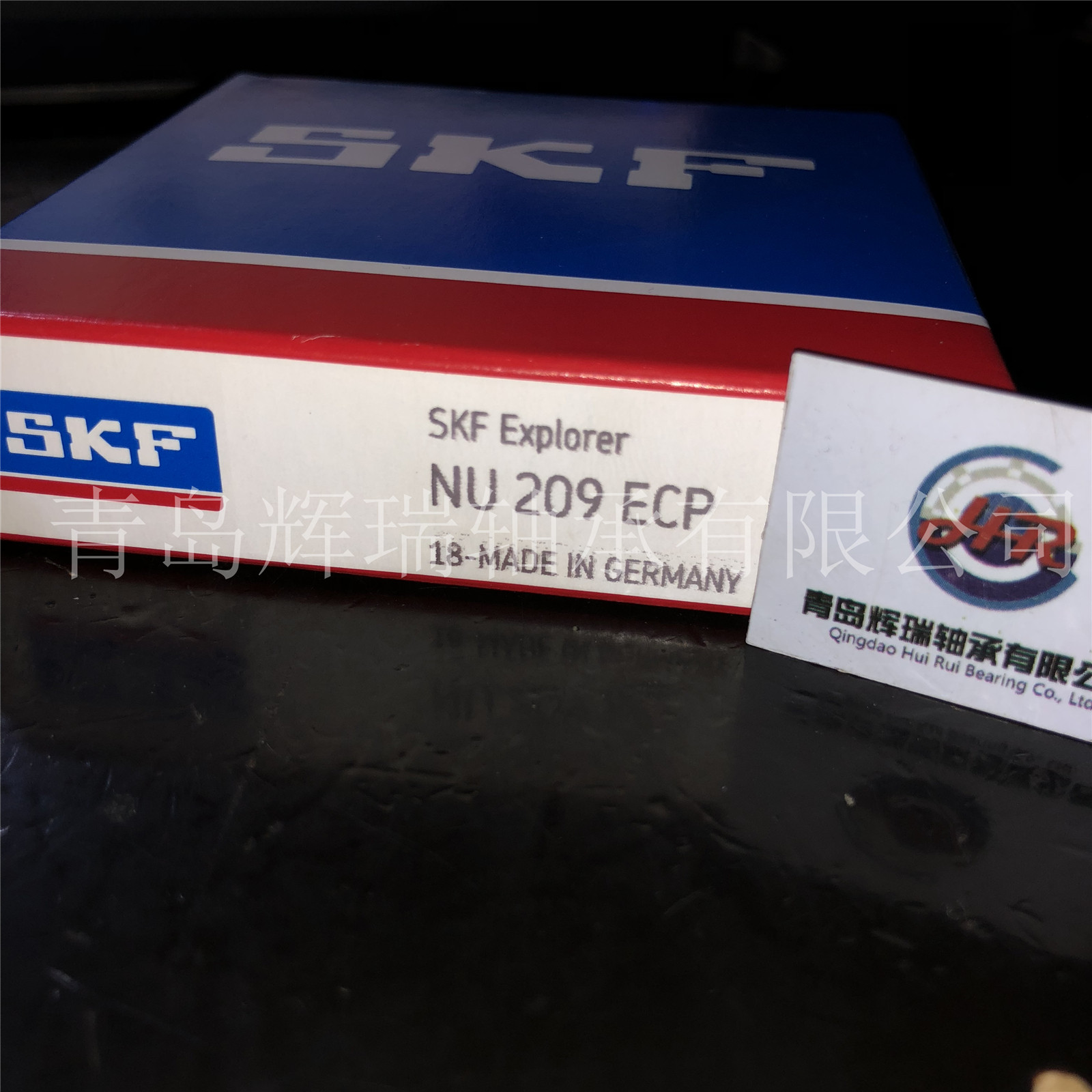

   • 包装盒显著位置印有"SKF Explorer NU 209 ECP 18 - MADE IN GERMANY"
2. 包装细节：
   • 采用SKF标志性的蓝红白三色包装盒
   • 包装盒贴有青岛瑞精机电设备有限公司的供应商标签
   • 轴承采用透明塑料防尘封装，确保运输过程中的清洁度

三、详细技术参数

1. 基本尺寸参数

2. 额定载荷与寿命

• 基本额定动载荷(C)：64.5 kN
  表示轴承在100万转额定寿命下能承受的恒定径向载荷

• 基本额定静载荷(C₀)：60.0 kN
  表示轴承在静止状态下允许的最大载荷

• 疲劳载荷极限(Pᵤ)：2.75 kN
  轴承在无限寿命下能承受的载荷极限

• 计算寿命(L₁₀)：
  在额定动载荷下可达100万转，实际寿命取决于工作条件

3. 极限转速与温度范围

• 工作温度范围：-30°C至+120°C（短期可达+150°C）
• 允许倾斜角：≤0.0025 rad（约0.14°）

4. 重量与材料特性

• 单重：0.43 kg
• 滚动体数量：14个
• 保持架材料：玻璃纤维增强聚酰胺66（黄色）
• 套圈材料：高纯度铬钢（100Cr6）
• 滚动体材料：真空脱气轴承钢

四、产品设计特点

1. 优化内部结构

NU209ECP采用SKF专利的ECP设计（Enhanced Capacity Performance），通过以下创新实现性能提升：

• 对数轮廓滚子：减少边缘应力集中，延长使用寿命
• 高精度加工：圆度误差≤0.5μm，表面粗糙度Ra≤0.05μm
• 优化保持架：降低摩擦损失，提高高速运转稳定性

2. 表面处理技术

• 超级精磨滚道：降低振动噪声，提高运行平稳性
• 磷化处理：增强磨合性能，缩短跑合期
• 特殊热处理：采用SKF专有的热处理工艺，提高材料疲劳强度

3. 密封与润滑

• 开放式设计：便于用户根据工况选择润滑方式
• 润滑脂推荐：SKF LGMT2或同等性能油脂
• 初始填充量：轴承内部自由空间的30-40%

五、典型应用领域

1. 工业传动系统

• 齿轮箱和减速机：承受中等径向载荷和冲击负荷
• 造纸机械：烘缸轴承座、压光机辊系支撑
• 矿山机械：破碎机、球磨机传动部位

2. 电机与发电机

• 中型电机：Y2系列、YX3系列电机非驱动端
• 发电机：750-1500kW机组支撑轴承
• 变频电机：适应变速工况下的长期运转

3. 物料输送设备

• 皮带输送机：驱动滚筒和改向滚筒支撑
• 斗式提升机：头轮和底轮轴承配置
• 螺旋输送机：悬挂轴承和端部支撑

4. 其他工业应用

• 风机和泵类：引风机、离心泵轴承座
• 工程机械：压路机振动轮支撑
• 冶金设备：连铸机扇形段导向辊

六、安装与维护指南

1. 安装注意事项

1. 配合选择：
   • 轴公差推荐：k5（中等预紧）
   • 座孔公差推荐：H7（间隙配合）
2. 安装方法：
   • 液压法：使用SKF TMHN系列液压螺母
   • 加热法：油浴加热≤120℃，禁止明火加热
   • 机械压装：使用专用套筒，避免直接敲击
3. 对中要求：
   • 轴和轴承座的同轴度≤0.05mm
   • 安装后手动旋转应无卡滞现象

2. 润滑维护方案

• 初始润滑：使用SKF LGMT2锂基脂，填充量30-40%
• 补充周期：
  • 连续运行：2000-4000小时
  • 间歇运行：6-12个月
• 换脂标准：当油脂颜色变深或出现硬化时

3. 故障诊断与排除

七、市场优势与采购建议

1. 产品竞争优势

• 性能优势：比普通NU209轴承承载能力提高15-20%
• 寿命优势：在相同工况下使用寿命延长30-50%
• 节能效果：摩擦扭矩降低10%，减少能耗损失

2. 供应商服务保障

青岛瑞精机电设备有限公司为客户提供：

• 质量保证：100%原厂正品，提供SKF原厂质保书
• 技术支持：免费提供选型计算和安装指导
• 库存保障：常备100套以上现货，满足紧急需求
• 物流服务：支持全国48小时到货服务

3. 采购注意事项

1. 识别真伪：
   • 检查激光标识清晰度
   • 验证包装盒防伪标签
   • 索取原厂质量证明文件
2. 选型建议：
   • 重载工况建议选用NU209ECM（铜保持架）
   • 高速应用可考虑NU209ECJ（轻量化设计）
3. 配套服务：
   • 可提供轴承座、密封件等配套产品
   • 支持现场安装指导和故障诊断

八、技术发展趋势

随着工业4.0的发展，SKF NU209ECP轴承也在向智能化方向发展：

• 集成传感器：可监测温度、振动等运行参数
• 智能润滑系统：根据工况自动调节润滑周期
• 寿命预测技术：基于大数据分析的剩余寿命评估

青岛瑞精机电设备有限公司将持续跟进SKF最新技术，为客户提供更先进的轴承解决方案，助力企业设备高效稳定运行。
