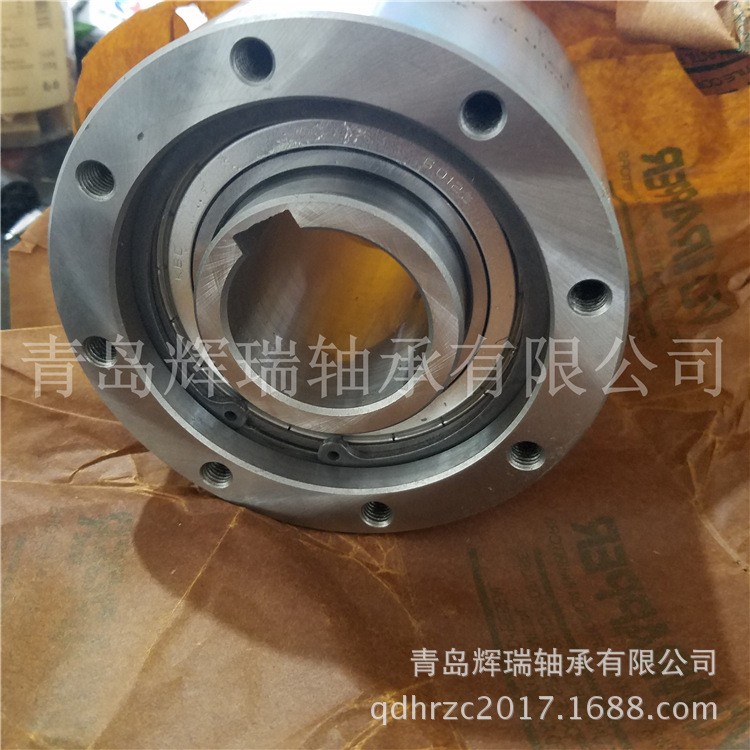

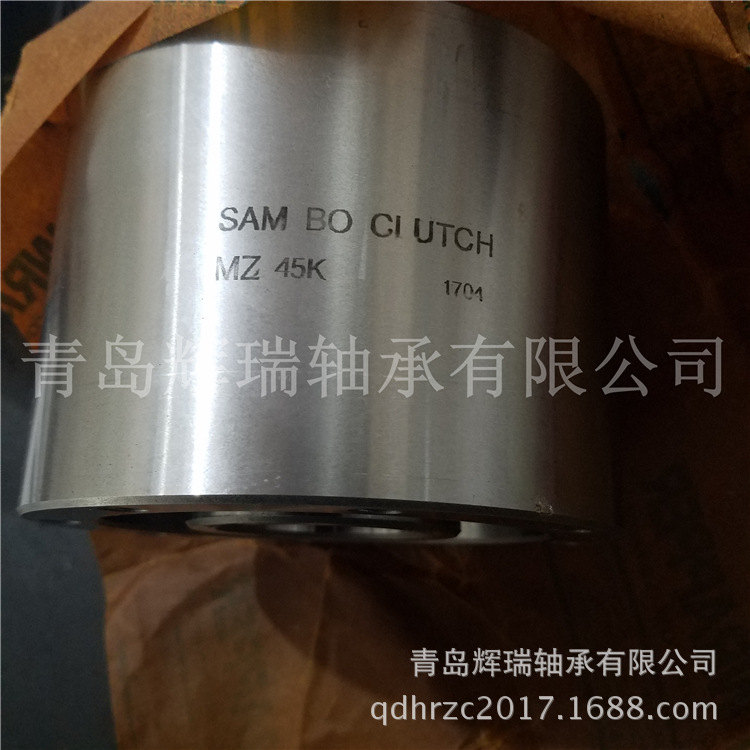

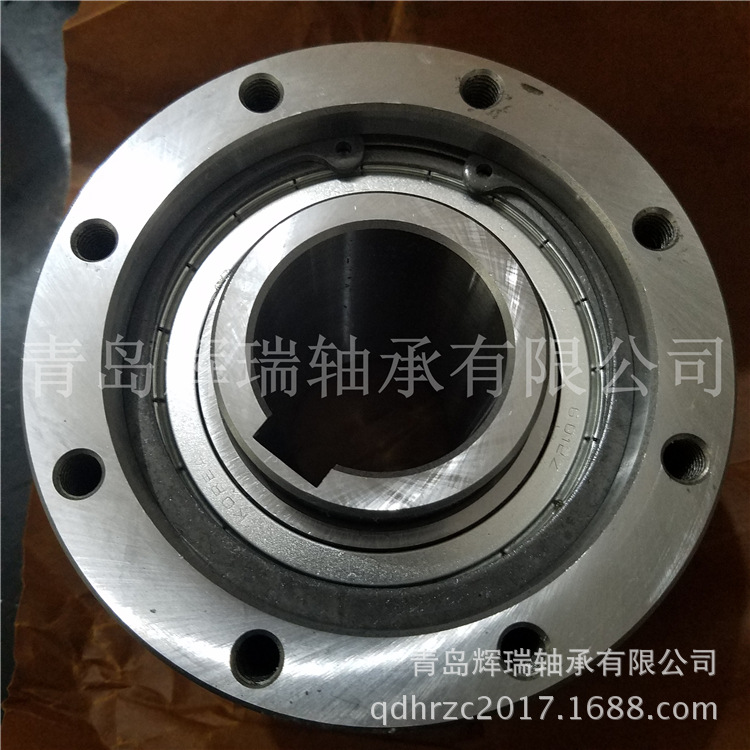

青岛辉瑞轴承有限公司供应SAMBO单向离合器轴承MZ45K 山姆博凸轮离合器青岛辉瑞轴承有限公司供应SAMBO单向离合器轴承MZ45K 山姆博凸轮离合器青岛辉瑞轴承有限公司供应SAMBO单向离合器轴承MZ45K 山姆博凸轮离合器青岛辉瑞轴承有限公司供应SAMBO单向离合器轴承MZ45K 山姆博凸轮离合器
MZ系列凸轮离合器（MZ15至MZ70）普通用途离合器性能及尺寸：
|
型号 |
扭矩能力（N.m） |
最高转速（r/min) |
最高分度速度（cys/min） |
轴孔 |
||
|
内圈 |
外圈 |
直径（H7） |
键槽 |
|||
|
MZ15 |
186 |
1,800 |
900 |
150 |
15 |
5×2.3 |
|
MZ17 |
215 |
1,700 |
800 |
150 |
17 |
5×2.3 |
|
MZ20 |
323 |
1,600 |
700 |
150 |
20 |
6×2.8 |
|
MZ30-22 |
735 |
1,500 |
500 |
150 |
22 |
6×2.8 |
|
MZ30-25 |
25 |
8×3.3 |
||||
|
MZ30 |
30 |
10×3.3 |
||||
|
MZ35 |
1,080 |
1,400 |
300 |
150 |
35 |
10×3.3 |
|
MZ45-40 |
1,620 |
1,400 |
300 |
150 |
40 |
12×3.3 |
|
MZ45-40 |
45 |
14×3.8 |
||||
|
MZ60-50 |
2,110 |
1,200 |
250 |
150 |
50 |
14×3.8 |
|
MZ60-55 |
55 |
16×4.3 |
||||
|
MZ60 |
60 |
18×4.4 |
||||
|
MZ70-65 |
3,040 |
1,100 |
250 |
150 |
65 |
18×4.4 |
|
MZ70 |
70 |
20×4.9 |
||||
|
型号 |
A |
B |
C |
D |
E(M6) |
F |
G |
H-M 牙孔 |
S |
|
MZ15 |
62 |
68 |
60 |
58 |
47 |
25 |
5.5 |
6×M5×P0.8 |
10 |
|
MZ17 |
66 |
75 |
64 |
64 |
52 |
28 |
6.3 |
6×M5×P0.8 |
10 |
|
MZ20 |
67 |
80 |
65 |
68 |
55 |
30 |
7.6 |
6×M6×P1.0 |
12 |
|
MZ30-22 |
82 |
100 |
80 |
88 |
75 |
45 |
8.9 |
6×M8×P1.25 |
16 |
|
MZ30-25 |
|||||||||
|
MZ30 |
|||||||||
|
MZ35 |
87 |
110 |
85 |
95 |
80 |
50 |
8.7 |
6×M8×P1.25 |
16 |
|
MZ45-40 |
92 |
125 |
90 |
110 |
95 |
60 |
8.4 |
8×M8×P1.25 |
16 |
|
MZ45-40 |
|||||||||
|
MZ60-50 |
102 |
155 |
100 |
140 |
125 |
80 |
9.1 |
8×M8×P1.25 |
16 |
|
MZ60-55 |
|||||||||
|
MZ60 |
|||||||||
|
MZ70-65 |
105 |
175 |
103 |
162 |
145 |
95 |
8.6 |
8×M8×P1.25 |
16 |
|
MZ70 |
|
安装及使用 1.MZ系列凸轮离合器两端配有防尘轴承，内部已经注入特殊的润滑脂，使用时不需要润滑。 2.与皮带轮、齿轮或链轮配合时，将离合器插入皮带轮、齿轮或链轮的毂孔（具有JIS标准f6级公差）内，并将螺栓（高抗拉强度）旋入离合器端面的牙孔内以紧固。 3.推荐轴的公差按下面列表：
4.外部载荷要使用其它的装置来支撑，不能直接作用在凸轮离合器上。 5.离合器与轴的联结仅能使用平键，请勿使用锥形键。 6.当将离合器安装到轴上时，应将推力作用于离合器的内圈，请勿作用于在外圈（见右侧安装图示）。 7.当需要立式安装时，请与Boltun联系。 8.此系列凸轮离合器的工作环境温度：-5℃至40℃ 9.使用的键应该符合JIS B1301-1976或ISO R773标准。 |
